概述
ADM2795E 是一款 5 kV rms 信號隔離式 RS-485 收發器，其 RS-485 總線引腳上具有高達 ±42 V 的交流/直流峰值總線過壓故障保護。該套件集成了 ADI 公司的 iCoupler^?^ 技術，可將 3 通道隔離器、RS-485 收發器和 IEC 電磁兼容性 (EMC) 瞬態保護組合到單個封裝中。ADM2795E 是一款集成了 IEC 61000-4-5 4 級浪涌保護的 RS-485/RS-422 收發器，可以在 RS-485 總線引腳（A 和 B）上實現高達 ±4 kV 保護。該套件在總線引腳上提供 IEC 61000-4-4 4 級 EFT 保護（高達 ±2 kV）和 IEC 61000-4-2 4 級 ESD 保護，使得該套件能夠承受收發器接口引腳上高達 ±15 kV 的電壓而不會引發閂鎖效應。此套件具有 ±25 V 的擴展共模輸入范圍，以提高嘈雜環境中的數據通信可靠性。ADM2795E 能夠在寬電源范圍內工作，具有 1.7 V 至 5.5 V 的 VDD1 電源范圍，可以連接到低電壓邏輯電源。ADM2795E 使用 3 V 至 5.5 V 的 VDD2 電源工作時，也完全符合 TIA/EIA RS-485/RS-422 標準。該套件完全適合 ?40°C 至 +125°C 的擴展工作溫度范圍，并且可采用 16 引腳寬體 SOIC 封裝。
數據表：*附件：ADM2795E具有4級EMC和全面±42V保護的可靠5 kV RMS隔離式RS-485 RS-422收發器技術手冊.pdf

應用

• 采暖、通風和空調 (HVAC) 網絡
• 工業現場總線
• 樓宇自動化
• 公共設施網絡

特性

• 5 kV rms 隔離式 RS-485/RS-422 收發器
• RS-485 總線引腳上具有 ±42 V 交流/直流峰值故障保護
• RS-485 A、B 總線引腳上具有經過認證的 4 級 EMC 保護
  • IEC 61000-4-5 浪涌保護 (±4 kV)
  • IEC 61000-4-4 電氣快速瞬變 (EFT) 保護 (±2 kV)
  • IEC 61000-4-2 靜電放電 (ESD) 保護
    • ±8 kV 接觸放電
    • ±15 kV 空氣放電
  • IEC 61000-4-6 傳導射頻 (RF) 抗擾度 (10 V/m rms)
• 經過認證的 IEC 61000-4-x 跨隔離柵抗擾度
  • IEC 61000-4-2 ESD、IEC 61000-4-4 EFT、IEC 61000-4-5 浪涌、IEC 61000-4-6 傳導 RF 抗擾度、IEC 61000-4-3 輻射抗擾度、IEC 61000-4-8 磁場抗擾度
• RS-485 A、B 引腳人體模型 (HBM) ESD 保護：>±30 kV
• 安全和監管審批（申請中）
  • CSA 元件驗收通知 5A、DIN V VDE V 0884-10、UL 1577, CQC11-471543-2012
• TIA/EIA RS-485/RS-422 接口適合全供電范圍
  • VDD2 工作電壓 3 V 至 5.5 V
  • 使用 VDD1 邏輯電源時，工作電壓范圍為 1.7 V 至 5.5 V
• 共模輸入范圍為 ?25 V 至 +25 V
• 高共模瞬變抗擾度：>75 kV/μs
• 可靠的噪聲抗擾度（已按 IEC 62132-4 標準進行測試）
• 超過 EN55022 B 級輻射發射標準，裕量 6 dBμV/m
• 接收器短路、開路和浮置輸入故障安全
• 支持 256 個總線節點（96 kΩ 接收器輸入阻抗）
• 溫度選項 ?40°C 至 +125°C
• 無干擾上電/掉電（熱插拔）

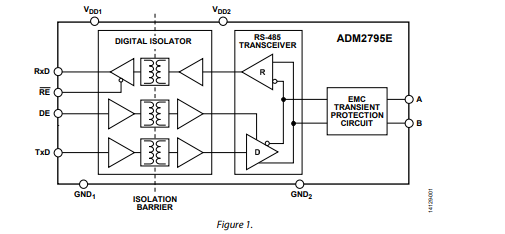

框圖

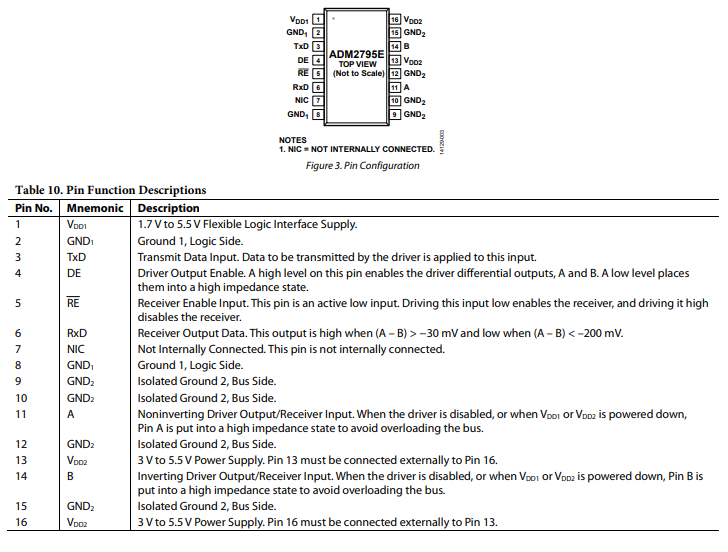

引腳配置描述

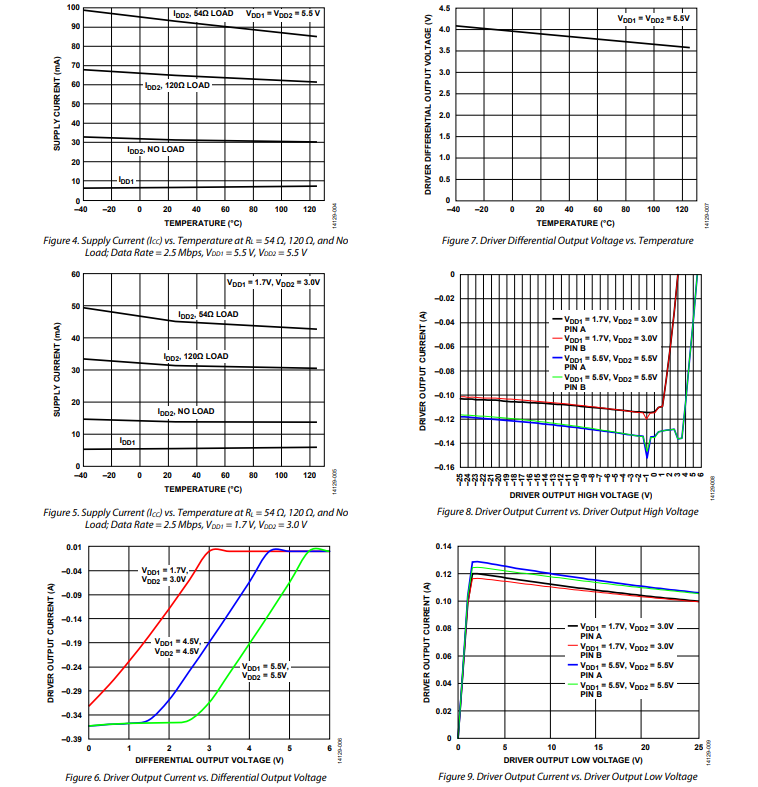

典型性能特征

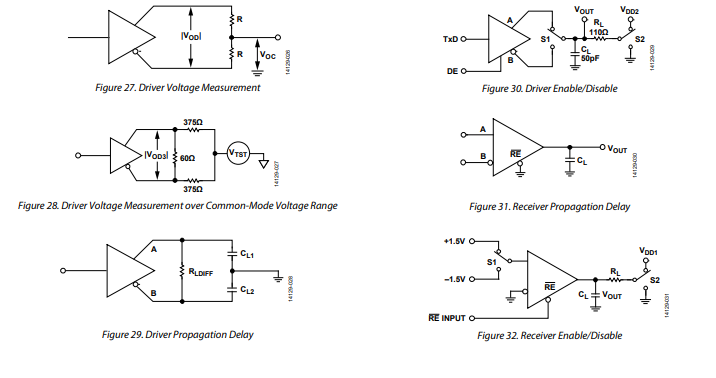

測試電路

工作原理

具備高穩健性的RS - 485

ADM2795E是一款3V至5.5V的RS - 485/RS - 422收發器，具有高穩健性，可減少在惡劣應用環境中運行時的系統故障。

ADM2795E是一款RS - 485/RS - 422收發器，集成了IEC 61000 - 4 - 5標準的4級浪涌保護功能，允許在RS - 485總線引腳上出現±4kV的電壓，無需額外的外部保護元件，如瞬態電壓抑制器（TVS）或TISP浪涌保護器。ADM2795E還具有IEC 61000 - 4 - 4標準的4級電快速瞬變（EFT）保護功能，可達±2kV，以及IEC 61000 - 4 - 2標準的4級靜電放電（ESD）保護功能，作用于RS - 485總線引腳。

ADM2795E是一款RS - 485收發器，除了具備IEC 61000 - 4 - 2標準的ESD保護、IEC 61000 - 4 - 4標準的EFT保護和IEC 61000 - 4 - 5標準的浪涌保護功能外，還為RS - 485總線引腳提供了特定等級的過壓保護。

集成且經認證的IEC電磁兼容解決方案

RS - 485器件的驅動器輸出/接收器輸入通常會產生高電壓瞬變，這些瞬變來自開關電路的電源，可能超過TIA/EIA - 485標準規定的 - 7V至 + 12V的電壓范圍。典型的RS - 485應用需要昂貴的外部保護器件，如正溫度系數（PTC）保險絲，以便在惡劣的溫度環境中運行。在惡劣的電氣環境中，系統設計人員還必須考慮常見的電磁兼容問題，選擇符合IEC 61000 - 4 - 5標準的浪涌保護、IEC 61000 - 4 - 4標準的EFT保護和IEC 61000 - 4 - 2標準的ESD保護要求的元件，用于RS - 485總線引腳。

在選擇合適的電磁兼容（EMC）保護元件時，系統設計人員面臨兩個挑戰：一是符合EMC法規要求，二是匹配RS - 485收發器的動態擊穿特性。為了克服這些挑戰，設計人員可能需要進行多次布局、測試和印刷電路板（PCB）布線迭代，這會導致產品上市時間延長和項目預算超支。

為了降低系統成本和設計復雜性，ADM2795E提供了集成的EMC保護和過壓故障保護功能，用于RS - 485總線引腳。ADM2795E集成的EMC保護電路經過優化匹配，可節省電路設計人員的大量設計和測試時間。

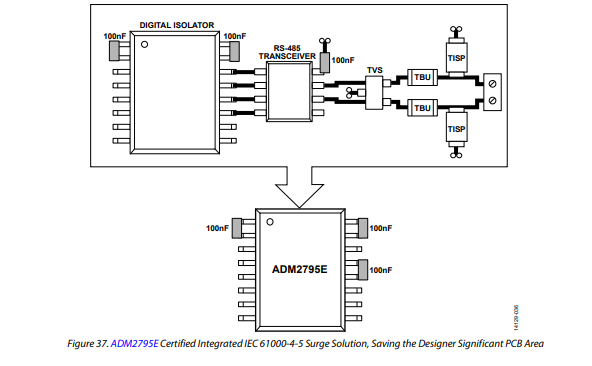

圖37展示了一個隔離式EMC保護的RS - 485電路布局示例，針對IEC 61000 - 4 - 2標準的4級ESD保護、IEC 61000 - 4 - 4標準的4級EFT保護和IEC 61000 - 4 - 5標準的4級浪涌保護，應用于RS - 485總線引腳。該電路使用了多個分立元件，包括兩個TISP浪涌保護器、兩個瞬態阻斷單元（TBU）和一個雙路TVS。由于ADM2795E集成了相關元件，與采用分立EMC保護元件的解決方案相比，PCB面積顯著減小。
