?雙85測試新標準:電解電容濕熱環境2000小時容量衰減率≤±2%
?
濕熱環境對車載電解電容的挑戰與平尚科技的技術突破
汽車電子設備需在高溫高濕環境下長期穩定工作,傳統電解電容因電解液揮發或陽極氧化膜劣化,易導致容量衰減(>±10%)和ESR激增(>50%)。例如某車型的ADAS控制器因電容失效引發電源紋波超標(>200mV),造成系統誤觸發。平尚科技基于IATF 16949質量管理體系,從材料與工藝端提出創新方案:
復合陽極箔技術:采用蝕刻+化學沉積工藝形?成鈦-鋁復合陽極層(厚度5μm),氧化膜介電常數提升至60(傳統鋁箔僅8),耐濕熱老化性能提高3倍。
耐高溫電解液配方:以γ-丁內酯為主溶劑,添加納米二氧?化硅(粒徑20nm)與有機緩蝕劑,沸點>200℃,2000小時雙85測試后電解液揮發量<0.1mg/cm3。
激光焊接密封工藝:采用全自動激光封口(焊縫寬度0.1m?m),氣密性達IP69K等級,濕熱環境下氧氣滲透率降低至傳統橡膠塞結構的1/20。

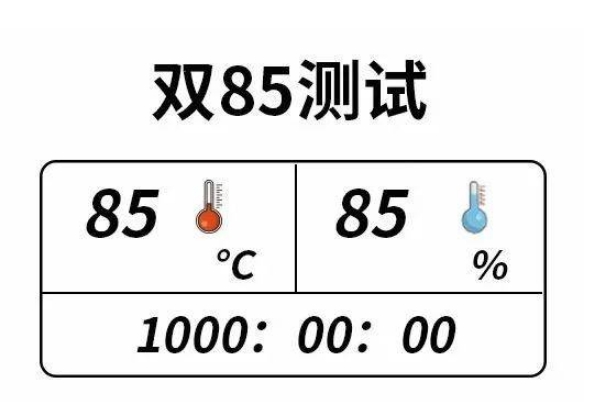

雙85測試數據與競品對比

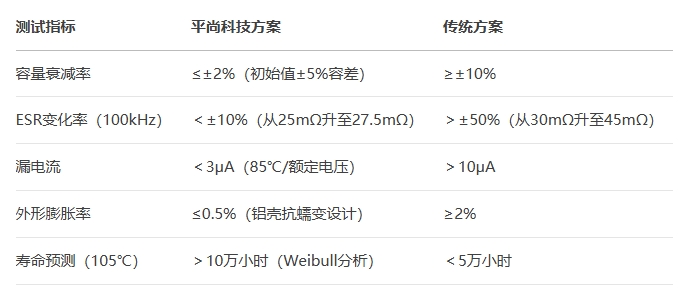

平尚科技對25V/1000μF電解電容進行雙85測試(2000小時),關鍵參數表現如下:
在車載影音系統電源濾波實測中,平尚電容的紋波電流(Ripple Current)從傳統方案的1.2A提升至2.5A,輸出紋波電壓降低至50mV以下,通過CISPR 25 Class 5電磁兼容認證。
IATF 16949認證體系與可靠性保障邏輯
平尚科技通過車規級質量管理體系,構建電解電容全流程可靠性控制方案:
?SPC統計過程控制:對陽極箔蝕刻深?度(±2μm)、電解液含水量(<50ppm)等30項關鍵參數實時監控,CPK≥1.67。
失效模式閉環管理:基于DFME?A(設計失效模式分析)優化密封結構,將濕熱失效風險從RPN 120降至RPN 36。
多維度加速老化?測試:
溫度沖擊測試:-55℃?125℃循環1000次,容量漂移<±3%;
振動測試:20Hz~2000Hz隨機振動(PSD 0.1g2/Hz),持續48小時無機械損傷;
鹽霧測試:96小時中性鹽霧(5% NaCl),引腳腐蝕面積<0.1%。
應用場景與客戶價值
ADAS域控制器電源:平尚電解電容在雙85環境下支撐12V→5V DC-DC轉換,紋波抑制比>60dB,保障毫米波雷達信號穩定性。
智能座艙顯示屏背光:通過低ESR特性(<20mΩ@100kHz),減少背光頻閃,屏幕刷新率波動<0.1%。
車載無線充電模塊:搭配低漏電流設計(<2μA),在85℃高溫下充電效率>92%,兼容Qi v1.3標準。
BMS電池管理系統:采用長壽命電解電容(預測壽命15年),支撐電池SOC估算精度(±1%)。
平尚科技通過IATF 16949認證體系與材料技術創新,為汽車電子智能設備提供了耐濕熱、長壽命的電解電容解決方案。其技術不僅滿足雙85測試新標準的嚴苛要求,更通過車規級品控能力助力車企實現高可靠性設計。未來,隨著800V高壓平臺與域集中架構的普及,平尚科技將持續深化耐高壓(>450V)與低損耗電容的研發,引領車載電源技術革新。
