TPS6208xx 器件系列是高頻同步降壓轉換器，專為小設計尺寸和高效率而設計。輸入電壓范圍為 2.4V 至 5.5V，支持常見的電池技術。在中到重負載下，轉換器以 PWM 模式運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。該器件的強制 PWM 版本可在任何負載下保持 CCM作。4MHz 的開關頻率允許該器件使用較小的外部元件。結合 DCS 控制架構，可實現出色的負載瞬態性能和輸出電壓調節精度。其他功能，如過流保護、熱關斷保護、有源輸出放電和電源良好等，均內置。該器件采用 6 引腳 WCSP 封裝。
*附件：tps62088a.pdf

特性

• DCS-Control 拓撲
• 效率高達 95%
• 26mΩ 和 26mΩ 內部功率 MOSFET
• 2.4V 至 5.5V 輸入電壓范圍
• 4μA 工作靜態電流
• 1% 輸出電壓精度
• 4MHz 開關頻率
• 省電模式可實現輕負載效率
• 用于 CCM作的強制 PWM 版本
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝短路保護
• 提供 6 引腳 WCSP 和 PowerWCSP 封裝，間距為 0.4mm
• 0.3mm 高的 YWC 封裝支持嵌入式系統
• 支持 12mm2 設計尺寸
• 支持 < 0.6mm 高設計

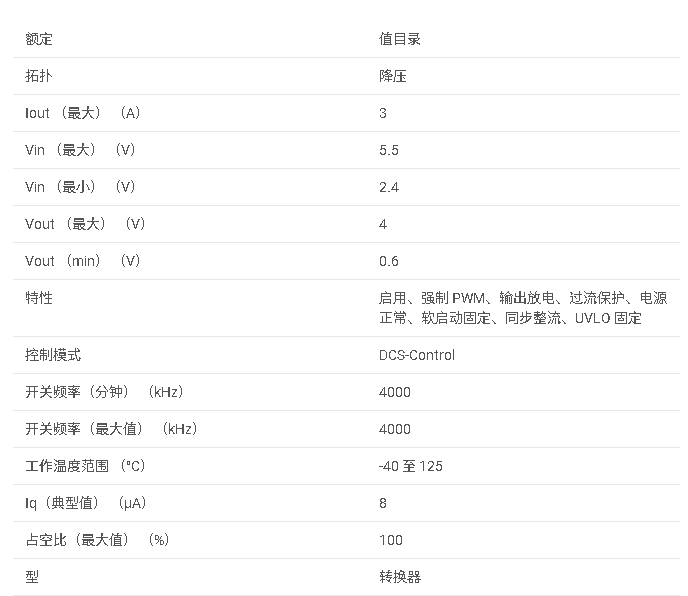

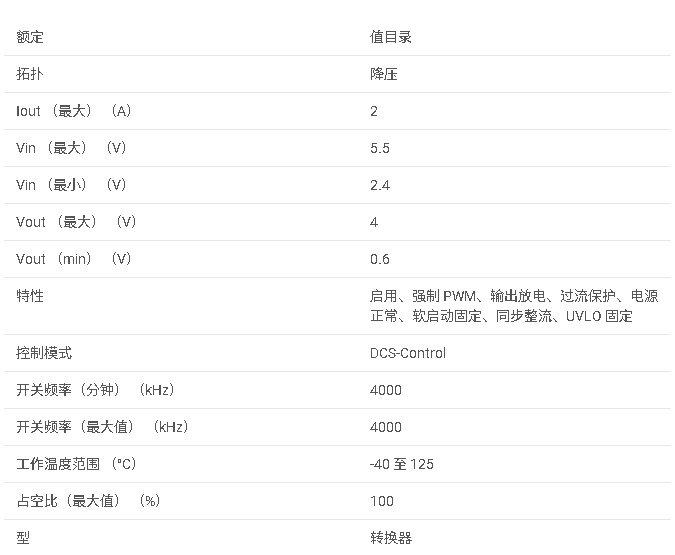

參數

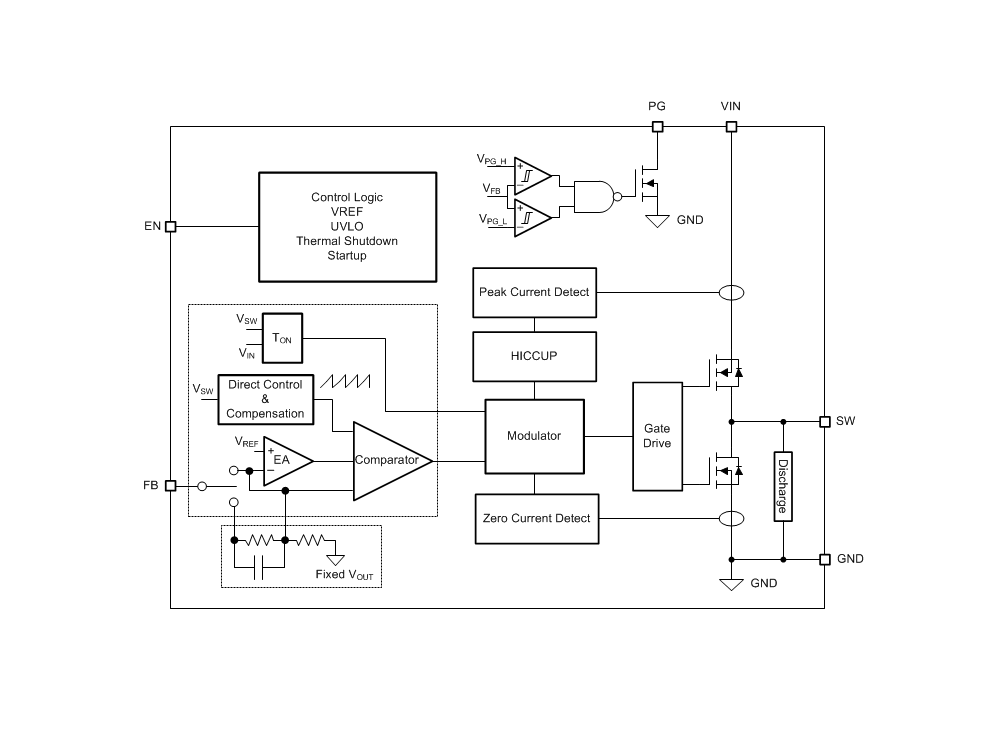

方框圖

概述

TPS62088A是一款高性能、高效率的同步降壓轉換器，專為小尺寸和高效率設計。它支持2.4V至5.5V的輸入電壓范圍，適用于固態驅動器、可穿戴產品、智能手機、相機模塊和光學模塊等多種應用。該轉換器采用DCS-Control拓撲，結合PWM和PFM模式，以實現高效率和優異的負載瞬態響應。

主要特性

• ?高效率?：高達95%的轉換效率，有助于延長電池壽命。
• ?小尺寸封裝?：提供6引腳WCSP和PowerWCSP封裝，支持嵌入式系統設計。
• ?寬輸入電壓范圍?：支持2.4V至5.5V的輸入電壓，適用于多種電池技術。
• ?低靜態電流?：4μA的操作靜態電流，有助于降低待機功耗。
• ?高精度輸出電壓?：1%的輸出電壓精度，確保穩定的電源輸出。
• ?多種保護功能?：包括過流保護、熱關斷保護和短路保護等。

應用領域

• ?固態驅動器?
• ?可穿戴產品?
• ?智能手機?
• ?相機模塊?
• ?光學模塊?

功能描述

• ?DCS-Control拓撲?：結合PWM和PFM模式，根據負載情況自動調整工作模式，以實現高效率。
• ?100%占空比模式?：在低輸入-輸出電壓差下，通過保持高側開關持續導通，實現最低壓降。
• ?軟啟動功能?：上電時，通過內部軟啟動電路緩慢提升輸出電壓，避免過沖電流。
• ?電源良好（PG）輸出?：當輸出電壓穩定時，PG引腳輸出高電平信號，可用于啟動時序控制。
• ?輸出放電功能?：在關斷模式下，通過內部放電路徑使輸出電壓快速放電至接近0V。

電氣特性

• ?輸入電壓范圍?：2.4V至5.5V
• ?輸出電壓范圍?：0.6V至4.0V（可調）
• ?最大輸出電流?：3A（TPS62088A）
• ?開關頻率?：4MHz
• ?靜態電流?：4μA（典型值）
• ?輸出電壓精度?：1%

外部組件選擇

• ?電感?：根據應用需求選擇合適的電感值和飽和電流，以優化效率和穩定性。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波和提高穩定性。
• ?輸入電容?：至少需要一個高質量的旁路電容，以穩定輸入電壓并減小噪聲。

PCB布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近TPS62088A，以減小寄生電感和電阻，提高轉換效率。
• ?敏感節點連接?：將反饋電阻分壓器直接連接到FB引腳，以減少噪聲耦合，確保輸出電壓的準確性。
• ?散熱設計?：確保TPS62088A周圍有足夠的散熱空間，并通過熱過孔連接到PCB的散熱層，以保持良好的熱性能。
• ?旁路電容放置?：將輸入旁路電容緊靠近VIN和GND引腳，以減小高頻噪聲對轉換器的影響。

總結

TPS62088A是一款高性能、高效率的同步降壓轉換器，適用于多種嵌入式系統應用。其寬輸入電壓范圍、低靜態電流、高精度輸出電壓和多種保護功能，使其成為電池供電設備的理想選擇。通過合理的外部組件選擇和PCB布局設計，可以實現高效、穩定的電源解決方案。
