TPS629210-Q1 采用 SOT-583 封裝的汽車類 3V 至 17V、1A、高效率和低 IQ 同步降壓轉換器數據手冊

科技綠洲 ? 2025-06-09 13:42 ? 次閱讀

概述

TPS629210-Q1是一款針對汽車應用設計的低IQ(靜態電流)同步降壓DC-DC轉換器,提供高達1A的輸出電流。該轉換器具有高效率、小尺寸和高度靈活性,支持AEC-Q100標準,適用于先進駕駛輔助系統(ADAS)、汽車信息娛樂系統、車身電子和照明系統以及混合動力、電動和動力傳動系統等領域。

主要特性


  • ?AEC-Q100認證?:適用于汽車級應用,具有寬溫度范圍(-40°C至150°C)和高可靠性。
  • ?低IQ設計?:典型靜態電流僅為4μA,有助于提高系統效率。
  • ?高效率?:采用DCS-Control拓撲,實現高效率轉換。
  • ?多種輸出配置?:通過MODE/S-CONF引腳可選擇18種不同的輸出電壓(0.4V至5.5V),支持內部和外部反饋分壓器配置。
  • ?靈活的工作模式?:支持2.5MHz或1MHz的固定頻率PWM模式,以及自動PFM/PWM模式切換,以適應不同的負載條件。
  • ?保護功能?:包括過流保護、過溫保護和輸入欠壓鎖定(UVLO)等。

應用領域

  • ? 先進駕駛輔助系統(ADAS) ?
  • ?汽車信息娛樂和儀表集群?
  • ?車身電子和照明系統?
  • ?混合動力、電動和動力傳動系統?

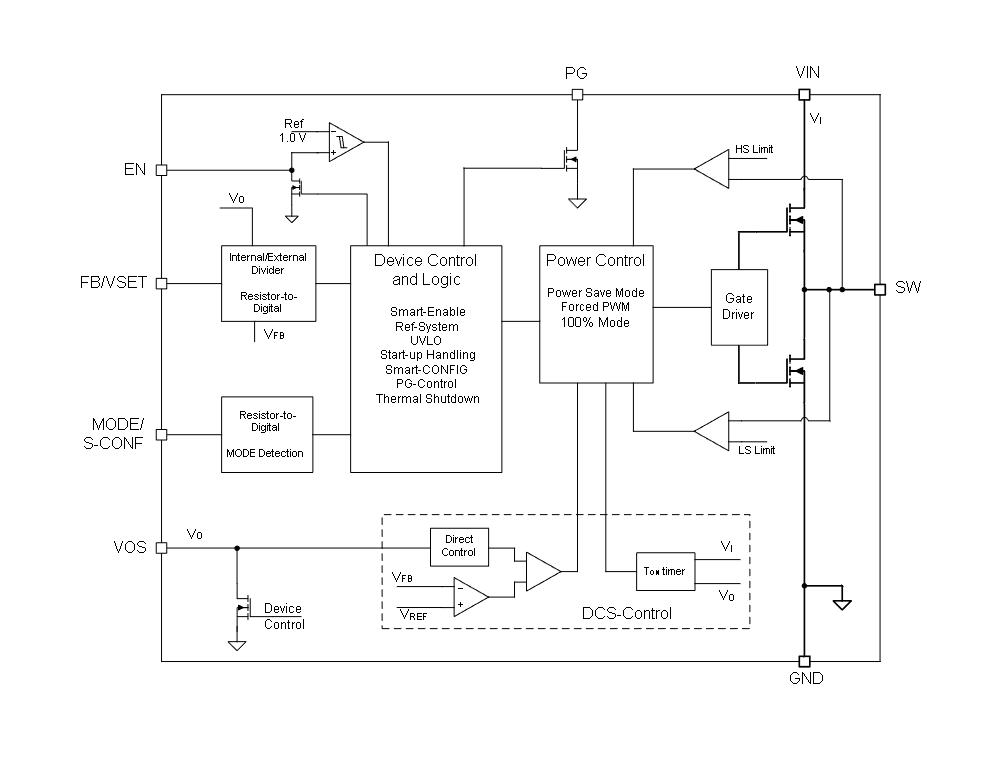

功能描述


  • ?MODE/S-CONF引腳?:用于選擇工作模式和配置輸出電壓,支持動態模式切換。
  • ?精確的使能輸入?:允許使用外部RC網絡實現上電延遲,支持可編程的欠壓鎖定功能。
  • ?電源良好(PG)輸出?:指示輸出電壓是否達到目標值,可用于啟動時序控制。
  • ?輸出放電功能?:在關斷時通過內部放電電阻使輸出電壓快速放電至接近0V。
  • ? 自動效率增強(AEE) ?:在自動PFM/PWM模式下,根據輸入和輸出電壓自動調整開關頻率,以保持高效率。

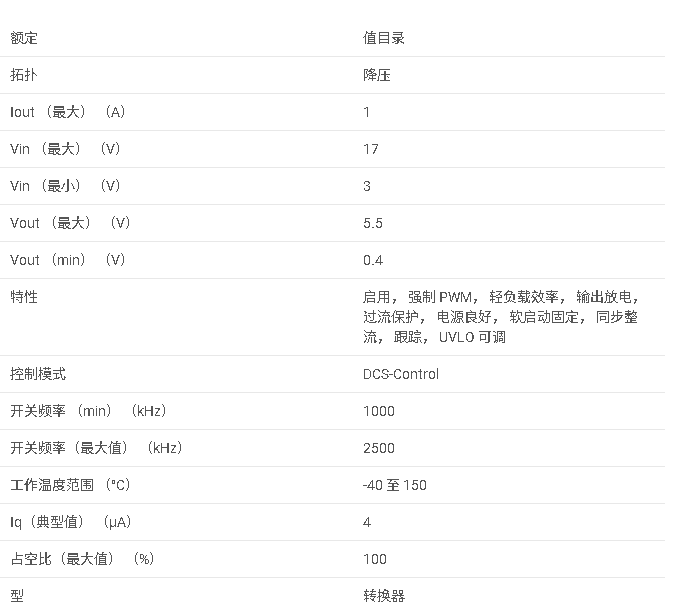

電氣特性

  • ?輸入電壓范圍?:3V至17V
  • ?輸出電壓范圍?:0.4V至5.5V(可調)
  • ?最大輸出電流?:1A
  • ?開關頻率?:2.5MHz或1MHz(可選)
  • ?靜態電流?:4μA(典型值)
  • ?輸出電壓精度?:±1%

外部組件選擇

  • ?電感?:推薦使用2.2μH的電感,以獲得最佳性能和效率。
  • ?輸出電容?:推薦使用低ESR的陶瓷電容,以減小輸出電壓紋波。
  • ?輸入電容?:至少需要一個高質量的旁路電容,以穩定輸入電壓并減小噪聲。

PCB布局指南

  • ?最小化電流環路?:將輸入電容、電感和輸出電容盡量靠近TPS629210-Q1,以減小寄生電感和電阻
  • ?敏感節點連接?:將反饋電阻分壓器、PG和VOS等敏感節點直接連接到相應的引腳,以減少噪聲耦合
  • ?散熱設計?:確保TPS629210-Q1周圍有足夠的散熱空間,并通過熱過孔連接到PCB的散熱層。
  • ?旁路電容放置?:將輸入旁路電容緊靠近VIN和GND引腳,以減小高頻噪聲。

總結

TPS629210-Q1是一款專為汽車應用設計的低IQ、高效率同步降壓DC-DC轉換器。其緊湊的尺寸、高度靈活性、多種保護功能和多種輸出配置選項,使其非常適合于各種汽車電子設備。通過合理的外部組件選擇和PCB布局設計,可以實現高效、可靠的電源解決方案。

*附件:tps629210-q1.pdf
