KiConnect:連接 KiCad PCB 的 FreeCAD 工作臺

KiCad ? 來源:KiCad ? 作者:KiCad ? 2025-06-09 11:14 ? 次閱讀

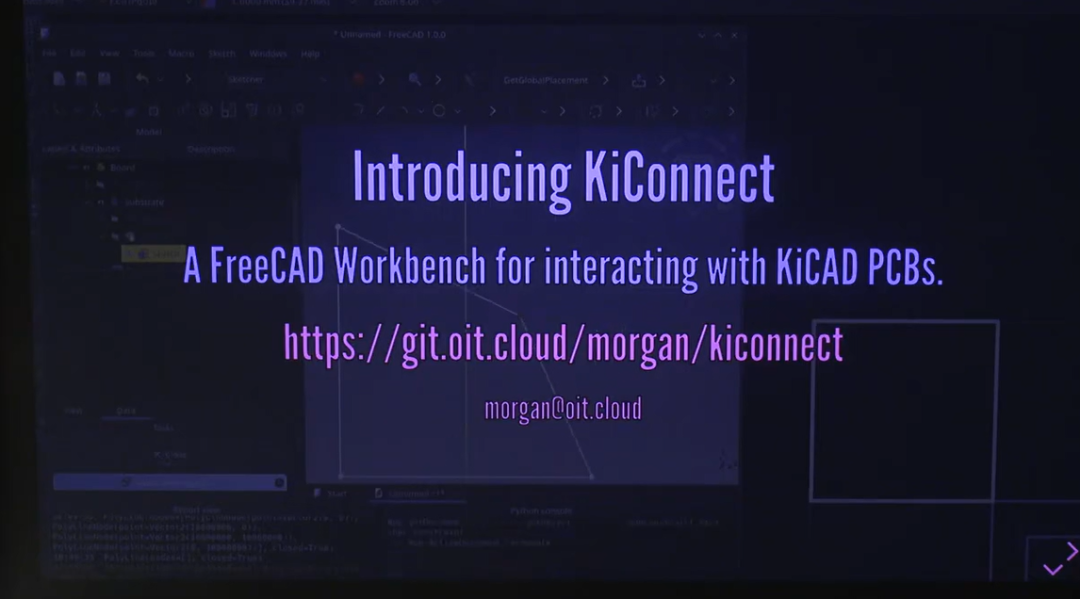

Morgan Allen 在 KiCon US 2025 上介紹了 KiConnect,這是FreeCAD 的新工作臺,通過 KiCad IPC API 與 FreeCAD 集成,實現 ECAD-MCAD 協同。 艾倫還討論了他在 Freecad 參數化 Web 查看器方面的工作,該項目向客戶呈現3D模型并動態最新進展其參數化信息。

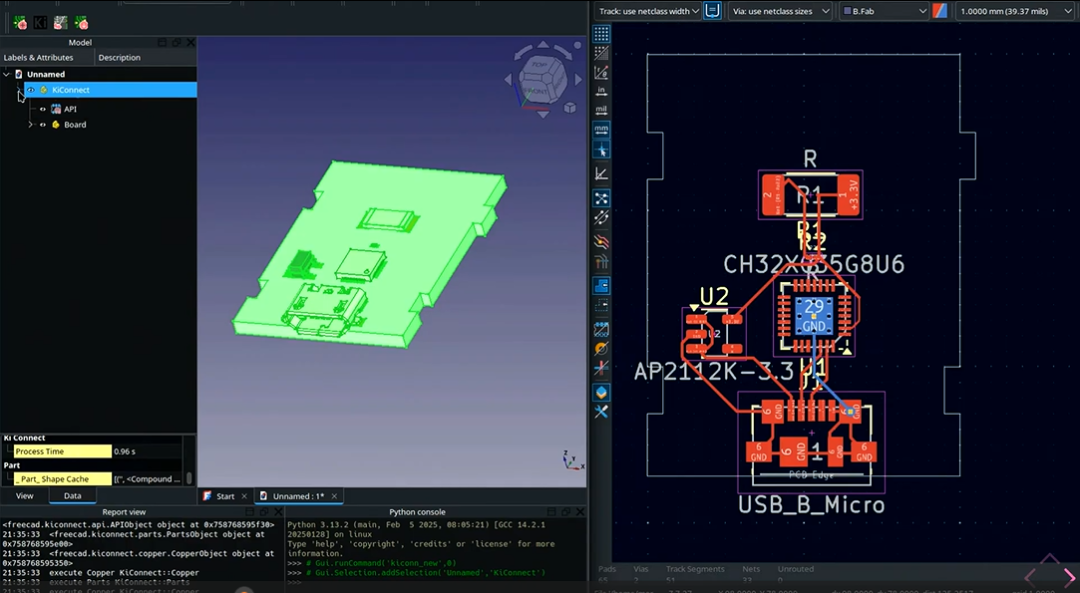

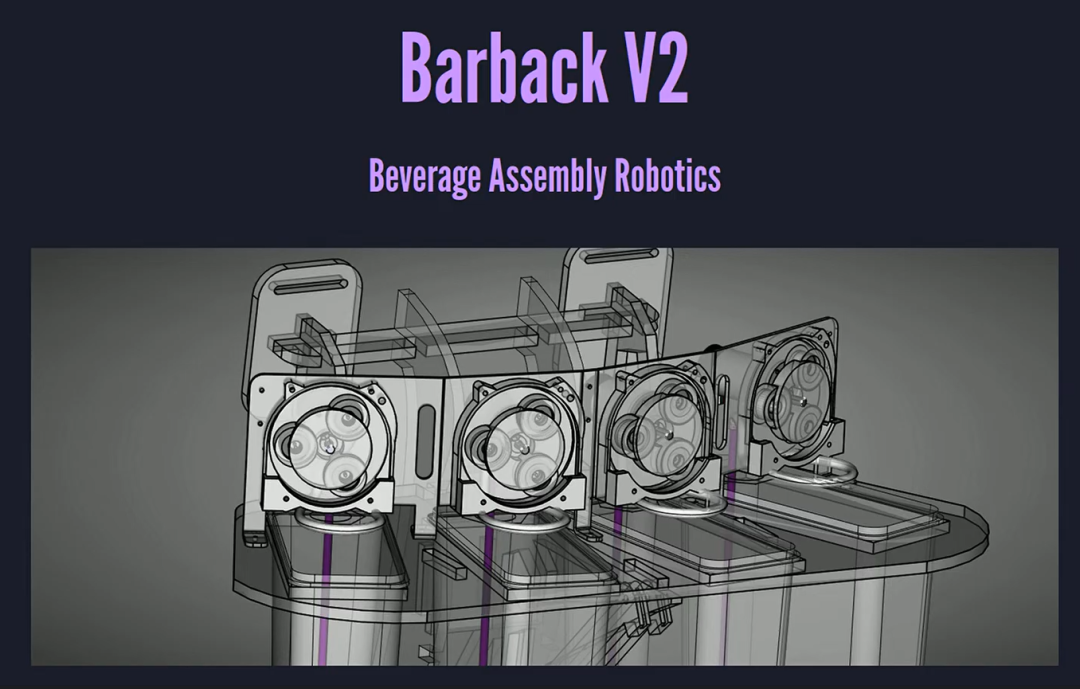

摩根·艾倫是一位有著 20 年軟件開發經驗的程序員,最初專注于前端工作,但后來轉向了后端編程,使用 Python 和 Django。 具有制造背景,特別是作為Chabot空間和科學中心的首席展覽制造商,摩根在使用 Freecad 方面獲得了專業知識,特別是在數控工作和包含 Python 腳本的Path工作臺 (現在的 Cam 工作臺) 方面。 討論圍繞著 “KiConnect” 的開發,這是一個與 KiCad API 集成的 Freecad 工作臺,用于在 Freecad 和 KiCad 之間進行無縫雙向通信,旨在簡化 PCB 設計和編輯。 摩根分享了他們的個人項目,一個由13片電路板組成的系統,強調了現有工具在管理復雜的 PCB 布局和面板方面的局限性。 目前,KiConnect 支持導入電路板輪廓、管理封裝、焊盤和整合3D模型,并計劃未來的最新進展,包括多電路板支持和高級功能,如柔性連接和面板化。 摩根強調了社區投入和合作在完善 KiConnect 方面的重要性,并表達了對貢獻和建議的開放邀請,以在 Freecad 生態系統中培養一個多功能且易于使用的 PCB 設計工具。 以下是完整的演講視頻以下是章節速覽,便于快速查詢您感興趣的內容:00:00 將Freecad與KiCad集成在一起,實現交互式PCB設計
討論在PCB設計中使用Freecad和KiCad進行雙向交互,強調演講者在編程、制造方面的背景,以及對Freecad項目 (如參數化網絡查看器) 的貢獻。

03:59 為即將耗盡的電池設計終極神殿: Cacophony(噪音)
2018年,Cacophony 項目啟動,旨在創造不和諧的聲音,一個由13塊PCB組成的系統,具有互動元素,如LEDs和按鈕。

05:40 使用 KiCad 9 重構項目的可行性
演講者討論了過去設計中的挑戰,以及由于 SWIG 的種種限制而失敗的嘗試。 使用 KiCad 9 新的可靠 API,他們重新審視了該項目,旨在完全實現他們的愿景,強調了更新工具對Freecad用戶的重要性。

06:53 探索 Freecad 中的工作臺和 Python 功能,以實現高級建模和自動化
討論強調了在 Freecad 中使用工作臺執行凸輪工作和建筑設計等專業任務,遵守國際建筑規范。 它強調了 Python 工作臺用于實體建模的多功能性以及用于自定義對象和控制模型的強大 Python 功能。 演講者分享先前涉及手動干預的方法的經驗和現有工作臺面臨的挑戰,特別是關于 KiCad 文件和最新進展的解析。 新的 API 版本被視為改造項目和改進自動化流程的機會。

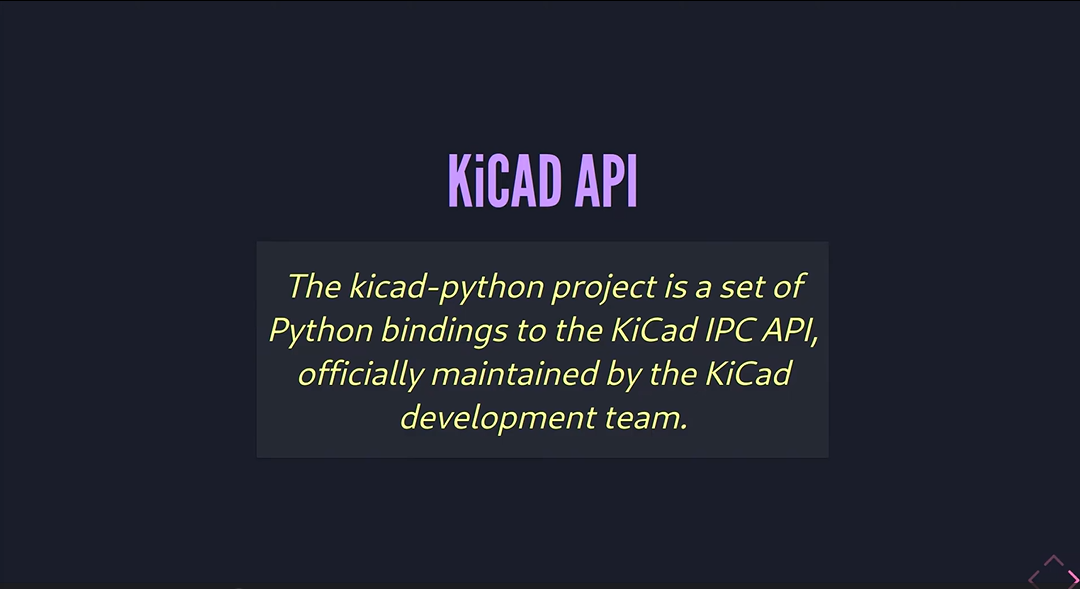

10:53 KCAD IPC API的 Python 綁定的挑戰和演變

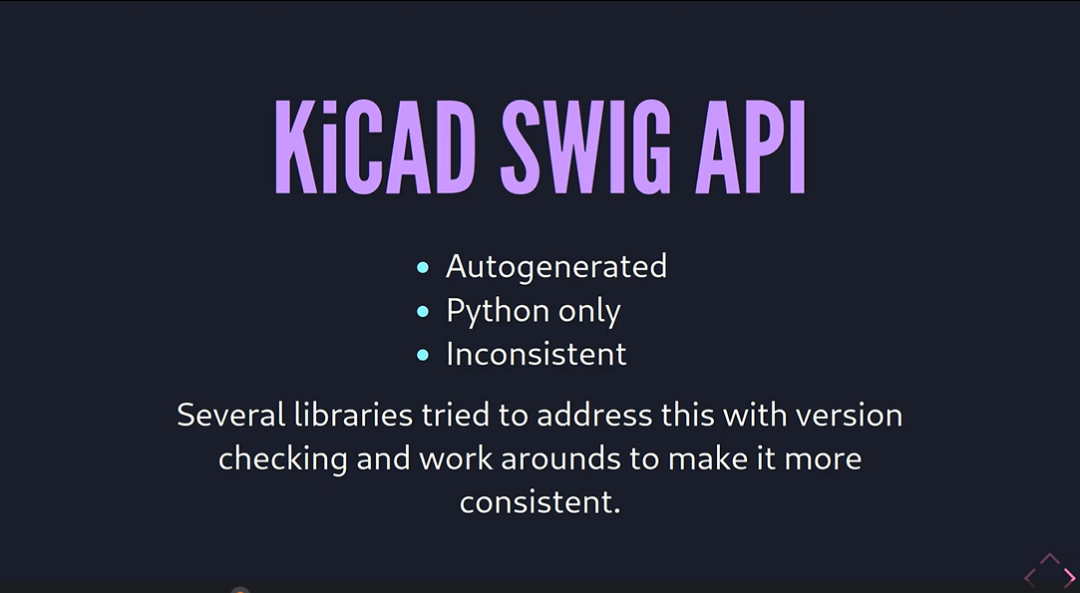

討論強調了自動生成的 KICAD SWIG API 的問題,包括新版本的意外更改和Python排他性。 它贊揚了Jon Evans為 KiCad 項目開發更一致的API的努力,強調了使用 Python for Freecad 和 KiCad 的好處。

13:34 開發和增強專業 PCB 設計工具的功能
演講者討論了他們正在進行的改進 PCB 設計工具的項目,強調了導入電路板輪廓和焊盤等功能的易用性,并尋求有關組織網絡和焊盤的反饋以提高可用性。 他們預計即將進行的 API 修復和改進將增強工具的功能。

16:15 新的 3D PCB 設計工具的開發計劃和限制

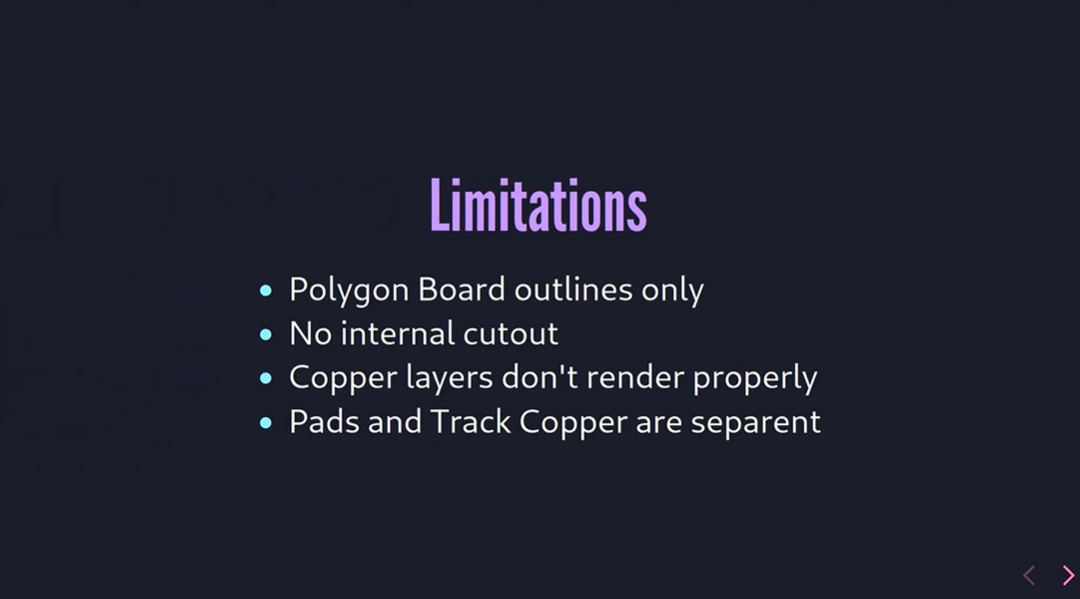

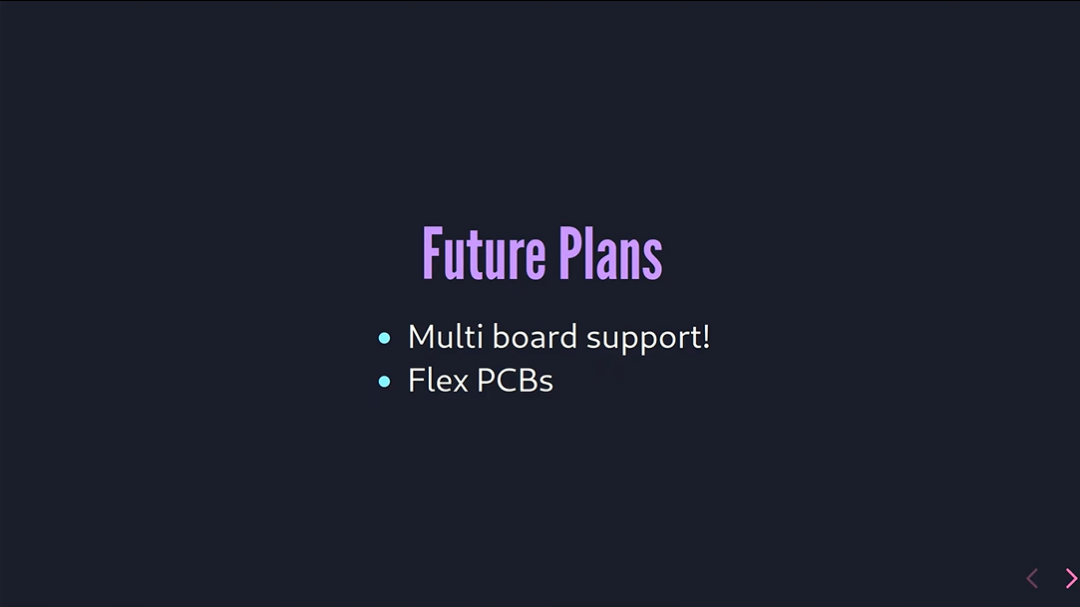

演講者討論了他們預發行的 3D PCB 設計工具當前的局限性,重點關注對多邊形、線段、Cutout、走線和焊盤的支持。 他們概述了多板支持、與其他工具集成以及 Flex PCB 等專業功能的計劃。 演講者強調了社區反饋的需求以及在 AGPL 許可證下開發強大工具的潛力。

21:28 改進從 ECAD 到 MCAD 的集成: 解決絲印和零件間隙問題
演講者討論了將 ECAD 設計轉化為 MCAD 的挑戰和解決方案,強調了通過 3D 模型集成實現絲印和零件間隙的重要性。 他們強調了 Freecad 用于更新設計的多功能性及其在不需要 Python 編程知識的情況下進行多板組裝的潛力。

27:58 通過 IDF 和 Idx 文件探索 ECAD 系統中的互操作性
討論的中心是IDF和Idx文件在增強 ECAD 和 Freecad 之外的各種 Ecad 系統之間通信的潛在用途,強調了該項目的獨立開發及其對特定API的關注,不包括更廣泛的API支持。

29:58 在Freecad中自動創建 PCBs 的測試臺(bed nail)

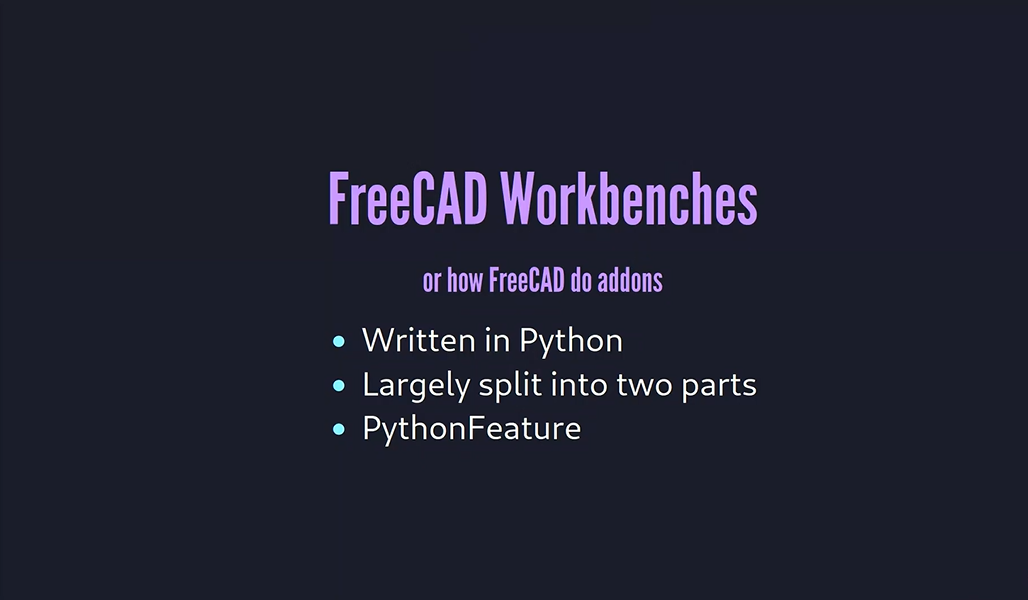

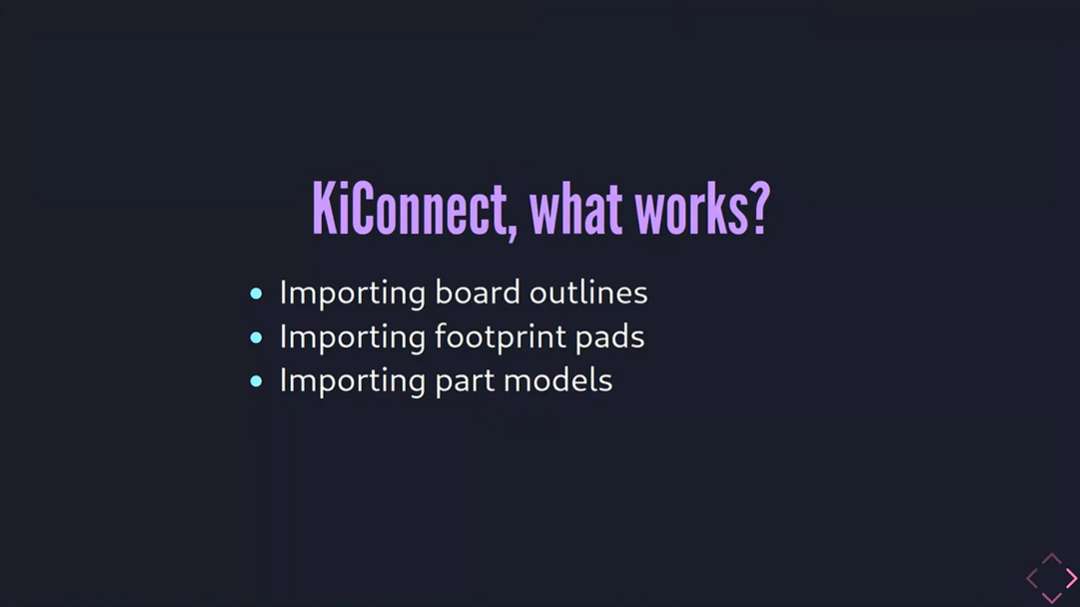

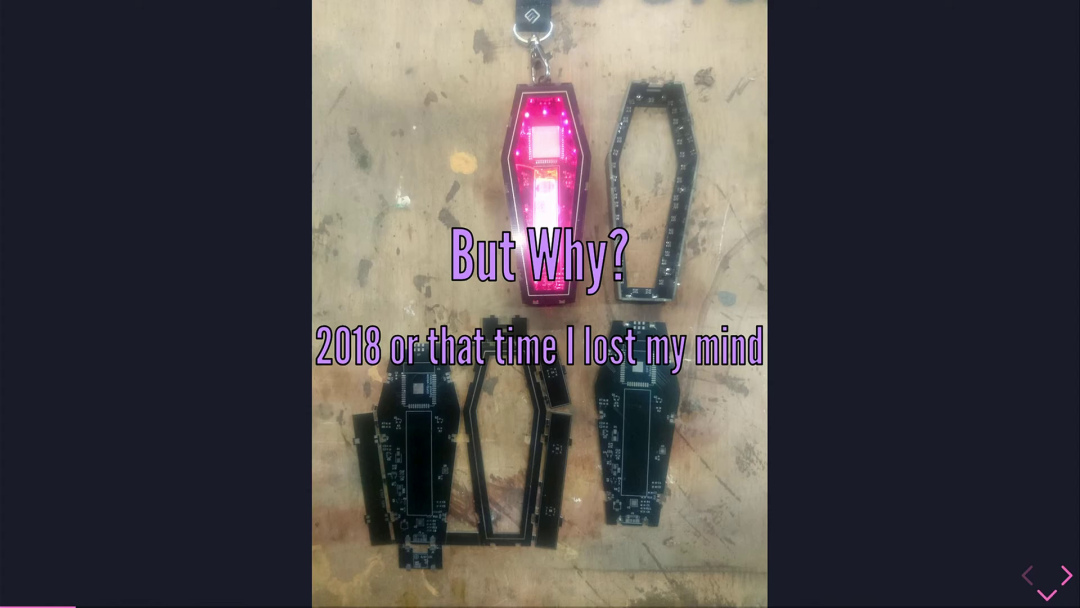

討論探討了使用 Freecad 的 shape binder 功能來自動化創建和更新 PCB 測試臺,引用測試焊盤并促進功能測試,并計劃未來的文檔和教程 以下是演講 PPT: wKgZPGhGUbaAHwAYAAViT3vnl8c382.pngwKgZPGhGUbaAQ9ixAAfZV8Uc9SQ866.pngwKgZPGhGUbaAftN4AALOSPE98FI599.pngwKgZPGhGUbeAARAyAAVGKUt3bAE727.pngwKgZPGhGUbeAc6biAASPpMjgtrI609.pngwKgZPGhGUbeAZwHHAAGwnepugHE018.png wKgZPGhGUbeAY4K-AAIpQLQh-5w514.pngwKgZPGhGUbeAQD8HAAKKGzEqvgQ103.pngwKgZPGhGUbiAH2JuAAH9BtcpzwM055.pngwKgZPGhGUbiAdmqrAAG6XojJDY0282.pngwKgZPGhGUbiAFZ7mAAV93XDKs3k122.pngwKgZPGhGUbiASr9PAAHyihupO4g717.pngwKgZPGhGUbmAPDtwAADJbc96Ox4641.pngwKgZPGhGUbmAXnn0AABcaHPYqNU364.png

結束語

ECAD-MCAD 機電協同一直是一個熱門的話題,在 KiConnect 之前,StepUp 插件是 KiCad 與其他 MCAD 工具進行同步的一個不錯選擇。KiConnect 沒有使用傳統的 parser,而是直接使用新的 KiCad IPC API,為機電系統則提供了一種新的選擇。目前 KiConnect 還處于 pre-release 狀態,感興趣的小伙伴可以持續關注。
