由于電和電壓是看不見的東西，因此很多人會覺得它們難以捉摸。但其實只是肉眼看不見而已，想要了解其工作原理并不難。下面，我們將通過通俗易懂的方式介紹電和電壓的頻率基礎、地區頻率的差異以及如何測量頻率。

頻率是指每秒的電波數01

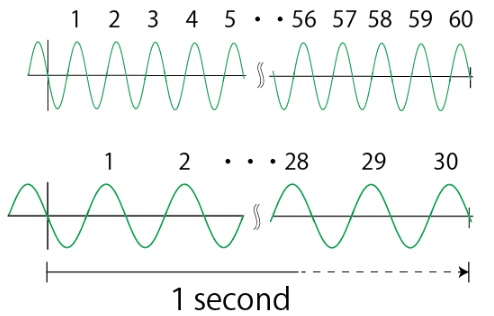

頻率是交流電中正負在一秒鐘內交替的次數。它是交流電特有的，正負有規律地交換，在直流電中不會發生。頻率單位是“Hz（赫茲）”。 例如，如果每秒有60次正負變化，則頻率表示為60Hz。

另外，交流電從0開始，電壓由正變?yōu)樨?fù)，再回到0時表示為一個周期，頻率為周期的倒數。“高頻”是指每秒的波數多、周期短，“低頻”是指波數少、周期長。

頻率因國家而異02

比如中國、英國和德國為50Hz，美國和韓國為60Hz，頻率存在地域差異，但基本上每個國家采用一個頻率的情況是主流。

作為一個特殊的例子，日本分為東日本和西日本，東日本是50Hz，西日本是60Hz。一個國家使用不同的頻率在世界上是非常罕見的。

以前在日本，如果從東日本搬家到西日本，需要確認現有的家電是否能繼續使用。也就是說，在搬家時，可能需要把大部分電器都換掉。

然而近年來，許多電器能兼容50Hz和60Hz兩種頻率。 越來越多的電器內置了變頻器，可以適配電機的頻率，從而降低了在不同頻率的地區使用時出現性能不佳和故障的風險。

頻率的測量方法03

測量頻率時，可以使用配備頻率測量功能（頻率計數器）的數字萬用表。除了昂貴的數字萬用表，部分普通萬用表也有這個功能。

其使用方法非常簡單。將數字萬用表切換到頻率測量（Hz）功能，然后將紅、黑表筆分別插入萬用表的正極（+）和負極（-）端子中，使測量測試表棒接觸被測電路的兩端，相應部分的頻率即可顯示在液晶屏上。

測量時，不要忘記在測試表棒接觸到測量部分之前將功能切換到頻率測量。在測試表棒接觸時切換功能可能會導致數字萬用表發生故障。

如何搭配儀器測量頻率？04

1.數字萬用表

數字萬用表是一種在數字屏幕上以數值顯示測量頻率的測量?jī)x器。由于顯示為數字，因此也有不易發生誤讀的情況等優點。另外，除了可以測量頻率之外，還可以測量電流和電壓等。

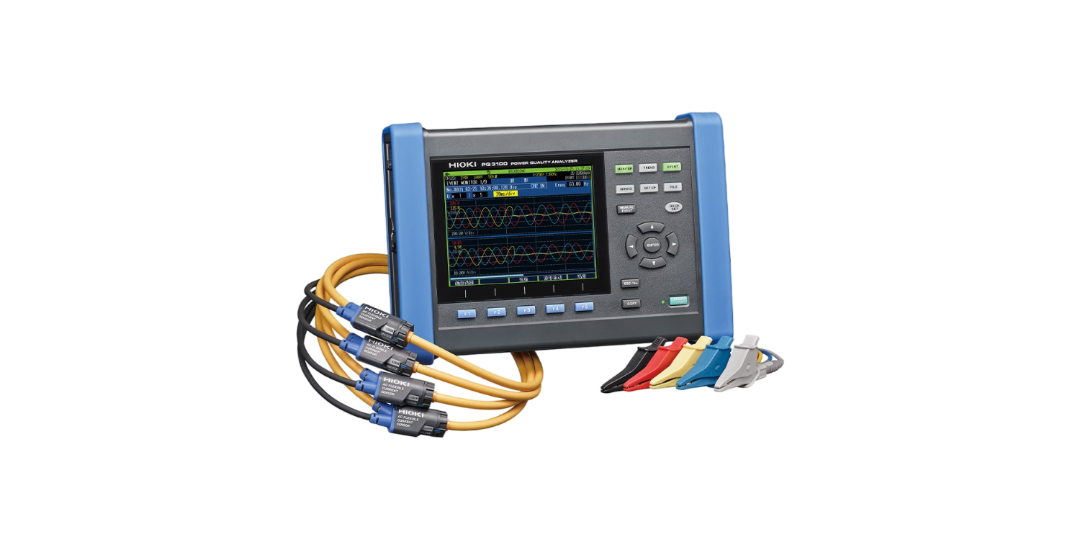

2.電能質量分析儀

電能質量分析儀可以測量頻率、電壓、電流、功率的值和波形，以確定受電和變電設備故障和電控設備故障的原因所在。

3.功率分析儀

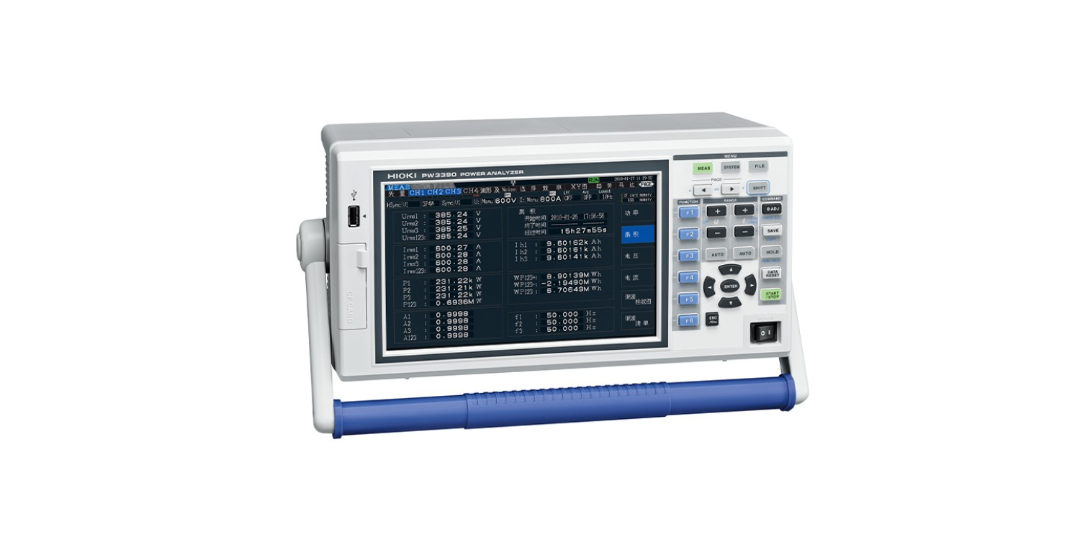

日置 PW3390功率分析儀

功率分析儀除了用于測量變頻器輸出中占主導地位的基波頻率成分外，還可以高精度測量載波頻率成分等諧波頻帶內的電壓、電流和功率。

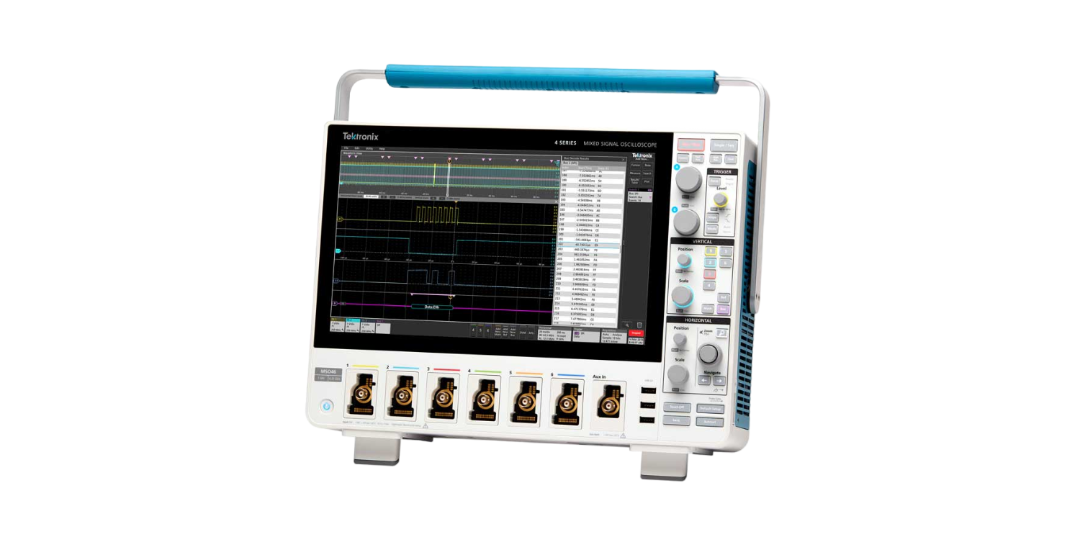

4.示波器

示波器是一種可以觀察頻率波形本身的測量?jī)x器。不僅可以測量頻率，還可以測量電壓。

測量頻率時的注意事項05

數字萬用表可以輕松測量頻率，但在執行操作時需要記住一些注意事項。首先，確定測量功能是頻率測量（H2），然后再搭上表筆。如果在不同的功能下用表筆接觸被測物，可能會導致故障。

此外，測量頻率時會有電流流過。即使是家用電源插座，也有220V的電壓，請務必注意不要觸電。此外，由于測量電路是通過旋轉開關切換的，如果在電阻范圍內輸入了錯誤的電壓，就會有很大的電流流入測量?jī)x器，導致漏電斷路器誤跳閘或電弧等事故。
