LMR544xx 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 1A 和 0.6A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，專為各種工業應用而設計，用于非穩壓電源的電源調節。

LMR544xx 在 1.1MHz 開關頻率下運行，以支持使用相對較小的電感器，從而優化設計尺寸。這些器件具有 PFM 版本，可在輕負載下實現高效率，FPWM 版本可在整個負載范圍內實現恒定頻率和小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr54406.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的工業應用而配置
  • 4V 至 36V 輸入電壓范圍
  • 可承受高達 50V 的短路 VIN 瞬態
  • 0.6A/1A 連續輸出電流
  • 60ns 最小導通時間
  • 1.1MHz 固定開關頻率
  • –40°C 至 150°C 結溫范圍
  • 98% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的短路保護
  • 精確啟用
  • ±1% 容差電壓基準
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23 封裝
• 與 LMR14010A、LMR50410 和 TPS560430 引腳對引腳兼容
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項

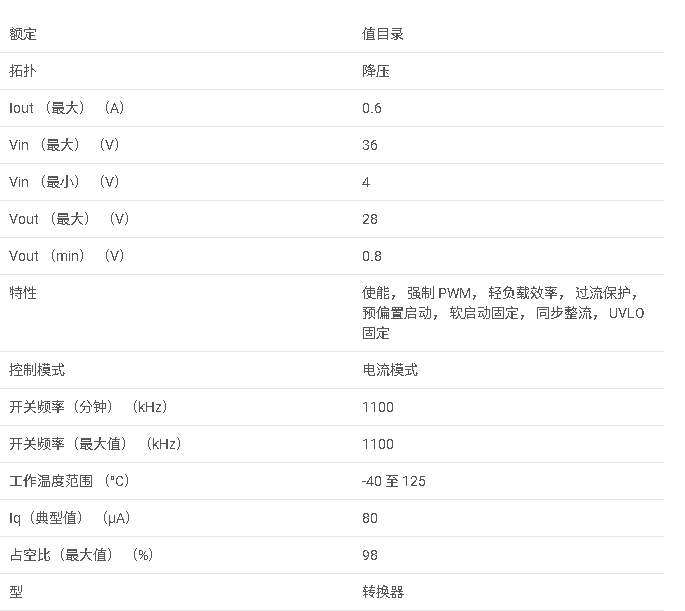

參數

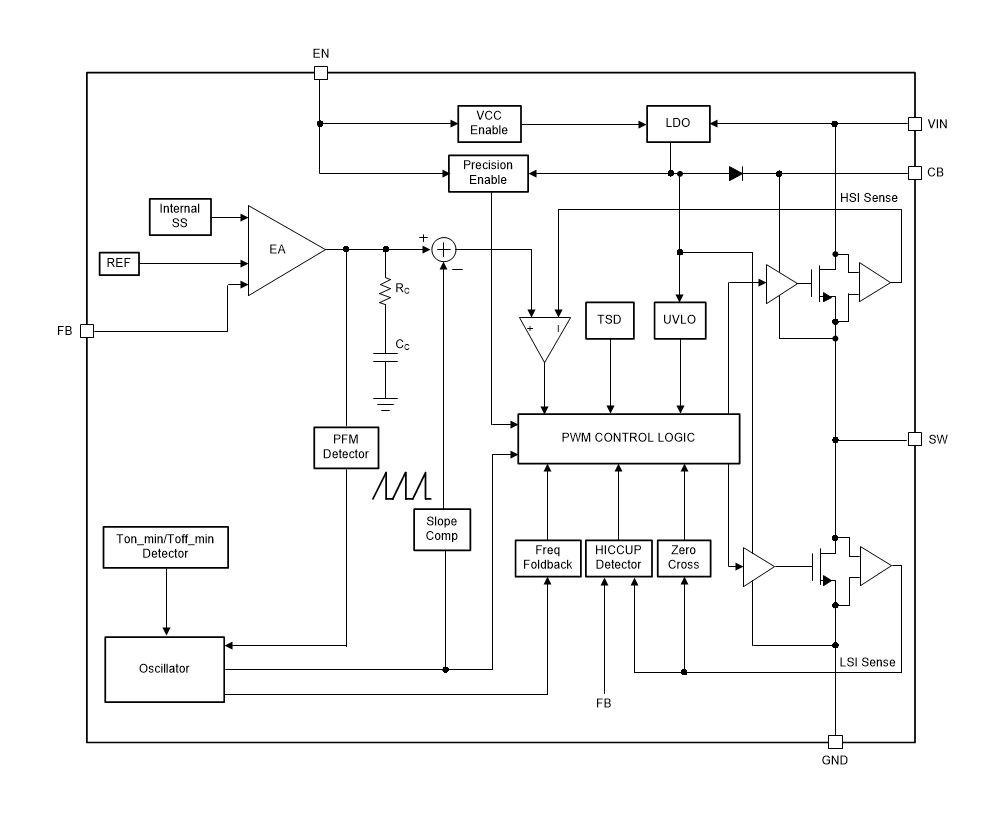

方框圖

概述

LMR54406是一款專為工業應用設計的寬輸入電壓范圍（4V至36V）、同步降壓（Buck）DC-DC轉換器，提供0.6A的連續輸出電流。該轉換器采用固定頻率峰值電流模式控制，具有高效率、小尺寸和易于使用的特點。

主要特性

• ?寬輸入電壓范圍?：4V至36V，可承受高達50V的短暫輸入電壓瞬變。
• ?小尺寸設計?：采用SOT-23封裝，適合空間受限的應用。
• ?高效率?：PFM（脈沖頻率調制）模式在輕載時實現高效率，FPWM（強制脈沖寬度調制）模式在全負載范圍內提供低輸出電壓紋波和緊密的輸出電壓調節。
• ?保護功能?：包括短路保護（帶打嗝模式）、過流保護和熱關斷保護。
• ?功能安全?：提供文檔支持，輔助功能安全系統設計。

應用領域

• 主要家用電器
• 可編程邏輯控制器（PLC）、分布式控制系統（DCS）和過程自動化控制器（PAC）
• 智能電表
• 通用寬輸入電壓電源供應

功能特點

• ?固定頻率峰值電流模式控制?：提供穩定的輸出電壓調節和快速的瞬態響應。
• ?PFM和FPWM模式?：PFM模式在輕載時提高效率，FPWM模式在全負載范圍內提供穩定的輸出電壓和紋波。
• ?內部補償?：減少外部組件數量，簡化設計。
• ?精密使能輸入?：允許通過外部電阻分壓器設置系統欠壓鎖定（UVLO）水平。
• ?集成同步整流?：提高轉換效率。

電氣特性

• ?輸入電壓范圍?：4V至36V，可短暫承受50V。
• ?輸出電壓范圍?：可調，通過外部電阻分壓器設置。
• ?開關頻率?：固定為1.1MHz，支持使用小電感和高頻應用。
• ?最大占空比?：98%，支持高壓差轉換。
• ?熱關斷?：結溫超過170°C時自動關斷，保護芯片免受損壞。

外部組件

• ?電感?：根據應用需求選擇合適的電感值，以優化輸出電壓紋波和效率。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：至少需要一個高頻旁路電容，以提供穩定的輸入電壓和減小紋波。
• ?自舉電容?：為內部高側驅動提供門極驅動電壓。

布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近LMR54406，以減小寄生電感和電阻。
• ?反饋電阻?：將反饋電阻分壓器靠近FB引腳放置，以減少噪聲耦合。
• ?散熱設計?：確保轉換器的熱路徑暢通，通過PCB布局和熱連接來優化熱耗散。

熱管理

• ?熱關斷保護?：當結溫超過閾值時自動關斷轉換器，防止過熱損壞。
• ?散熱優化?：通過PCB布局和熱連接設計來優化散熱性能，確保轉換器在高溫環境下的穩定運行。

總結

LMR54406是一款高效、可靠、易于使用的寬輸入電壓范圍同步降壓DC-DC轉換器，適用于多種工業應用。其小尺寸封裝、高效率、多種保護功能和靈活的開關模式使其成為空間受限和高效率要求的理想選擇。通過合理的外部組件選擇和PCB布局設計，可以實現高性能、高可靠性和易于使用的電源系統。
