LMR38010 SIMPLE SWITCHER? 80V、1.0A、2.2MHz 降壓轉換器數據手冊

科技綠洲 ? 2025-06-09 10:23 ? 次閱讀

LMR38010 同步降壓轉換器設計用于在較寬的輸入電壓范圍內進行調節,從而最大限度地減少了對外部浪涌抑制元件的需求。該LMR38010可在低至 4.2 V 的輸入電壓驟降期間工作,必要時以接近 100% 的占空比工作,使該器件成為寬輸入工業應用和 MHEV/EV 系統的絕佳選擇。
*附件:lmr38010.pdf

LMR38010 使用精密使能技術,通過直接連接寬輸入電壓或精確控制器件的啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能,可真實指示系統狀態,無需外部監控器。該器件采用偽隨機擴頻技術,可實現最低的 EMI,開關頻率可配置為 200 kHz 至 2.2 MHz 之間,以避免噪聲敏感頻段。此外,可以選擇頻率以提高低工作頻率下的效率,或在高工作頻率下選擇更小的解決方案尺寸。

該器件具有內置保護功能,例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR38010采用 8 引腳 HSOIC PowerPAD 集成電路封裝。

特性

  • 功能安全
  • 專為堅固耐用的工業應用而配置
    • 4.2V 至 80V 輸入電壓范圍
    • 1A 連續輸出電流
    • 40μA 超低工作靜態電流
    • VIN 和 GND 引腳之間的距離為 1.5mm

    • 200kHz 至 2.2MHz 可調開關頻率
    • 與外部時鐘的頻率同步
    • 用于降低 EMI 的擴頻選項
    • 97% 最大占空比
    • 支持使用預偏置輸出啟動
    • 室溫下 ±1.0% 容差電壓基準
    • 精確啟用
    • 易于使用的設備,帶有集成補償網絡,可實現低 BOM 計數
    • 集成同步整流
    • 采用 PowerPAD? 集成電路封裝的 8 引腳 HSOIC
    • PFM 和強制 PWM (FPWM) 選項
    • 提供 2-A、LMR38020

參數

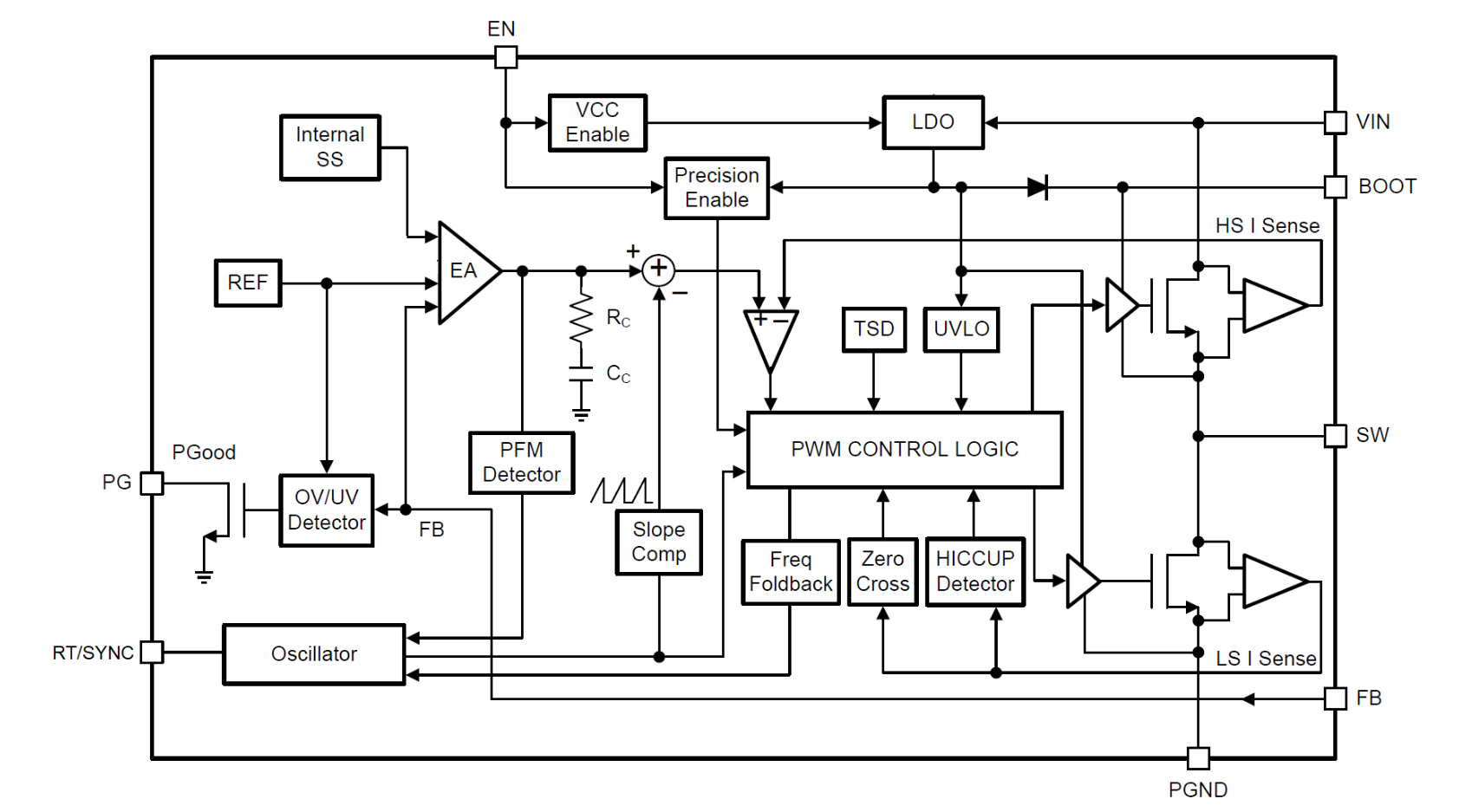

方框圖

概述

LMR38010是一款寬輸入電壓范圍(4.2V至80V)、1A輸出的同步降壓(Buck)DC-DC轉換器,具有超低的40μA靜態電流和高效的能量轉換能力。該轉換器專為苛刻的工業應用設計,提供多種保護功能,如過流保護、熱關斷和短路保護。

主要特性

  • ?寬輸入電壓范圍?:支持4.2V至80V的輸入電壓,適用于多種工業應用。
  • ?低靜態電流?:僅40μA的靜態電流,有助于延長電池壽命。
  • ?高效率?:最大效率可達97%,降低能耗。
  • ?多種工作模式?:支持脈沖頻率調制(PFM)和強制脈沖寬度調制(FPWM)模式,以適應不同負載條件。
  • ?同步整流?:集成同步整流器,提高轉換效率。
  • ?保護功能?:包括過流保護、熱關斷和短路保護,確保系統穩定運行。

應用領域

  • 工業運輸
  • 無線基礎設施和網絡
  • 電源分配
  • 工廠自動化和控制

功能特點

  • ?高精度電壓參考?:提供±1.0%精度的電壓參考,確保輸出電壓穩定。
  • ?軟啟動功能?:防止啟動時產生大的輸入電流沖擊。
  • ?電源良好(Power Good)標志?:提供電源狀態指示,便于系統監控。
  • ?頻率同步?:支持外部時鐘同步,減少EMI干擾。
  • ?擴展頻譜選項?:降低EMI輻射,提高系統電磁兼容性。

電氣特性

  • ?輸出電壓范圍?:可調,根據應用需求設置。
  • ?開關頻率范圍?:200kHz至2.2MHz,可調。
  • ?最大占空比?:97%,支持高輸入電壓到低輸出電壓的轉換。
  • ?熱關斷溫度?:163°C,保護芯片免受過熱損壞。

外部組件

  • ?電感?:根據設計需求選擇合適的電感值,以優化性能和尺寸。
  • ?輸出電容?:選擇合適的電容值和類型,以減小輸出電壓紋波和滿足負載瞬態響應要求。
  • ?輸入電容?:至少需要一個4.7μF的陶瓷電容,以提供穩定的輸入電壓和減小紋波。
  • ?自舉電容?:為高端MOSFET提供門極驅動電壓。

布局指南

  • ?最小化電流環路?:將輸入電容、電感和輸出電容盡量靠近LMR38010,以減小寄生電感和電阻
  • ?關鍵信號走線?:將反饋(FB)引腳、使能(EN)引腳和電源良好(PG)引腳的走線遠離高噪聲區域,以避免干擾。
  • ?散熱設計?:確保轉換器的熱路徑暢通,通過PCB設計和熱連接來優化熱耗散。

熱管理

  • ?熱關斷保護?:當結溫超過閾值時,自動關閉轉換器以防止過熱損壞。
  • ?散熱優化?:通過PCB布局和熱連接設計來優化散熱性能,確保轉換器在惡劣環境下的穩定運行。

文檔和支持

  • 提供詳細的數據手冊和應用指南,幫助用戶進行設計和調試。
  • 支持WEBENCH? Power Designer工具,方便用戶進行自定義電源設計。

總結

LMR38010是一款功能強大、易于使用的同步降壓DC-DC轉換器,適用于寬輸入電壓范圍的工業應用。其低功耗、高效率、多種保護功能和靈活的開關頻率使其成為許多工業設計的理想選擇。通過合理的外部組件選擇和PCB布局設計,可以實現高性能、高可靠性和易于使用的電源解決方案。
