TPS6292xx 系列器件是高效、小型且高度靈活的同步降壓直流/直流轉換器,易于使用。3V 至 1 7V 的寬輸入電壓范圍支持由 12V、5V 或 3.3V 電源軌或單節或多節鋰離子電池供電的各種系統。TPS629203 可配置為在強制 PWM 模式或可變頻率(自動 PFM)模式下以 2.5 MHz 或 1 MHz 運行。在自動 PFM 模式下,該器件在輕負載時自動轉換至省電模式,以保持高效率。4μA 的典型低靜態電流還可以在最小負載下提供高效率。TI 的自動效率增強 (AEE) 模式可根據輸入和輸出電壓自動調整開關頻率,從而在整個工作范圍內保持高轉換效率,而無需使用不同的電感器。除了選擇開關頻率行為外,MODE/S-CONF 輸入引腳還可用于在外部和內部反饋分壓器的不同組合之間進行選擇,并啟用和禁用輸出電壓放電功能。在內部反饋配置中,F(xiàn)B/VSET 引腳和 GND 之間的電阻可用于在 18 種不同的輸出電壓選項之間進行選擇。
*附件:tps629203.pdf
特性
- 高效 DCS-Control 拓?fù)?
- 內部補償
- 無縫 PWM/PFM 轉換
- 4μA 典型低靜態電流
- 輸出電流高達 0.3 A
- R
DSON 系列: 250mΩ 高側,85mΩ 低側 - 輸出電壓精度為 ±1%
- 可配置的輸出電壓選項:
- V
FB的外部分壓器:0.6 V 至 5.5 V - VSET 內部分頻器:
- 0.4 V 至 5.5 V 之間的 18 個選項
- V
- 通過 MODE/S-CONF 引腳實現靈活性
- 2.5MHz 或 1.0MHz 開關頻率
- 強制 PWM 或自動 (PFM) 省電模式,帶動態模式更改選項
- 輸出放電開/關
- 無需外部自舉電容器
- 過流和過熱保護
- 100% 占空比模式
- 精確的使能輸入
- 電源正常輸出
- 與 TPS629210 和 TPS629206 器件引腳對引腳兼容
- 0.5mm 間距、8 引腳 SOT-5X3 封裝
參數

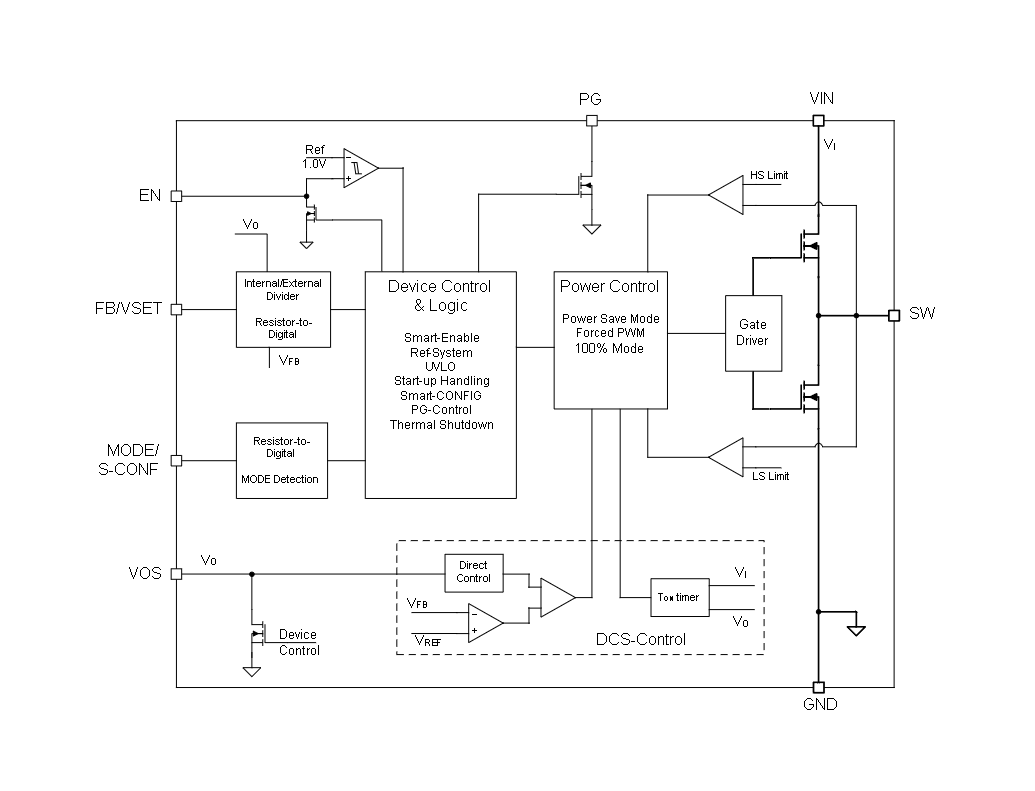

方框圖
概述
TPS629203是一款高效、小型且靈活的同步降壓DC-DC轉換器,適用于3V至17V的寬輸入電壓范圍。它支持多種系統電源,如12V、5V或3.3V供電軌,以及單節或多節鋰離子電池。該轉換器具有DCS-Control(直接控制,無縫過渡到節能模式)拓?fù)浣Y(jié)構,結合了滯環、電壓模式和電流模式控制的優點。
主要特性
- ?高效率?:采用內部補償和自動效率增強(AEE)模式,在整個工作范圍內保持高效率。
- ?低靜態電流?:典型值為4μA,適用于小負載應用。
- ?靈活配置?:
- 可通過MODE/S-CONF引腳選擇2.5MHz或1MHz的開關頻率。
- 支持強制PWM模式或自動PFM/PWM模式,可根據負載情況動態切換。
- 輸出電壓可編程,范圍從0.4V至5.5V。
- ?保護功能?:具有過流保護和過熱保護功能。
- ?小封裝?:采用0.5mm間距的8引腳SOT-5X3封裝。
應用領域
- 家用電器
- 建筑自動化
- 工廠自動化和控制
- 電網基礎設施
- 零售自動化和支付
- 無線基礎設施
電氣特性
- ?輸入電壓范圍?:3V至17V
- ?輸出電壓范圍?:0.4V至5.5V(可編程)
- ?輸出電流?:最大0.3A
- ?開關頻率?:可選2.5MHz或1MHz
- ?靜態電流?:PWM模式下5mA,節能模式下4μA
- ?輸出電壓精度?:±1%
功能模式
- ?強制PWM模式?:在連續導通模式下工作,適用于中高負載。
- ?自動PFM/PWM模式?:輕載時自動進入節能模式,保持高效率。
- ?AEE模式?:根據輸入和輸出電壓自動調整開關頻率,以提高效率。
- ?100%占空比模式?:適用于輸入電壓接近輸出電壓的應用場景。
外部組件
- ?電感?:推薦使用2.2μH的電感,但可根據需要選擇其他值。
- ?輸出電容?:推薦使用22μF的陶瓷電容,以提供低輸出電壓紋波。
- ?輸入電容?:4.7μF的多層陶瓷電容,用于緩沖輸入電壓和濾波。
布局指南
- 輸入電容應盡可能靠近VIN和GND引腳。
- 敏感節點(如FB和VOS)應使用短連接線,并遠離高dv/dt信號(如SW)。
- 提供低電感和電阻路徑,以優化高頻信號傳輸。
熱管理
- 最大結溫為150°C,需通過PCB設計和熱連接來管理熱耗散。
- 使用熱通孔和寬銅走線來改善熱性能。
文檔和支持
- 提供WEBENCH?工具進行自定義設計。
- 包含詳細的應用筆記和參考設計,以支持用戶的設計和開發過程。
總結
TPS629203是一款功能強大、易于使用的同步降壓DC-DC轉換器,適用于多種寬輸入電壓范圍的應用場景。其高效能、靈活配置和全面的保護功能使其成為電源管理領域的理想選擇。
-
