TPS629203-Q1 采用 SOT-583 封裝的汽車類 3V 至 17V、0.3A、低 IQ 同步降壓轉換器數據手冊

科技綠洲 ? 2025-06-08 14:54 ? 次閱讀

符合汽車標準的 TPS6292xx -Q1 系列器件是高效、小型、高度靈活的同步降壓直流/直流轉換器,易于使用。3V 至 1 7V 的寬輸入電壓范圍支持由 12V、5V 或 3.3V 電源軌或單節或多節鋰離子電池供電的各種系統。TPS629203-Q1 可配置為在強制 PWM 模式或可變頻率(自動 PFM)模式下以 2.5 MHz 或 1 MHz 運行。在自動 PFM 模式下,該器件在輕負載時自動轉換至省電模式,以保持高效率。4μA 的典型低靜態電流還可以在最小負載下提供高效率。TI 的自動效率增強 (AEE) 模式可根據輸入和輸出電壓自動調整開關頻率,從而在整個工作范圍內保持高轉換效率,而無需使用不同的電感器。除了選擇開關頻率行為外,MODE/S-CONF 輸入引腳還可用于在外部和內部反饋分壓器的不同組合之間進行選擇,并啟用和禁用輸出電壓放電功能。在內部反饋配置中,F(xiàn)B/VSET 引腳和 GND 之間的電阻可用于在 18 種不同的輸出電壓選項之間進行選擇。
*附件:tps629203-q1.pdf

特性

  • 符合 AEC-Q100 標準,適用于汽車應用:
    • –40°C 至 150°C 工作結溫范圍
    • 2 級器件 HBM ESD 分類
    • C4B CDM ESD 等級
  • 功能安全
  • 高效 DCS-Control 拓?fù)?
    • 內部補償
    • 無縫 PWM/PFM 轉換
  • 4μA 典型低靜態電流
  • 輸出電流高達 0.3 A
  • R DSON 系列 : 250mΩ 高側,85mΩ 低側
  • 輸出電壓精度為 ±1%
  • 可配置的輸出電壓選項:
    • VFB的外部分壓器:0.6 V 至 5.5 V
    • VSET 內部分頻器:
      • 0.4 V 至 5.5 V 之間的 18 個選項
  • 通過 MODE/S-CONF 引腳實現靈活性
    • 2.5MHz 或 1.0MHz 開關頻率
    • 強制 PWM 或自動 (PFM) 省電模式,帶動態模式更改選項
    • 輸出放電開/關
  • 無需外部自舉電容器
  • 過流和過熱保護
  • 100% 占空比模式
  • 精確的使能輸入
  • 電源正常輸出
  • TPS629210-Q1TPS629206-Q1 器件引腳對引腳兼容
  • 0.5mm 間距、8 引腳 SOT-5X3 封裝

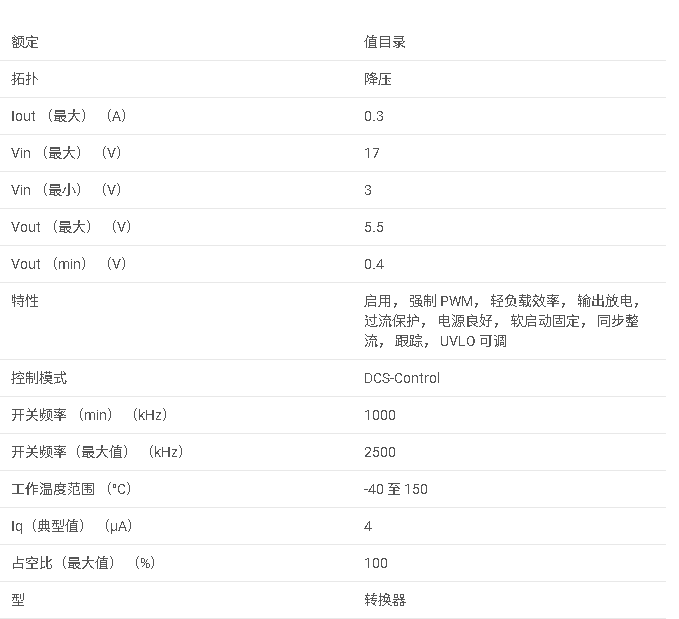

參數

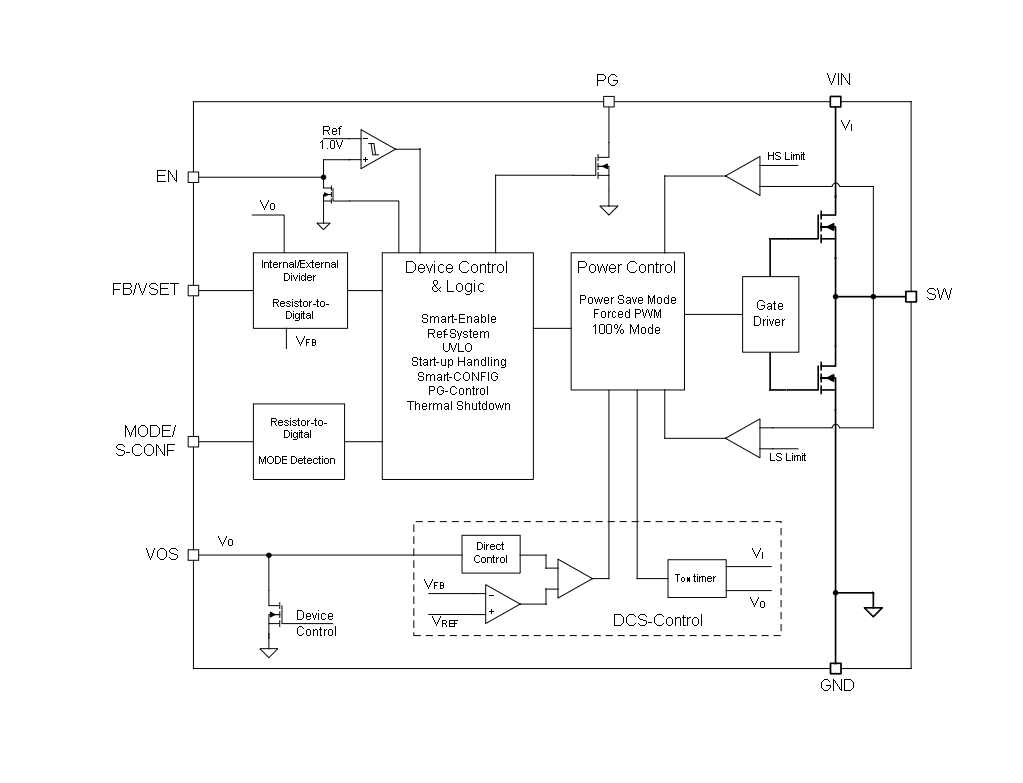

方框圖

概述

TPS629203-Q1是一款專為汽車應用設計的300mA同步降壓DC-DC轉換器,具有寬輸入電壓范圍(3V至17V)和高效率DCS-Control拓?fù)浣Y(jié)構。該器件符合AEC-Q100標準,適用于-40°C至150°C的工作結溫范圍,并提供多種保護功能,如過流和過熱保護。

主要特性

  • ?AEC-Q100認證?:適用于汽車應用,滿足嚴格的溫度和工作條件要求。
  • ?寬輸入電壓范圍?:支持3V至17V的輸入電壓,適用于多種電源系統。
  • ?高效率?:采用DCS-Control拓?fù)洌Y(jié)合內部補償,實現高效率轉換。
  • ?低靜態電流?:典型值為4μA,有助于降低待機功耗。
  • ?靈活配置?:
    • 可通過MODE/S-CONF引腳選擇2.5MHz或1MHz的開關頻率。
    • 支持強制PWM或自動PFM/PWM模式切換。
    • 編程輸出電壓選項,包括18種內部分壓器和外部分壓器配置。
  • ?保護功能?:包括過流保護、過溫保護、欠壓鎖定等。
  • ?小尺寸封裝?:0.5mm間距的8引腳SOT-5X3封裝,節省空間。

應用領域

  • 高級駕駛輔助系統(ADAS)
  • 汽車信息娛樂系統和儀表板
  • 車身電子和照明系統

詳細描述

  • ?DCS-Control拓?fù)?/strong>?:結合滯回、電壓模式和電流模式控制的優點,提供快速響應和穩定操作。
  • ?模式選擇和器件配置?:通過MODE/S-CONF引腳可定制器件行為,包括開關頻率、反饋方式、輸出放電能力等。
  • ?可調輸出電壓?:支持通過外部分壓器或內部分壓器設置輸出電壓,提供高度靈活性。
  • ?精確使能輸入?:允許使用緩慢變化的電壓驅動使能引腳,并可通過外部RC網絡實現上電延遲。
  • ?電源良好(PG)輸出?:指示輸出電壓是否達到目標值,可用于多軌啟動序列。
  • ?輸出放電功能?:確保在禁用器件時輸出電壓有一個定義的下降斜坡,并保持接近0V。

封裝與訂購信息

  • ?封裝類型?:SOT-5X3(DRL),8引腳
  • ?材料類型?:符合RoHS標準
  • ?工作溫度范圍?:-40°C至150°C
  • ?訂購信息?:TPS629203QDRLRQ1、TPS629203QDRLRQ1.A等

布局指南

  • 輸入和輸出電容應盡可能靠近器件放置,以最小化跡線阻抗。
  • SW跡線應盡可能短且寬,以最小化輻射發射。
  • 敏感節點(如FB和VOS)應用短線連接,并遠離高dv/dt信號

支持資源

  • 提供WEBENCH? Power Designer工具,用于定制設計和仿真
  • TI E2E?支持論壇提供快速驗證答案和設計幫助。

注意事項

  • 在使用前請仔細閱讀數據手冊,確保正確理解和應用產品特性。
  • 注意器件的熱設計,以確保在給定的工作條件下不超過最大結溫。
  • TI不保證第三方產品的適用性,也不對第三方產品提供保修或支持。
