TPS56424x 是一款簡單易用、高功率密度、高效率的同步降壓轉換器。該器件采用 SOT-563 封裝，支持 3V 至 16V 的輸入電壓和高達 4A 的連續電流。

TPS56424x 使用 D-CAP3 拓撲來提供快速瞬態響應，并支持低 ESR 輸出電容器，而無需外部補償。它有兩個接地，GND 和 AGND，應將它們連接在一起以獲得最佳熱性能。AGND 還提供良好的負載和線路調節。該器件可支持高達 95% 的占空比運行。
*附件：tps564242.pdf

TPS564242 在 Eco 模式下運行，可在輕負載期間保持高效率。TPS564247 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。它通過 OVP、OCP、UVLO、OTP 和 UVP 集成全面保護，但帶有打嗝。該器件采用 1.6mm × 1.6mm SOT-563 封裝，并具有優化的引腳布局，便于 PCB 布局。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 16V 輸入電壓范圍
  • 0.6V 至 7V 輸出電壓范圍
  • 0.6V 參考電壓
  • 25°C 時基準精度為 ±1%
  • ±1.5% 的基準精度（–40°C 至 125°C 時）
  • 集成 28.8mΩ 和 15.4mΩ RDSON 系列場效應晶體管
  • 120μA 低靜態電流
  • 1.2MHz 開關頻率
  • 支持最大 95% 的占空比作
  • 精密 EN 閾值電壓
  • 1.39ms 固定軟啟動時間
• 易于使用且解決方案尺寸小
  • 輕負載時的省油模式 （TPS564242） 和 FCCM 模式 （TPS564247）
  • 完整 P2P 系列的一部分，包括 4 A、5 A 和 6 A 以及 FCCM/ECO作解決方案
  • D-CAP3? 控制拓撲
  • 支持使用預偏置輸出啟動
  • 用于 OV/OT/UVLO 保護的非鎖存
  • 用于紫外線防護的打嗝模式
  • 逐周期 OC 和 NOC 限制
  • 6 引腳 SOT-563 封裝

參數

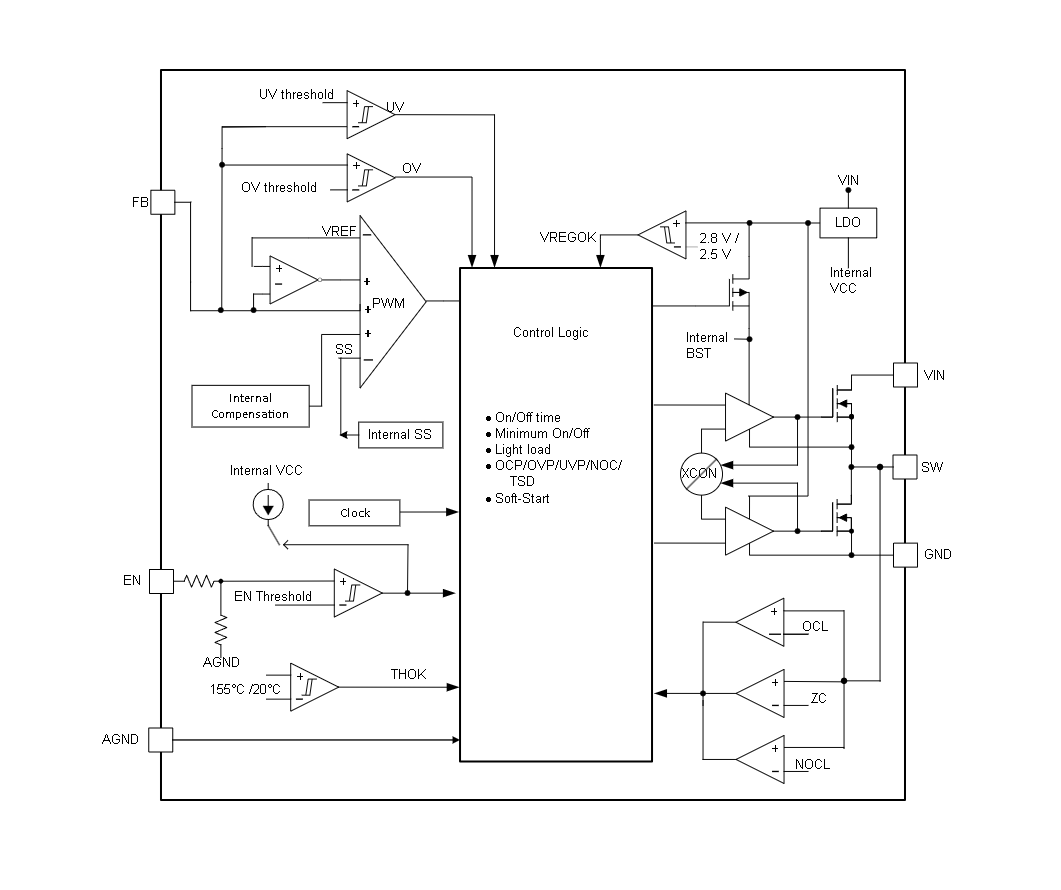

方框圖

概述

TPS564242是一款高性能的同步降壓轉換器（Buck Converter），適用于3V至16V的輸入電壓范圍，提供高達4A的連續輸出電流。該轉換器采用SOT-563封裝，集成了D-CAP3控制拓撲，支持快速瞬態響應和低ESR輸出電容器，適用于多種應用場景。

主要特性

• ?寬電壓范圍?：
  • 輸入電壓：3V至16V
  • 輸出電壓：0.6V至7V
• ?高精度參考電壓?：
  • 參考電壓：0.6V
  • 25°C時參考精度：±1%
  • -40°C至125°C時參考精度：±1.5%
• ?高效率?：
  • 集成28.8mΩ和15.4mΩ RDS(ON) FET
  • 120μA低靜態電流
  • 1.2MHz開關頻率
• ?靈活的操作模式?：
  • Eco模式（TPS564242）：輕載時維持高效率
  • FCCM模式（TPS564247）：所有負載條件下保持固定頻率和較低輸出紋波
• ?保護功能?：
  • OVP（過壓保護）
  • OCP（過流保護）
  • UVLO（欠壓鎖定）
  • OTP（過熱保護）
  • UVP（欠壓保護）帶打嗝模式
• ?小尺寸解決方案?：
  • 6引腳SOT-563封裝
  • 支持使用WEBENCH? Power Designer進行定制設計

應用領域

• LCD TV、STB和DVR、流媒體播放器
• IP網絡攝像頭、視頻門鈴、建筑安全網關
• WLAN/Wi-Fi接入點、調制解調器（電纜/DSL/GFAST）、固態硬盤

詳細描述

• ?PWM操作和D-CAP3控制?：
  • 采用自適應導通時間PWM控制器，結合內部補償電路，實現偽固定頻率和低外部組件計數配置。
• ?Eco模式控制?：
  • 輕載時降低開關頻率，保持高效率。
• ?軟啟動和預偏置軟啟動?：
  • 內部固定軟啟動功能，確保轉換器平穩進入調節點。
• ?過壓保護?：
  • 輸出電壓超過OVP閾值時觸發保護，具有24μs的去抖動時間。
• ?大占空比操作?：
  • 支持高達95%的占空比，通過平滑降低開關頻率實現。
• ?電流保護和欠壓保護?：
  • 使用周期谷值檢測電路實現過流保護，欠壓時設備關閉并重啟。

封裝與訂購信息

• ?封裝類型?：SOT-563（DRL），6引腳
• ?材料類型?：符合RoHS標準
• ?工作溫度范圍?：-40°C至125°C
• ?訂購信息?：TPS564242DRLR、TPS564242DRLR.A等

布局指南

• ?輸入和輸出電容?：應盡可能靠近設備放置，以最小化跡線阻抗。
• ?SW跡線?：應盡可能短且寬，以最小化輻射發射。
• ?反饋路徑?：應遠離高壓切換跡線，并最好有地屏蔽。

支持資源

• 提供WEBENCH? Power Designer工具，用于定制設計和仿真。
• TI E2E?支持論壇提供快速驗證答案和設計幫助。

注意事項

• 使用前請仔細閱讀數據手冊，確保正確理解和應用產品特性。
• TI不保證第三方產品的適用性，也不對第三方產品提供保修或支持。

以上是對tps564242.pdf文件的總結，涵蓋了產品的主要特性、應用領域、詳細描述、封裝與訂購信息、布局指南、支持資源以及注意事項。
