TPS56524x 是一款簡單易用、高功率密度、高效率的同步降壓轉換器。該器件采用 SOT-563 封裝，支持 3V 至 16V 的輸入電壓和高達 5A 的連續電流。

TPS56524x 使用 D-CAP3 拓撲來提供快速瞬態響應，并支持低 ESR 輸出電容器，無需外部補償。它有兩個接地，GND 和 AGND，應將它們連接在一起以獲得最佳熱性能。AGND 還提供良好的負載和線路調節。該器件可支持高達 98% 的占空比作。
*附件：tps565247.pdf

TPS565242 在 Eco 模式下運行，可在輕負載期間保持高效率。TPS565247 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。它通過 OVP、OCP、UVLO、OTP 和 UVP 集成全面保護，但帶有打嗝。該器件采用 1.6mm × 1.6mm SOT-563 封裝，并具有優化的引腳布局，便于 PCB 布局。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 16V 輸入電壓范圍
  • 0.6V 至 7V 輸出電壓范圍
  • 0.6V 參考電壓
  • 25°C 時基準精度為 ±1%
  • ±1.5% 的基準精度（–40°C 至 125°C 時）
  • 集成 28.2mΩ 和 15.1mΩ RDSON 系列場效應晶體管
  • 120μA 低靜態電流
  • 600kHz 開關頻率
  • 支持最大 98% 的占空比作
  • 精密 EN 閾值電壓
  • 1.39ms 固定軟啟動時間
• 易于使用且解決方案尺寸小
  • 輕負載時的省油模式 （TPS565242） 和 FCCM 模式 （TPS565247）
  • 完整 P2P 系列的一部分，包括 4 A、5 A 和 6 A 以及 FCCM/ECO作解決方案
  • D-CAP3? 控制拓撲
  • 支持使用預偏置輸出啟動
  • 用于 OV/OT/UVLO 保護的非鎖存
  • 用于紫外線防護的打嗝模式
  • 逐周期 OC 和 NOC 限制
  • 6 引腳 SOT-563 封裝

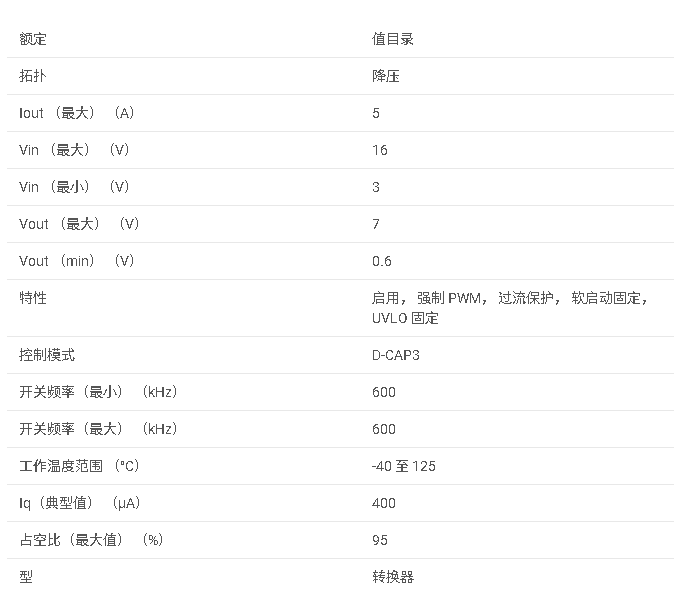

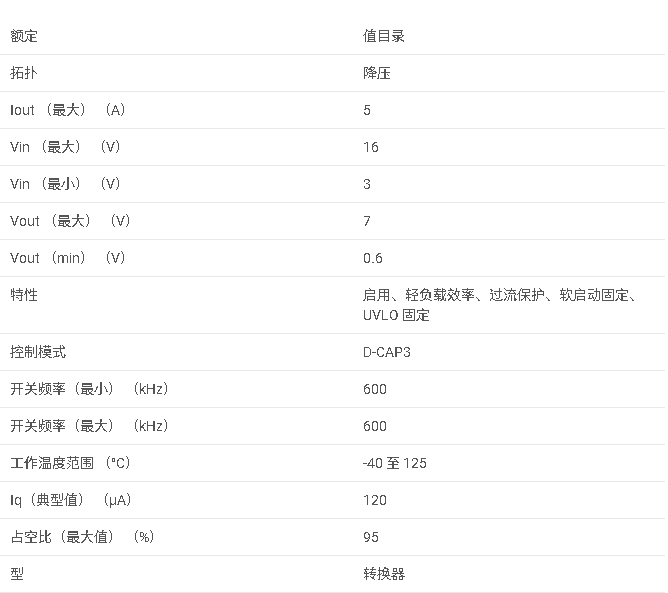

參數

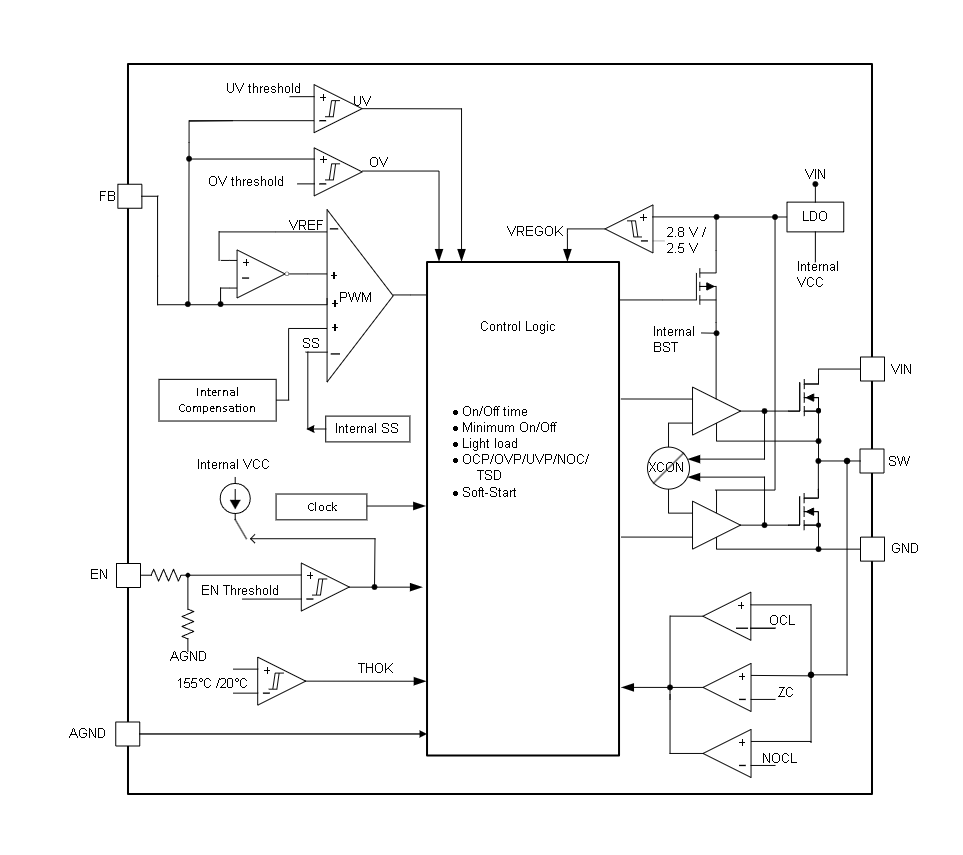

方框圖

1. 產品概述

TPS565247是一款高效率、寬輸入電壓范圍的5A同步降壓DC/DC轉換器，采用SOT-563封裝。該轉換器適用于3V至16V的輸入電壓范圍，并支持0.6V至7V的可調輸出電壓。

2. 主要特性

2.1 高效率與寬范圍

• ?高效率?：采用D-CAP3?控制拓撲，提供快速瞬態響應，并支持低ESR輸出電容器。
• ?寬輸入電壓范圍?：3V至16V。
• ?寬輸出電壓范圍?：0.6V至7V，可調。

2.2 高性能與穩定性

• ?固定開關頻率?：600kHz，適用于需要嚴格控制開關頻率和輸出電壓紋波的應用。
• ?大占空比操作?：支持高達98%的占空比，適用于高降壓比的應用。
• ?穩定性?：無需外部補償組件，簡化設計并提高穩定性。

2.3 保護功能

• ? 過壓保護（OVP） ?：防止輸出電壓過高。
• ? 過流保護（OCP） ?：包括過流限制（OCL）和負過流保護（NOC），防止電感電流過大。
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓過低時設備損壞。
• ? 熱關斷（OTP） ?：防止結溫過高，保護設備免受損壞。

2.4 易用性

• ?Eco-mode與FCCM模式?：TPS565247在輕載時保持固定開關頻率（FCCM模式），提高輸出電壓紋波控制。
• ?軟啟動?：內部固定軟啟動時間，避免啟動時的浪涌電流。
• ?預偏置啟動?：支持帶預偏置電壓的輸出電容器啟動。

3. 應用領域

• ? LCD TV、機頂盒（STB）和數字視頻錄像機（DVR） ?
• ?IP網絡攝像頭、視頻門鈴和建筑安全網關?
• ?WLAN/Wi-Fi接入點、小型企業路由器和機架式服務器?

4. 關鍵參數

• ?輸入電壓范圍?：3V至16V。
• ?輸出電壓范圍?：0.6V至7V，可調。
• ?輸出電流?：高達5A。
• ?開關頻率?：600kHz。
• ?參考電壓精度?：±1%（25°C），±1.5%（-40°C至125°C）。
• ?高側/低側MOSFET導通電阻?：28.2mΩ/15.1mΩ（典型值）。

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置。
• ?電感選擇?：根據輸出電流和期望的紋波電壓選擇合適的電感值。
• ?電容選擇?：選擇低ESR的陶瓷電容器或POSCAP/SP-CAP電容器，以確保穩定性。
• ?布局建議?：遵循最佳布局實踐，包括將輸入和輸出電容器靠近IC放置，以及最小化功率路徑的長度和寄生電感。
