TPS56424x 是一款簡單易用、高功率密度、高效率的同步降壓轉換器。該器件采用 SOT-563 封裝，支持 3V 至 16V 的輸入電壓和高達 4A 的連續電流。

TPS56424x 使用 D-CAP3 拓撲來提供快速瞬態響應，并支持低 ESR 輸出電容器，而無需外部補償。它有兩個接地，GND 和 AGND，應將它們連接在一起以獲得最佳熱性能。AGND 還提供良好的負載和線路調節。該器件可支持高達 95% 的占空比運行。
*附件：tps564247.pdf

TPS564242 在 Eco 模式下運行，可在輕負載期間保持高效率。TPS564247 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。它通過 OVP、OCP、UVLO、OTP 和 UVP 集成全面保護，但帶有打嗝。該器件采用 1.6mm × 1.6mm SOT-563 封裝，并具有優化的引腳布局，便于 PCB 布局。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 16V 輸入電壓范圍
  • 0.6V 至 7V 輸出電壓范圍
  • 0.6V 參考電壓
  • 25°C 時基準精度為 ±1%
  • ±1.5% 的基準精度（–40°C 至 125°C 時）
  • 集成 28.8mΩ 和 15.4mΩ RDSON 系列場效應晶體管
  • 120μA 低靜態電流
  • 1.2MHz 開關頻率
  • 支持最大 95% 的占空比作
  • 精密 EN 閾值電壓
  • 1.39ms 固定軟啟動時間
• 易于使用且解決方案尺寸小
  • 輕負載時的省油模式 （TPS564242） 和 FCCM 模式 （TPS564247）
  • 完整 P2P 系列的一部分，包括 4 A、5 A 和 6 A 以及 FCCM/ECO作解決方案
  • D-CAP3? 控制拓撲
  • 支持使用預偏置輸出啟動
  • 用于 OV/OT/UVLO 保護的非鎖存
  • 用于紫外線防護的打嗝模式
  • 逐周期 OC 和 NOC 限制
  • 6 引腳 SOT-563 封裝

參數

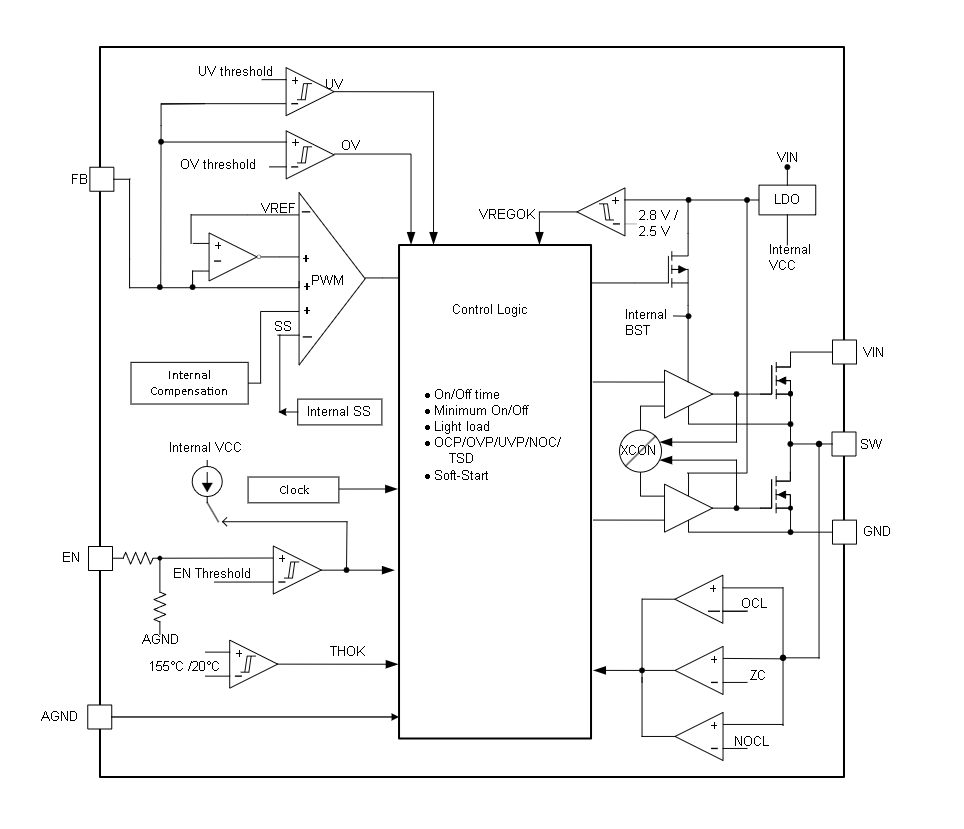

方框圖

1. 產品概述

TPS564247是一款高效率、寬輸入電壓范圍的4A同步降壓DC/DC轉換器，采用SOT-563封裝。該轉換器專為需要嚴格控制開關頻率和低輸出紋波的應用而設計，采用FCCM（強制連續導通模式）工作模式。

2. 主要特性

2.1 高效率與FCCM模式

• ?FCCM模式?：在輕載到重載的全負載范圍內保持恒定的開關頻率，減少輸出電壓紋波。
• ?寬輸入電壓范圍?：支持3V至16V的輸入電壓。
• ?寬輸出電壓范圍?：0.6V至7V可調，提供靈活的輸出電壓選項。

2.2 高性能與穩定性

• ?D-CAP3?控制拓撲?：提供快速瞬態響應，并支持低ESR輸出電容器，無需外部補償。
• ?高精度參考電壓?：±1%（25°C），±1.5%（-40°C至125°C），確保輸出電壓的準確性。
• ?高開關頻率?：1.2MHz，允許使用更小的電感和電容，減小解決方案尺寸。

2.3 保護功能

• ?全面的保護特性?：包括過壓保護（OVP）、過流保護（OCP，包括過流限制OCL和負過流保護NOC）、欠壓鎖定（UVLO）和熱關斷（OTP），確保設備在異常條件下的安全性。

2.4 易用性

• ?內部固定軟啟動?：避免啟動時的浪涌電流，確保平滑啟動。
• ?預偏置啟動支持?：允許輸出電容器在啟動前已有預偏置電壓。
• ?小封裝尺寸?：SOT-563封裝，適合空間受限的應用。

3. 應用領域

• ? LCD TV、機頂盒（STB）和數字視頻錄像機（DVR） ?
• ?IP網絡攝像頭、視頻門鈴和建筑安全網關?
• ?WLAN/Wi-Fi接入點、調制解調器（包括電纜、DSL和G.FAST）、固態硬盤?

4. 關鍵參數

• ?輸入電壓范圍?：3V至16V
• ?輸出電壓范圍?：0.6V至7V（可調）
• ?輸出電流?：高達4A
• ?開關頻率?：1.2MHz
• ?高側/低側MOSFET導通電阻?：28.8mΩ/15.4mΩ（典型值）
• ?軟啟動時間?：1.39ms（典型值）

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓。
• ?電感選擇?：根據輸出電流和期望的紋波電壓選擇合適的電感值。
• ?電容選擇?：推薦使用低ESR的陶瓷電容器或POSCAP/SP-CAP電容器，以確保穩定性和減少紋波。
• ?布局建議?：遵循最佳布局實踐，包括將輸入和輸出電容器靠近IC放置，以及最小化功率路徑的長度和寄生電感，以降低噪聲和提高效率。
