Analog Devices Inc. LT3078超低噪聲線性穩壓器數據手冊

科技觀察員 ? 2025-06-07 10:55 ? 次閱讀

Analog Devices Inc. LT3078超低噪聲線性穩壓器是低電壓、高電源抑制比 (PSRR)、超快瞬態響應穩壓器。這些穩壓器可提供高達5A的電流,典型壓差為55mV。LT3078穩壓器在0.6V至5.5V輸出電壓范圍內工作,5A時的可編程電流限制為 ±3%。輸出電壓可通過數字方式精確選擇,允許在0.5V至1.2V范圍內以50mV增量進行調整,在1.2V至1.8V范圍內以100mV增量進行調整。這些穩壓器具有內置保護功能,如欠壓鎖定 (UVLO)、內部電流限制和帶遲滯的熱關斷。LT3078穩壓器非常適合用于為數據轉換器、高性能FPGA射頻和所有噪聲敏感型信號鏈應用供電。其他關鍵應用包括低噪聲儀器、用于開關電源的后置穩壓器以及醫療應用。

數據手冊:*附件:Analog Devices Inc. LT3078超低噪聲線性穩壓器數據手冊.pdf

特性

  • 超低 RMS噪聲:1.3μV RMS (10Hz至100kHz)
  • 超低點噪聲:3.5nV/√Hz(10kHz時)
  • 超低1/f噪聲: 11μVP-P (0.1Hz至10Hz)
  • 高頻1MHz PSRR時為49dB
  • 超快瞬態響應
  • 典型壓差:55mV
  • 數字可編程VOUT 范圍:0.5V至4.2V

規范

  • 可編程電流限制:±3%(5A時)
  • 工作輸出電壓范圍:0.6V至5.5V
  • 可并聯多個器件以獲得更大電流
  • VIOC引腳,控制上游開關轉換器
  • 精密使能/欠壓鎖定 (UVLO)
  • 電源良好 (PG) 標志
  • 內部裸芯溫度監控器
  • 3mm x 4mm 22引腳LQFN封裝

應用

  • 射頻電源(PLL、VCO、混頻器、LNA和PA)
  • 高速/高精度數據轉換器
  • 低噪聲儀表
  • 用于開關電源的后置穩壓器
  • FPGA和DSP電源
  • 醫療應用

功能圖

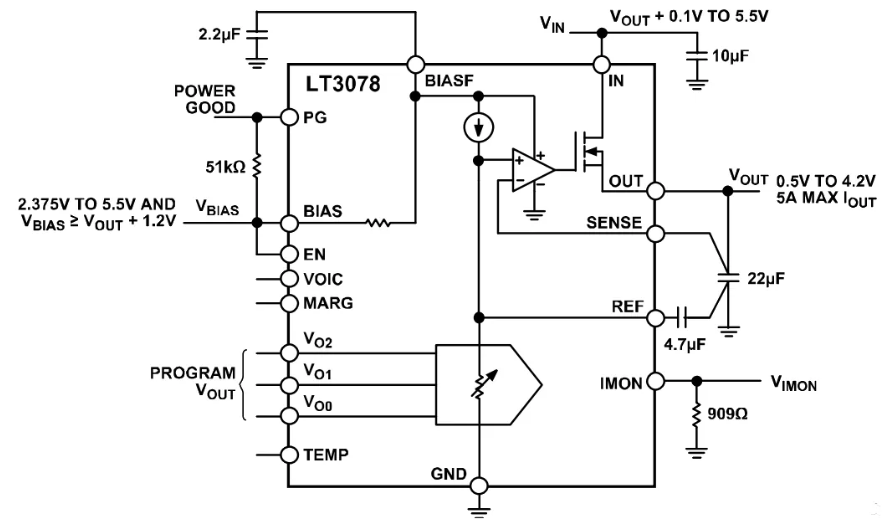

簡化的典型應用電路圖


瞬時響應
