LMR36502 具有 6μA IQ 的 3V 至 65V、150mA 超小型同步降壓轉換器數據手冊

科技綠洲 ? 2025-06-06 14:29 ? 次閱讀

LMR3650x 是業界最小的 65V、150mA、100mA 同步降壓直流/直流轉換器,采用 4mm 2 HotRod 封裝。這款易于使用的轉換器可以處理高達 70 V 的輸入電壓瞬變,提供出色的 EMI 性能,并支持固定、3.3 V、5 V 和其他可調輸出電壓。

LMR3650x 使用具有內部補償的峰值電流模式控制架構,以最小的輸出電容保持穩定運行。LMR3650x 具有從 RT 引腳到接地的正確電阻器選擇,可在 200kHz 至 2.2MHz 的寬范圍內從外部編程為任何所需的開關工作頻率。精確的 EN/UVLO 功能允許在啟動和關閉期間對設備進行精確控制。PGOOD 標志具有內置毛刺濾波器和延遲釋放功能,可真實指示系統狀態,無需外部電壓監控器。LMR3650x 的緊湊解決方案尺寸和豐富的功能集簡化了各種工業應用的實現。
*附件:lmr36502.pdf

特性

  • 專為堅固耐用的工業應用而設計:
    • 結溫范圍 –40°C 至 +150°C
    • 高達 70 V 的輸入瞬態保護
    • 寬輸入電壓范圍:3.0 V(下降閾值)至 65 V
    • 最大限度地減少開關節點振鈴以降低 EMI
    • 提供可調和固定輸出 3.3V 和 5V 電壓選項
  • 適用于可擴展的工業電源
    • 引腳兼容LMR36503(65 V,300 mA)和 LMR36506(65 V,600 mA)
    • 可調開關頻率:200 kHz 至 2.2 MHz,帶 RT 引腳變體
  • 最小化解決方案尺寸和成本:
    • 超小型 2mm × 2mm HotRod? 封裝
  • 在整個負載范圍內具有高效率和低功耗:
    • 1MHz 時峰值效率大于 80%(3.3V V 輸出)

參數

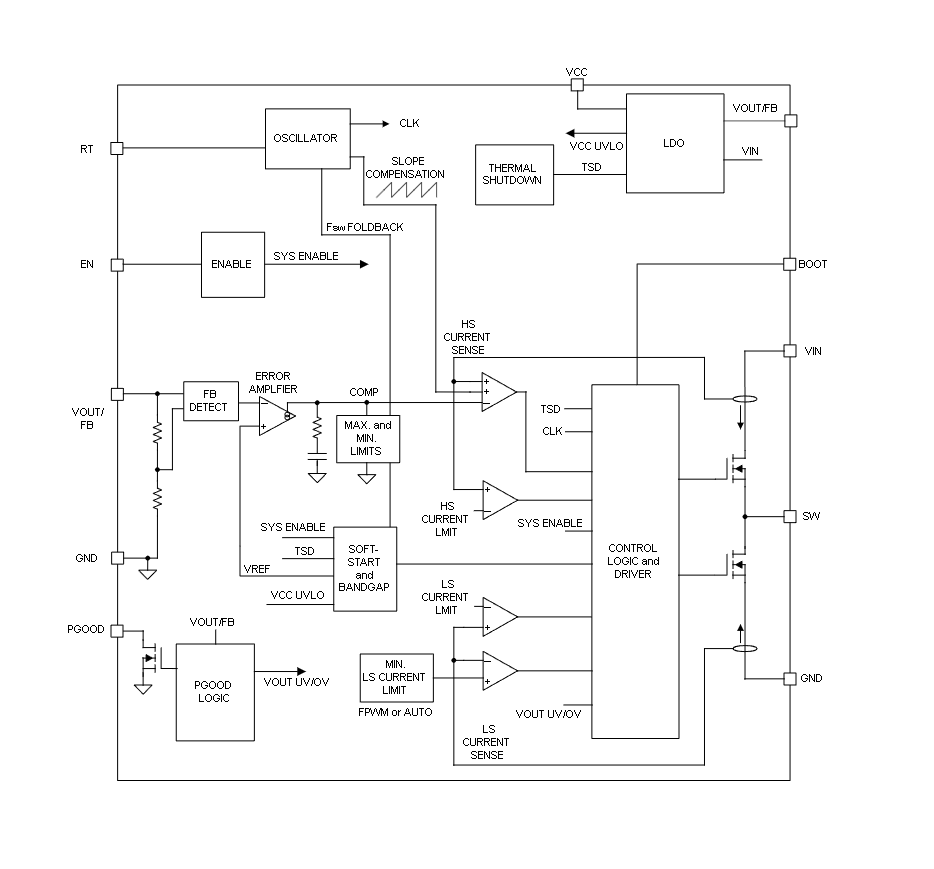

方框圖


概述

LMR36502 是一款由 Texas Instruments (TI) 生產的寬輸入電壓范圍(3V 至 65V)、高效率、小尺寸的同步降壓 DC/DC 轉換器。該設備專為工業應用設計,提供高達 150mA 的連續輸出電流,并支持多種輸出電壓選項。

關鍵特性

  • ?寬輸入電壓范圍?:支持 3V 至 65V 的輸入電壓,具有輸入瞬態保護能力
  • ?高效率?:采用峰值電流模式控制,提供高達 80% 以上的峰值效率
  • ?小尺寸封裝?:采用 2mm x 2mm 的 HotRod? 封裝,適用于空間受限的應用
  • ?多種輸出電壓選項?:提供固定 3.3V、5V 輸出電壓選項,同時支持可調輸出電壓
  • ?可調開關頻率?:通過 RT 引腳可選的開關頻率范圍從 200kHz 至 2.2MHz
  • ?豐富的保護功能?:包括過流保護、過溫保護和欠壓鎖定(UVLO)功能

應用領域

  • 工廠自動化:現場傳感器和過程傳感器
  • 建筑自動化:HVAC 和火災安全通知及探測器
  • 家用電器:花園工具和電動工具
  • 便攜式電子設備:耳機和耳塞

功能描述

  • ?峰值電流模式控制?:提供穩定的輸出電壓和快速的瞬態響應
  • ? 精密使能/欠壓鎖定(EN/UVLO) ?:允許精確控制設備的啟動和關閉,同時提供遠程欠壓鎖定功能
  • ?電源良好(PGOOD)輸出?:內置電源良好標志,用于指示系統狀態
  • ?軟啟動和恢復功能?:在啟動和從掉電恢復時,逐步增加輸出電壓,減少應力
  • ?熱關斷?:當結溫超過閾值時,自動關閉設備以保護系統

設計指南

  • ?選擇合適的電感器電容器?:根據輸出電流和期望的瞬態響應選擇合適的電感器和電容器
  • ?配置輸出電壓?:通過連接 VOUT/FB 引腳到輸出節點或反饋電阻分壓器來設置固定或可調輸出電壓
  • ?布局和布線?:遵循 TI 提供的布局指南,確保輸入和輸出電容靠近設備,以最小化寄生電感和電阻
  • ?熱設計?:考慮設備的熱耗散和周圍環境的熱耦合,確保在最大結溫下可靠工作

文檔支持

  • 提供了詳細的數據手冊,包括電氣特性、功能描述、應用和實現指南等
  • 可通過 TI 的相關資源獲取更多設計支持和工具

注意事項

  • 在設計過程中,請確保遵守所有數據手冊中的絕對最大額定值和推薦工作條件
  • 在進行高功率密度設計時,請特別注意熱設計和布局優化
  • 在將設計投入生產之前,請進行充分的驗證和測試,以確保系統的穩定性和可靠性
