TPS562242 是一款簡單易用、高效率、高功率密度的同步降壓轉換器，輸入電壓范圍為 3V 至 17V，在 0.8V 至 10V 的輸出電壓下支持高達 2A 的連續電流。

TPS562242采用 D-CAP3 控制模式，可提供快速瞬態響應，并支持低 ESR 輸出電容器，無需外部補償。該器件可支持高達 94% 的占空比作。
*附件：tps562242.pdf

TPS562242 在 Eco 模式下運行，可在輕負載期間保持高效率。該器件通過 OVP、OCP、UVLO、OTP 和 UVP 集成全面保護，帶打嗝。

該器件采用 1.6 mm × 1.6 mm SOT-563 封裝。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 17V 輸入電壓范圍
  • 0.8V 至 10V 輸出電壓范圍
  • 0.8V 參考電壓
  • 25°C 時 ±1% 的基準精度
  • ±1.5% 的基準精度（在 –40°C 至 125°C 時）
  • 集成 55.0mΩ 和 24.3mΩ MOSFET
  • 100μA 低靜態電流
  • 1.4MHz 開關頻率
  • 最大 94% 的大占空比運行
  • 精密 EN 閾值電壓
  • 1.6ms 固定軟啟動時間
• 易于使用且解決方案尺寸小
  • 輕負載時的 Eco 模式
  • 與 TPS562202 引腳對引腳兼容
  • D-CAP3? 控制模式
  • 支持使用預偏置輸出啟動
  • 用于 OV、OT 和 UVLO 保護的非鎖存
  • 用于紫外線防護的打嗝模式
  • 逐周期 OC 保護
  • 1.6mm × 1.6mm SOT-563 封裝

參數

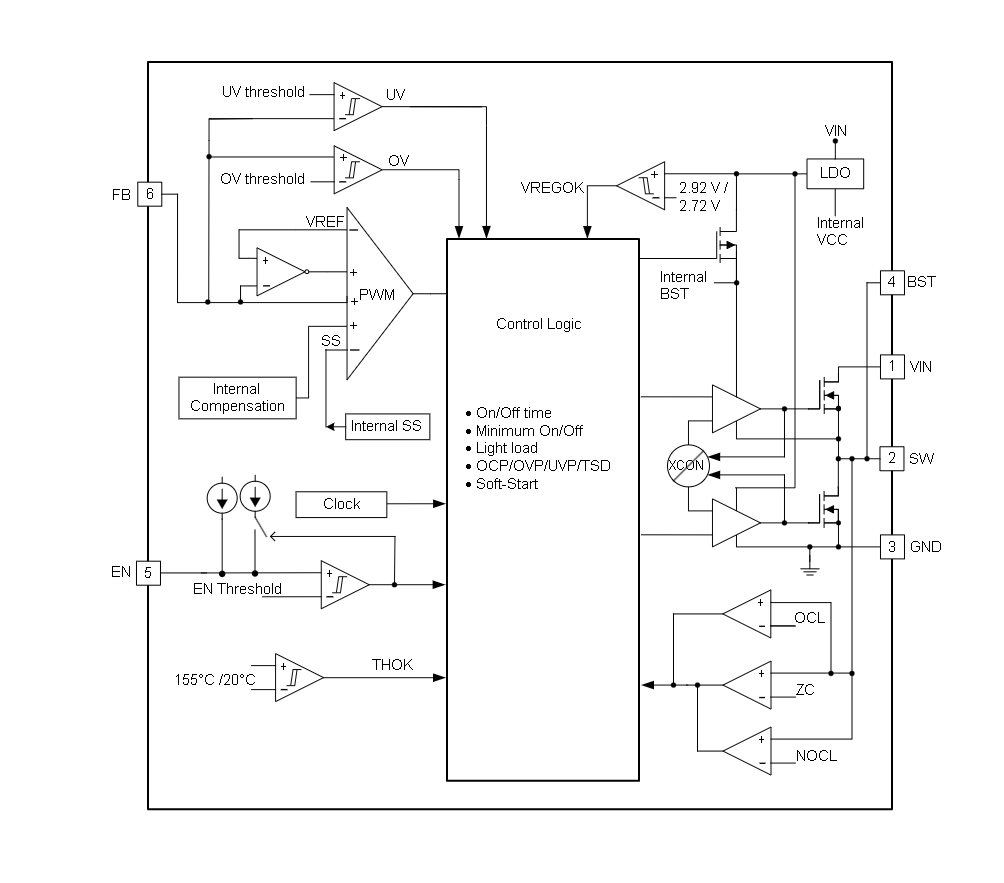

方框圖

1. 產品概述

TPS562242是一款高效、高功率密度的同步降壓轉換器，輸入電壓范圍為3V至17V，最大輸出電流為2A。該轉換器采用SOT-563封裝，集成了55.0mΩ和24.3mΩ的MOSFET，適用于廣泛的應用場景，如家電、視頻錄像機、WLAN、Wi-Fi接入點、調制解調器、電視、機頂盒和數字視頻錄像機等。

2. 主要特性

• ?寬輸入電壓范圍?：3V至17V，支持多種電源應用。
• ?高輸出電流?：最大輸出電流可達2A。
• ?高效能?：采用D-CAP3控制模式，提供快速瞬態響應，并支持低ESR輸出電容器，無需外部補償。
• ?小尺寸封裝?：1.6mm x 1.6mm的SOT-563封裝，節省空間。
• ?低功耗?：100μA的低靜態電流，適合低功耗應用。
• ?多種保護功能?：包括過壓保護（OVP）、過流保護（OCP）、欠壓鎖定（UVLO）、過熱保護（OTP）和欠壓保護（UVP）等。
• ?易于使用?：支持預偏置啟動，具有非鎖存保護特性，以及1.6ms的固定軟啟動時間。

3. 應用領域

• 家電
• 視頻錄像機
• WLAN、Wi-Fi接入點、調制解調器（包括電纜、DSL、GFAST）
• 小型商業路由器
• 電視、機頂盒和數字視頻錄像機

4. 功能描述

• ?D-CAP3控制模式?：提供快速瞬態響應，支持低ESR輸出電容器，無需外部補償。
• ?Eco-mode?：在輕載條件下維持高效率。
• ?軟啟動?：具有固定的1.6ms軟啟動時間，確保平穩啟動。
• ? 過壓保護（OVP） ?：當輸出電壓超過設定閾值時，自動關閉輸出，保護電路免受損壞。
• ? 過流保護（OCP） ?：通過循環電流限制保護電路免受過流損害。
• ? 熱關斷（OTP） ?：當結溫超過設定閾值時，自動關閉輸出，防止過熱。

5. 設計指南

• ?輸入/輸出電容器選擇?：根據應用需求選擇合適的輸入和輸出電容器，以確保穩定性和效率。
• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?布局與散熱?：遵循推薦的PCB布局指南，確保良好的散熱設計，以提高轉換器的可靠性和壽命。

6. 封裝與訂購信息

TPS562242采用1.6mm x 1.6mm的SOT-563封裝（DRL），具體封裝和訂購信息請參考文件末尾的“機械、封裝和可訂購信息”部分。

7. 文檔與支持

• 提供詳細的數據手冊和應用指南，幫助用戶進行設計和開發。
• 可通過TI的E2E?支持論壇獲取技術支持和設計幫助。
• 支持使用TI的WEBENCH? Power Designer工具進行定制電源設計。
