TPS61299 95nA 靜態電流、5.5V 升壓轉換器,具有輸入電流限制和快速瞬態性能數據手冊

科技綠洲 ? 2025-06-05 14:26 ? 次閱讀

TPS61299x/xA 是一款同步升壓轉換器,具有 95nA 的超低靜態電流和平均輸入電流限制。該器件為使用堿性電池和紐扣電池的便攜式設備提供電源解決方案。該器件在輕負載條件下具有高效率,可實現較長的運行時間,平均輸入電流限制可以避免電池在大電流下放電。

TPS61299x/xA 具有 0.5V 至 5.5V 的寬輸入電壓范圍和 1.8V 至 5.5V 的輸出電壓范圍。該器件具有 5mA 至 1.9A 的平均輸入電流限制的不同版本。具有 1.2A 電流限制的 TPS61299 可支持高達 500mA 的 3V 至 5V 轉換輸出電流,并在 200mA 負載下實現約 94% 的效率。
*附件:tps61299.pdf

TPS61299x/xA 在輸出電壓為 4.5V、5V 或 5.5V 時具有可選的快速負載瞬態性能。在快速負載瞬態中,當輸出電流從 0A 到 200mA 瞬態時,典型設置時間為 8μs。

TPS61299x 在禁用時支持真正關斷功能。TPS61299xA 在禁用時支持強制直通功能。客戶可以根據特定應用選擇其中任何一種。

TPS61299x/xA 采用 6 引腳 1.2mm x 0.8mm WCSP 封裝和 6 引腳 1.6mm x 1.6mm SOT563 封裝,可提供非常小的解決方案尺寸。

特性

  • 輸入電壓范圍:0.5V 至 5.5V
  • TPS61299x 的最小啟動電壓為 0.7V
  • TPS61299xA 的最小啟動電壓為 0.9V
  • TPS61299x 的輸入工作電壓低至 150mV,信號 VIN > 0.7V
  • TPS61299xA 的輸入工作電壓低至 150mV,信號 VIN > 0.9V
  • 輸出電壓范圍:1.8V 至 5.5V VSEL 引腳選擇輸出電壓
  • 平均輸入電流限制:5mA;25 毫安;50 毫安;100 毫安;250mA、500mA、1.2A、1.9A(不同版本)
  • 來自 VOUT 的 95nA 典型靜態電流
  • TPS61299x 從 VIN 到 GND 的典型關斷電流為 60nA
  • TPS61299xA 從 VIN 到 GND 的典型力通過電流為 30nA
  • 在 VIN = 3.6V、VOUT = 5V 和 IOUT =10μA 時效率高達 91%
  • 在 VIN = 3.6V、VOUT = 5V 和 IOUT =200mA 時,效率高達 94%
  • 快速瞬態性能:VIN = 3.6V、VOUT = 5V、IOUT = 0A -> 200mA 時設置時間 ~8μs
  • TPS61299x 在 EN 低電平時真正斷開連接
  • TPS61299xA 的強制通過在 EN 低電平時
  • 自動 PFM/PWM 模式轉換
  • VIN > VOUT 自動直通
  • 輸出 SCP 和熱關斷保護
  • 6 引腳 WCSP (1.2mm x 0.8mm) / SOT563 封裝 (1.6mm x 1.6mm)

參數


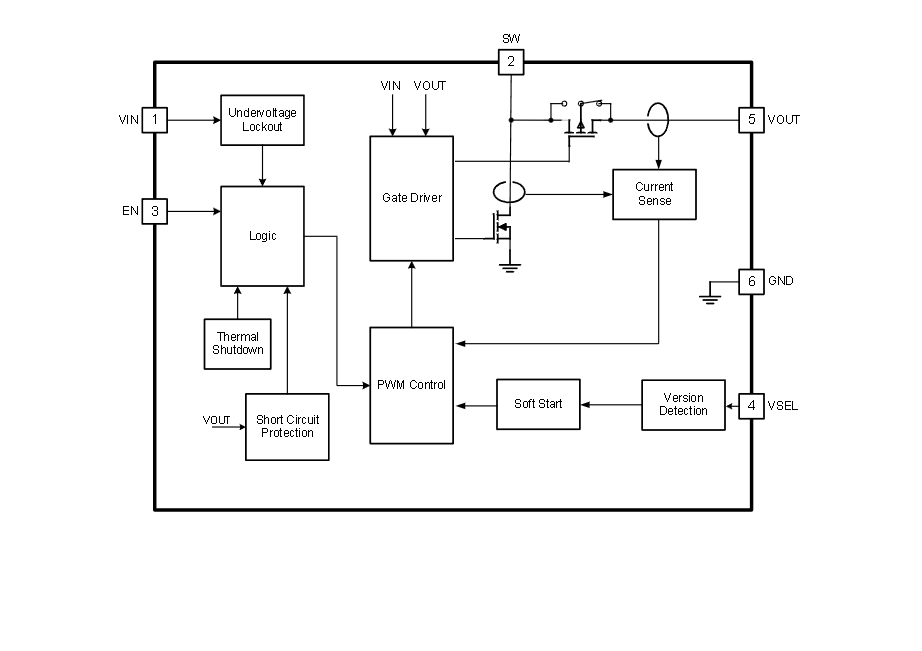

方框圖

1. 概述

TPS61299x/xA是一款具有超低靜態電流(95nA)和平均輸入電流限制的同步升壓轉換器,適用于便攜式設備如智能手表、智能手環和便攜式醫療設備。該轉換器支持寬輸入電壓范圍(0.5V至5.5V)和多種輸出電壓選項(1.8V至5.5V),并具有快速瞬態響應性能。

2. 主要特性

  • ?超低靜態電流?:典型值為95nA(從VOUT),60nA(TPS61299x的VIN到GND的關機電流),30nA(TPS61299xA的VIN到GND的強制導通電流)。
  • ?寬輸入電壓范圍?:0.5V至5.5V,啟動電壓低至0.7V(TPS61299x)或0.9V(TPS61299xA)。
  • ?多種平均輸入電流限制選項?:從5mA到1.9A,滿足不同應用需求。
  • ?高效率?:在輕載條件下也能保持高效率,如VIN=3.6V, VOUT=5V, IOUT=10μA時效率可達91%。
  • ?快速瞬態響應?:在輸出電壓為4.5V、5V或5.5V時,負載從0A到200mA的瞬態響應時間約為8μs。
  • ?可選的真關機或強制導通功能?:TPS61299x在EN引腳為低電平時進入真關機模式,而TPS61299xA則進入強制導通模式。
  • ?小封裝尺寸?:提供6引腳1.2mm x 0.8mm WCSP封裝和6引腳1.6mm x 1.6mm SOT563封裝。

3. 應用領域

  • ?智能手表和智能手環?
  • ?便攜式醫療設備?
  • ?真無線立體聲(TWS)耳機?

4. 功能描述

  • ?自動PFM/PWM模式轉換?:根據負載條件自動在PFM和PWM模式之間切換,以優化效率。
  • ?輸出短路保護和熱關斷保護?:提供過流保護、短路保護和熱關斷功能,確保設備安全。
  • ?版本檢測功能?:通過VSEL引腳選擇不同的輸出電壓設置,并在啟動時自動檢測VSEL引腳配置。
  • ?快速負載瞬態性能?:在快速負載瞬態模式下,提供更快的瞬態響應速度,以滿足對動態性能要求較高的應用。

5. 設計指南

  • ?電感選擇?:建議使用1μH的電感器,以確保最佳性能。
  • ?輸出電容選擇?:根據輸出紋波和環路穩定性要求選擇合適的輸出電容。推薦使用X5R或X7R陶瓷電容,有效電容值應在4μF至1000μF之間。
  • ?輸入電容選擇?:使用多層X(jué)5R或X7R陶瓷電容作為輸入解耦電容,電容值建議為10μF。
  • ?布局建議?:輸入和輸出電容應盡可能靠近IC放置,以減小寄生參數和噪聲干擾。同時,注意散熱設計,確保IC在工作時不超過最大結溫。

6. 封裝與訂購信息

TPS61299x/xA提供多種封裝選項和訂購信息,具體請參考文件末尾的機械、封裝和可訂購信息部分。

7. 文檔與支持

  • 提供詳細的數據手冊和應用指南,幫助用戶進行設計和開發。
  • 可通過TI的E2E?支持論壇獲取技術支持和設計幫助。
  • 支持使用TI的WEBENCH?工具進行電源設計。
