TPS61299-Q1 是一款同步升壓轉換器，具有 95nA 的超低靜態電流和平均輸入電流限制。該器件為使用堿性電池和紐扣電池的便攜式設備提供電源解決方案。該器件在輕負載條件下高效運行，以實現較長的運行時間，平均輸入電流限制可以避免電池在大電流下放電。

TPS61299-Q1 具有 0.5V 至 5.5V 的寬輸入電壓范圍和 1.8V 至 5.5V 的輸出電壓范圍。該器件的平均輸入電流限制為 1.2A。具有 1.2A 電流限制的 TPS61299-Q1 可支持從 3V 到 5V 轉換的高達 500mA 的輸出電流，并在 200mA 負載下實現約 94% 的效率。
*附件：tps61299-q1.pdf

TPS61299-Q1 在輸出電壓為 4.5V、5V 或 5.5V 時具有可選的快速負載瞬態性能。

TPS61299-Q1 在禁用時支持真關斷功能。

TPS61299-Q1 采用 1.6mm × 1.6mm SOT563 封裝，提供非常小的解決方案尺寸。

特性

• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：0.5V 至 5.5V
• 0.7V 最小啟動輸入電壓
• 輸入工作電壓低至 150mV，信號 VIN > 0.7V
• 輸出電壓范圍：1.8V 至 5.5V VSEL 引腳選擇輸出電壓
• 平均輸入電流限制：1.2A
• 來自 VOUT 的 95nA 典型靜態電流
• 來自 VIN 和 SW 的 60nA 典型關斷電流
• 在 VIN = 3.6V、VOUT = 5V 和 IOUT = 10μA 時，效率高達 91%
• 在 VIN = 3.6V、VOUT = 5V 和 IOUT = 200mA 時，效率高達 94%
• 在 EN 低電平時實現真正斷開
• 自動 PFM/PWM 模式轉換
• VIN > VOUT 自動直通
• 輸出 SCP 和熱關斷保護
• SOT563 封裝 （1.6mm x 1.6mm）

參數

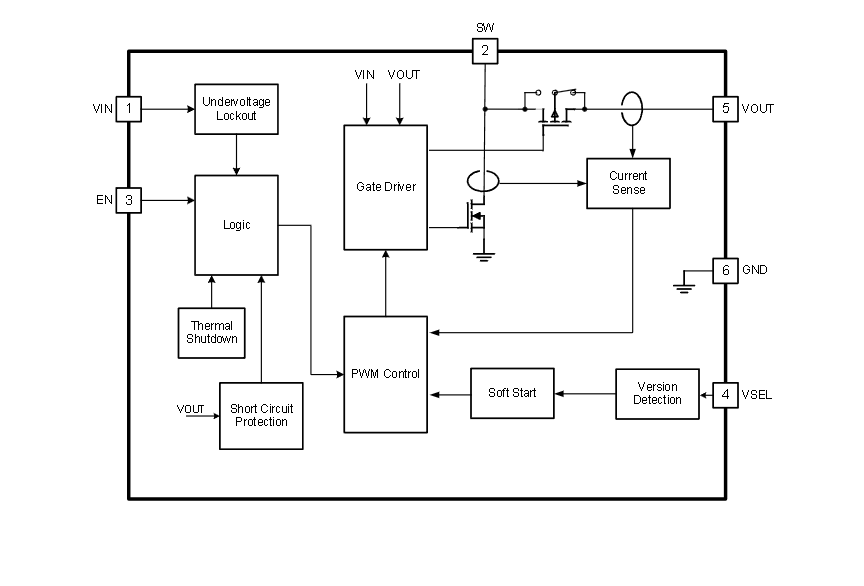

方框圖

1. 產品概述

TPS61299-Q1是一款同步升壓轉換器，具有超低靜態電流（95nA）和平均輸入電流限制（1.2A）功能。它專為便攜式設備設計，如使用堿性電池或紐扣電池的設備。該轉換器支持寬輸入電壓范圍（0.5V至5.5V）和寬輸出電壓范圍（1.8V至5.5V），并提供快速瞬態響應。

2. 主要特性

• ?超低靜態電流?：典型值為95nA，支持長電池壽命。
• ?平均輸入電流限制?：1.2A，避免電池高電流放電。
• ?寬輸入/輸出電壓范圍?：輸入電壓0.5V至5.5V，輸出電壓1.8V至5.5V。
• ?高效率?：在VIN=3.6V，VOUT=5V，IOUT=200mA條件下，效率可達94%。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?小尺寸封裝?：采用1.6mm×1.6mm的SOT563封裝。
• ?保護功能?：包括輸出短路保護和熱關斷保護。

3. 應用領域

• ?汽車信息娛樂系統和儀表板?：提供穩定可靠的電源支持。
• ?汽車后燈?：滿足汽車照明的電源需求。
• ? 高級駕駛輔助系統（ADAS） ?：為ADAS模塊提供高效電源。

4. 功能描述

• ?升壓控制操作?：采用滯環電流模式控制，保持電感紋波電流恒定。
• ?輸出電壓選擇?：通過VSEL引腳選擇不同的輸出電壓設置。
• ?自動PFM/PWM模式轉換?：根據負載條件自動切換工作模式以提高效率。
• ?自動直通功能?：當VIN>VOUT時，自動進入直通模式。
• ?軟啟動功能?：限制啟動時的浪涌電流。
• ?輸入電流限制?：防止輸入電流過大導致電池快速放電。

5. 典型應用電路

• ?快速瞬態模式?：提供8μs的負載瞬態響應時間，適用于需要快速響應的應用。
• ?正常模式?：具有更好的負載調節性能，適用于對穩定性要求較高的應用。
• ?設計步驟?：包括最大輸出電流估算、電感器選擇、輸出電容器和輸入電容器的選擇等。

6. 布局與熱設計

• ?布局指南?：建議主電流路徑和電源地路徑使用寬而短的走線，以減少穩定性和EMI問題。
• ?熱設計?：確保最大結溫不超過125°C，通過計算最大允許耗散功率并維持實際功耗低于該值。
