TPS61033X 是一個同步升壓轉換器。該設備為由各種電池和其他電源供電的便攜式設備和智能設備提供電源解決方案。TPS61033 在整個溫度范圍內具有 5.5A（典型值）的谷值開關電流限制，TPS610333 具有 1.85A（典型值）的谷值開關電流限制。
*附件：tps610333.pdf

TPS61033X 使用自適應恒定導通時間谷值電流控制拓撲來調節輸出電壓，并以 2.4MHz 的開關頻率運行。通過配置 MODE 引腳，輕負載時有兩種可選模式：自動 PFM 模式和強制 PWM，以平衡輕負載時的效率和抗噪能力。在輕負載條件下，TPS61033X 的 V IN 消耗 20μA 的靜態電流。在關斷期間，TPS61033X與輸入電源完全斷開，僅消耗 0.1μA 的電流，以實現較長的電池壽命。TPS61033X具有 5.75V 輸出過壓保護、輸出短路保護和熱關斷保護。

TPS61033X 采用 2.1mm × 1.6mm SOT583 封裝，具有極小的解決方案尺寸，并且外部元件數量最少。

特性

• 輸入電壓范圍：1.8 V 至 5.5 V
• 輸出電壓范圍：2.2 V 至 5.5 V（TPS61033）
  • FB 連接到 VIN 輸出電壓，以實現固定的 5.0 V（TPS61033X）
• 兩個谷值開關電流限制選項
  • TPS61033：5.5A 典型值
  • TPS610333：1.85A（典型值）
• 高效率和功率能力
  • 兩個 25mΩ （LS） / 46mΩ （HS） MOSFET
  • 支持高達 2.4 MHz 的小 L-C
  • 在 V IN = 3.3V、V OUT = 5V 和 I OUT = 1A 時，效率高達 93.42%
  • 在 V IN = 3.3V、V OUT = 5V 和 I OUT = 2A 時，效率高達 90.78%
• 延長系統運行時間
  • 流入 V IN 引腳的典型靜態電流為 20μA
  • V OUT 引腳的典型靜態電流為 5.3μA
  • 典型 0.1μA 關斷電流
• 在 –40°C 至 +125°C 范圍內，基準電壓精度為 ±1.5%
• 帶窗口比較器的電源良好輸出
• 輕負載時引腳可選的自動 PFM 或強制 PWM 模式
• V IN > V OUT 時的直通模式
• 安全和堅固的作特點
  • 關斷期間輸入和輸出之間的真正斷開
  • 輸出過壓和熱關斷保護
  • 輸出短路保護
• 2.1mm × 1.6mm SOT583 8 引腳封裝

參數

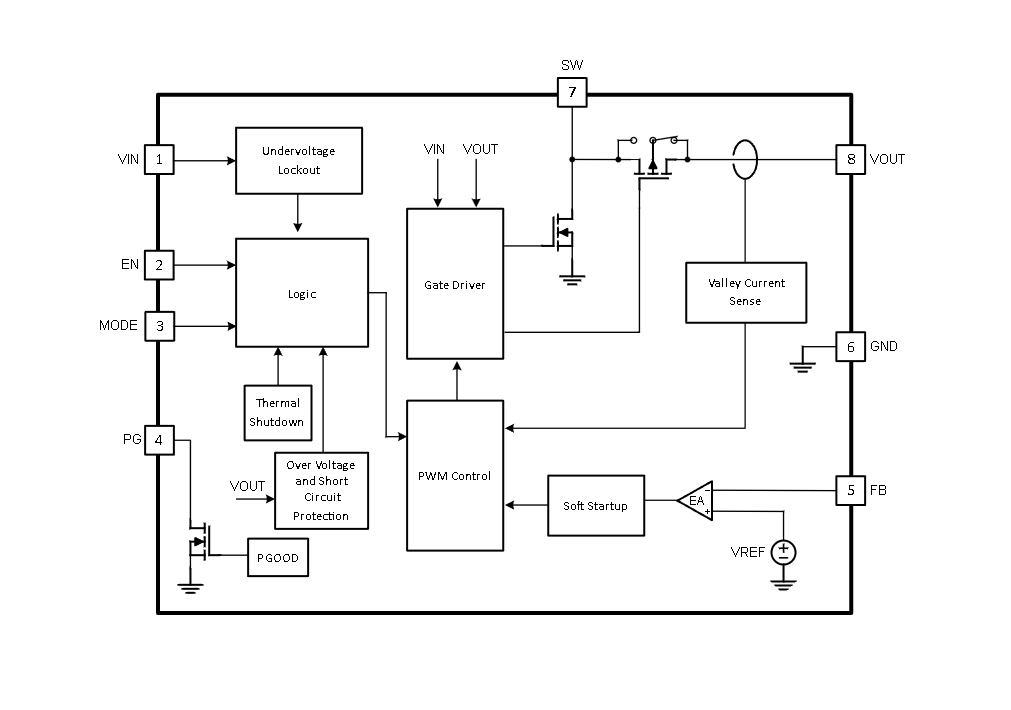

方框圖

1. 概述

TPS610333是一款全集成同步升壓DC/DC轉換器，專為便攜式設備和智能設備設計，提供高達1.85A的谷值開關電流限制。該轉換器具有高效率、低靜態電流、小型封裝和多種保護功能等特點。

2. 主要特性

• ?輸入電壓范圍?：1.8V至5.5V
• ?輸出電壓范圍?：2.2V至5.5V（TPS61033）或固定5V（TPS610333）
• ?高效率?：在VIN=3.3V, VOUT=5V, IOUT=1A時，效率可達93.42%
• ?低靜態電流?：VIN引腳典型靜態電流為20μA，VOUT引腳典型靜態電流為5.3μA，關機電流為0.1μA
• ?小型封裝?：采用2.1mm×1.6mm的SOT583 8引腳封裝
• ?多種保護功能?：包括輸出過壓保護、熱關斷保護、輸出短路保護等

3. 應用領域

• 平板電腦（多媒體）
• 智能音箱
• 移動POS機

4. 功能描述

• ?工作模式?：支持PWM和PFM兩種工作模式，通過MODE引腳選擇。輕載時自動切換至PFM模式以提高效率。
• ?軟啟動?：內置軟啟動功能，防止啟動時的電流沖擊。
• ?輸出放電功能?：通過PG引腳實現輸出放電功能，確保輸出電壓快速降至接近0V。
• ?電源良好指示?：集成電源良好指示器，用于監控輸出電壓狀態。

5. 設計指南

• ?電感選擇?：根據負載電流和期望的紋波電流選擇合適的電感值。推薦電感值范圍為0.33μH至2.9μH。
• ?輸出電容選擇?：根據負載瞬態響應和穩定性要求選擇合適的電容值和ESR。推薦使用X5R或X7R陶瓷電容。
• ?布局與散熱?：優化PCB布局，減小寄生電感和電阻；確保足夠的散熱面積，以提高可靠性。

6. 封裝與訂購信息

TPS610333采用SOT583 8引腳封裝，具體封裝尺寸和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。
