TPS61033-Q1 是一款同步升壓轉換器。該設備為便攜式設備和智能設備提供電源解決方案，由各種電池和其他電源供電。TPS61033-Q1 在整個溫度范圍內具有 5.5A（典型值）谷值開關電流限制，TPS610333-Q1 具有 1.85A（典型值）谷值開關電流限制。

TPS61033-Q1 使用自適應、恒定導通時間谷值電流控制拓?fù)鋪碚{(diào)節輸出電壓，并以 2.4MHz 的開關頻率運行。通過配置 MODE 引腳，輕負載時有兩種可選模式：自動 PFM 模式和強制 PWM。這些模式在輕負載下平衡效率和抗噪性。TPS61033-Q1 在輕負載條件下從 V IN 消耗 20 μA 的靜態電流。在關斷期間，TPS61033-Q1 與輸入電源完全斷開，僅消耗 0.1 μA 的電流，以實現較長的電池壽命。TPS61033-Q1 具有 5.75V 輸出過壓保護、輸出短路保護和熱關斷保護。
*附件：tps610333-q1.pdf

TPS61033-Q1 采用 2.1mm × 1.6mm SOT-5X3 （8） 封裝，采用小尺寸解決方案，外部元件數量最少。

特性

• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：1.8V 至 5.5V
• 輸出電壓范圍：2.2 V 至 5.5 V （TPS61033）
  • 當 FB 連接到 VIN 時，輸出電壓固定為 5.0 V （TPS61033X ）
• 兩個谷值開關電流限制選項
  • TPS61033-Q1：5.5A（典型值）
  • TPS610333-Q1：1.85A（典型值）
• 高效率和功率能力
  • 兩個 25mΩ （LS） / 46mΩ （HS） MOSFET
  • 支持高達 2.4 MHz 的小 L-C
  • 在 V IN = 3.3 V、V OUT = 5 V 和 I OUT = 1 A 時，效率高達 93.42%
  • 在 V IN = 3.3 V、V OUT = 5 V 和 I OUT = 2 A 時，效率高達 90.78%
• 延長系統運行時間
  • 流入 V IN 引腳的典型靜態電流為 20μA
  • V OUT 引腳的典型靜態電流為 5.3μA
  • 典型 0.1μA 關斷電流
• 在 –40°C 至 +125°C 范圍內，基準電壓精度為 ±1.5%
• 帶窗口比較器的電源良好輸出
• 輕負載時引腳可選的自動 PFM 或強制 PWM 模式
• 擴頻頻率調制
• V IN > V OUT 時的直通模式
• 安全和堅固的作特點
  • 關斷期間輸入和輸出之間的真正斷開
  • 輸出過壓和熱關斷保護
  • 輸出短路保護
• 2.1mm × 1.6mm SOT-5X3 8 引腳封裝

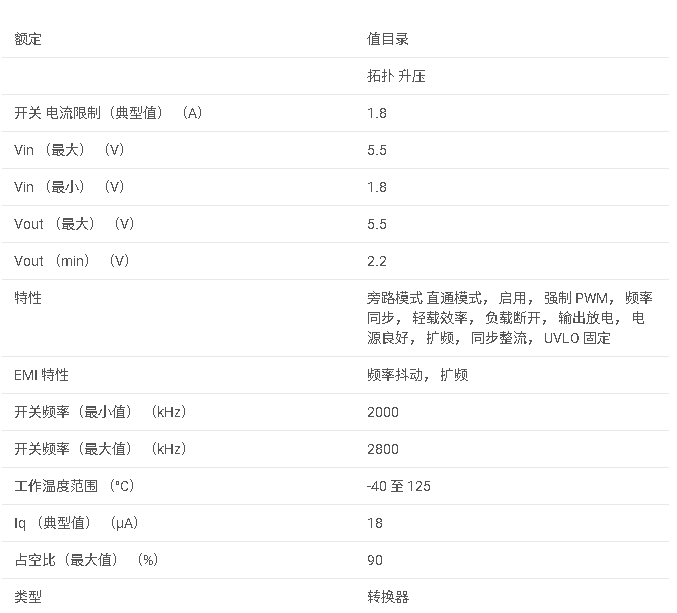

參數

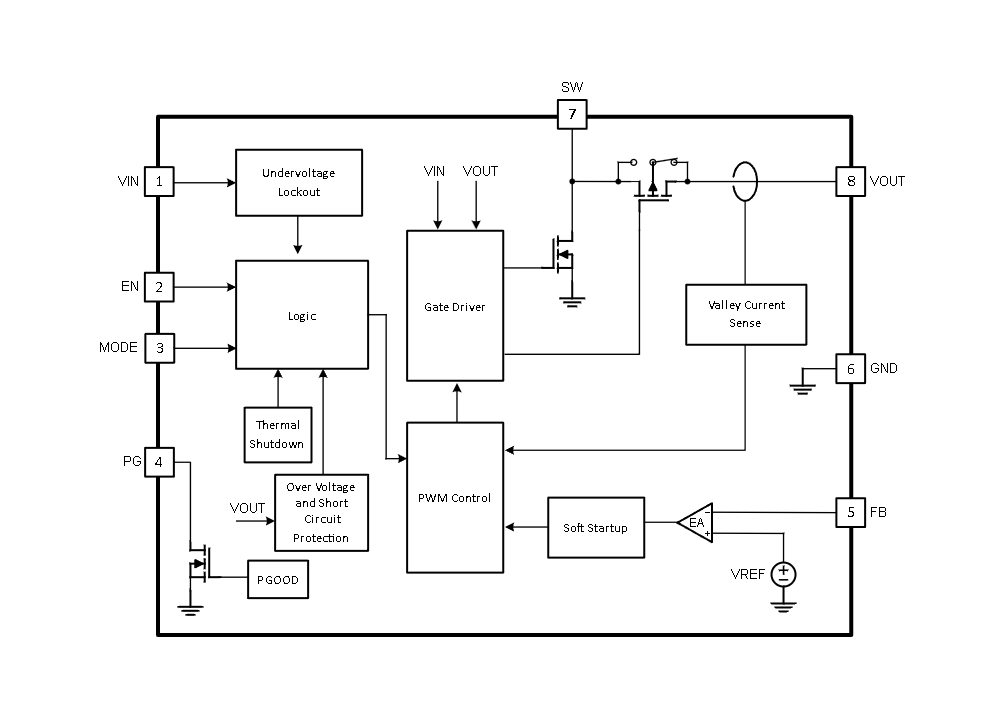

方框圖

1. 產品概述

TPS610333-Q1是一款全集成同步升壓轉換器，具有1.85A（典型值）的谷值開關電流限制，適用于便攜式設備和智能設備。它采用AEC-Q100標準，支持-40°C至+125°C的寬溫度范圍，并具備功能安全能力。

2. 主要特性

• ?輸入電壓范圍?：1.8V至5.5V
• ?輸出電壓?：固定5V（通過連接FB引腳至VIN實現）
• ?輸出電流?：1.85A（典型值）
• ?開關頻率?：高達2.4MHz
• ?高效率?：在特定條件下可達90.78%
• ?低靜態電流?：20μA（VIN引腳），5.3μA（VOUT引腳），0.1μA（關機狀態）
• ?保護功能?：輸出過壓保護、熱關斷保護、輸出短路保護
• ?小封裝?：2.1mm × 1.6mm SOT-5X3 8-Pin封裝
• ?模式選擇?：輕載時可選自動PFM或強制PWM模式

3. 功能描述

• ?自適應恒定時間谷值電流控制?：通過調整開關頻率來保持輸出電壓穩定。
• ?軟啟動?：限制啟動時的浪涌電流，保護電路。
• ?輸出電壓設置?：通過連接FB引腳至VIN實現固定5V輸出。
• ?電流限制?：采用谷值電流限制方案，防止過載。
• ?直通模式?：當輸入電壓高于輸出電壓時，設備進入直通模式，減少功耗。
• ?電源良好指示?：集成電源良好輸出，簡化電源排序和監控。
• ?輸出放電功能?：通過PG引腳實現輸出放電，確保安全關機。

4. 應用領域

• ? 平板電腦（多媒體） ?
• ?智能音箱?
• ?移動POS機?

5. 典型應用電路

文檔提供了TPS610333-Q1的典型應用電路圖，包括輸入電壓、輸出電壓、電感、電容等關鍵元件的配置。

6. 設計指導

• ?電感選擇?：根據負載電流和開關頻率選擇合適的電感值。
• ?輸出電容選擇?：考慮輸出紋波和環路穩定性，選擇合適的電容值和類型。
• ?布局和接地?：遵循布局指南，確保良好的接地連接，減少電磁干擾。

7. 設備支持

• ?文檔更新通知?：用戶可注冊接收文檔更新通知。
• ?社區支持?：TI E2E支持論壇提供設計幫助和解答。
• ?商標和靜電放電警告?：文檔中包含了相關商標信息和靜電放電警告。
