在連接器、精密電子元件等制造領域,PIN針的質量直接關乎產品的性能和可靠性。然而,傳統的檢測方式在面對“藏”在產品內部的PIN針時,往往難以達到良好效果——“內嵌型”PIN針高度、彎曲度、位置度等關鍵缺陷難以精準捕捉,成為困擾行業的痛點。
“內嵌型”PIN針
· 看不見內嵌PIN針的高度和彎曲度,單一2D相機難檢 · 測不準針頭形態多,尖面針頭頂點定位是3D視覺的難點 · 成本高超高精度測量往往需要高昂的硬件成本投入 針對PIN針視覺檢測的此項難題,維視智造推出以2D+3D視覺融合技術為核心的DDS-3DF PIN針檢測系統,為“內嵌型”PIN針視覺檢測及PIN針整體質檢帶來創新性的解決方案。
“內嵌型”PIN針難點擊破
看得清:2D+3D融合成像,穿透視野盲區
不同于“露出型”PIN針,“內嵌型”PIN針因其針身藏于槽內,單一2D相機無法從正面完成高度檢測。維視PIN針檢測系統采用2D+3D融合視覺解決“內嵌型”PIN針的成像問題:
2D視覺:精準捕捉PIN針的位置度、間距、歪斜情況(XY平面);
3D視覺:精確測量PIN針的高度(Z方向)和彎曲度,解決內嵌結構的深度檢測難題。

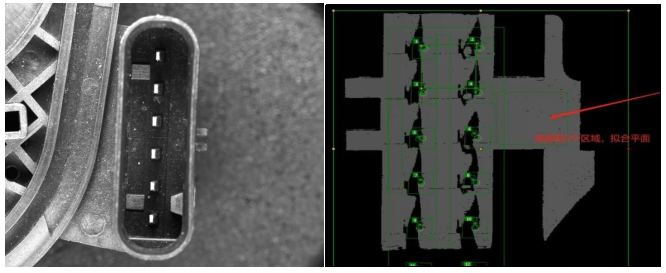

2D+3D成像圖
測得準:多類型針頭,一步搞定
PIN針的針頭有“平面”和“尖面”兩種,3D相機在做高度測量時,尖面針頭的頂點往往難以擬合。維視PIN針檢測系統,獨創2D引導3D頂點定位技術,有效提升了不同針頭類型PIN針檢測的兼容性:
2D視覺:憑借其在XY方向的高分辨率,輕松、精準定位針頭(尤其是尖面針頭)的頂點坐標;
3D視覺:根據2D提供的精確XY位置,在深度圖中直接提取對應點的Z向高度值作為測量依據。

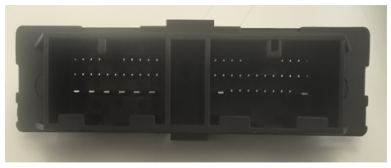

不同針頭的PIN針

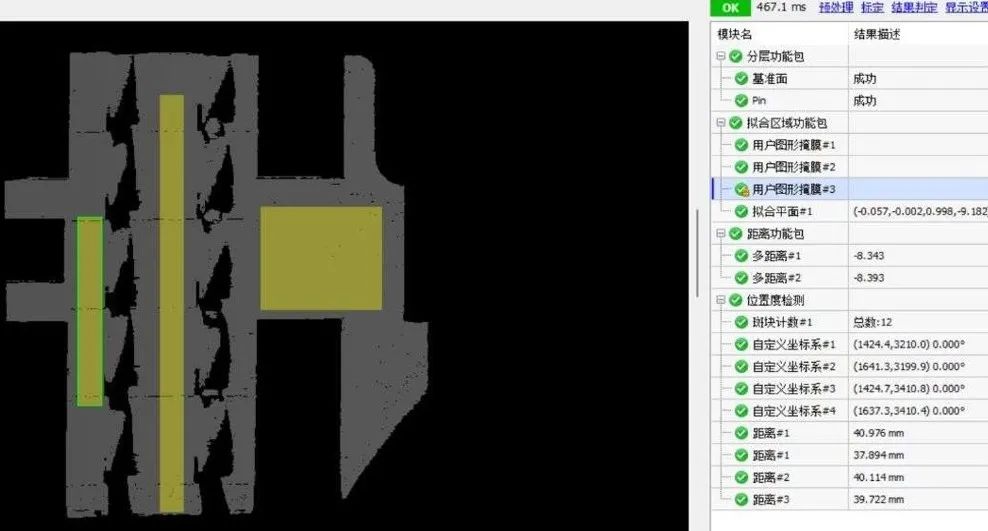

2D+3D融合測量
省成本:融合視覺配置更優,數倍降本
作為高精度測量項目,PIN針檢測往往需要投入較大的硬件成本。維視PIN針檢測系統充分利用2D相機在XY方向的高精度優勢,減少了對3D相機水平精度的過度依賴:整體系統支持選用更小視野、更具成本效益的3D相機;
同時得益于VisonBank智能視覺軟件優異的2D+3D+AI算法一站式集成能力,整套視覺系統基本達到最優配置——
可在保證超高精度(位置度重復定位精度可達0.02mm,高度定位精度可達0.01mm)檢測的同時,硬軟件成本顯著降低。

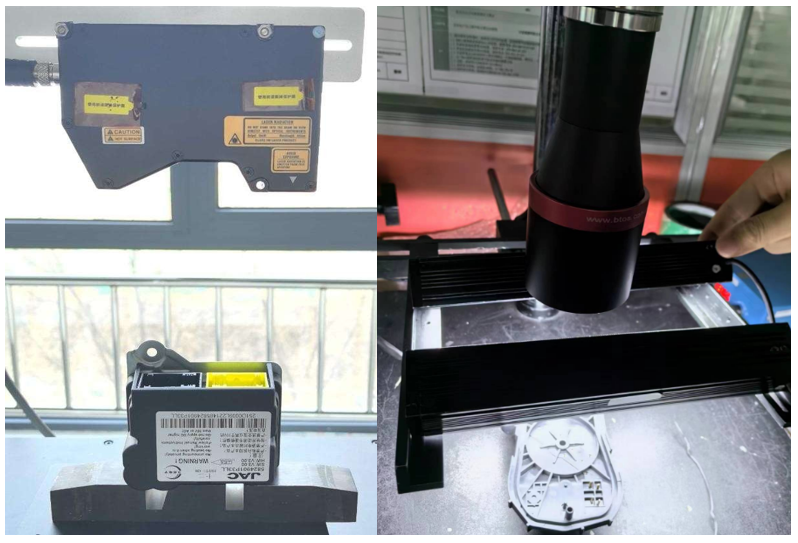

2D+3D融合標定技術
PIN針質量綜合管控
DDS-3DF PIN針檢測系統不僅專注于攻克內嵌PIN針的檢測難點,更可在系統上快速疊加相對簡單的“露出型”PIN針和外殼缺陷檢測功能,滿足電子元件檢測的綜合需求。
高效運行:標準配置下,最高可達每秒檢測1個產品的節拍
功能完備:支持良率統計、缺陷圖片存檔、多配方管理,助力數字化質量管理
靈活通訊:提供IO、TCP/IP自由口、PLC協議等多種通訊方式,輕松對接產線

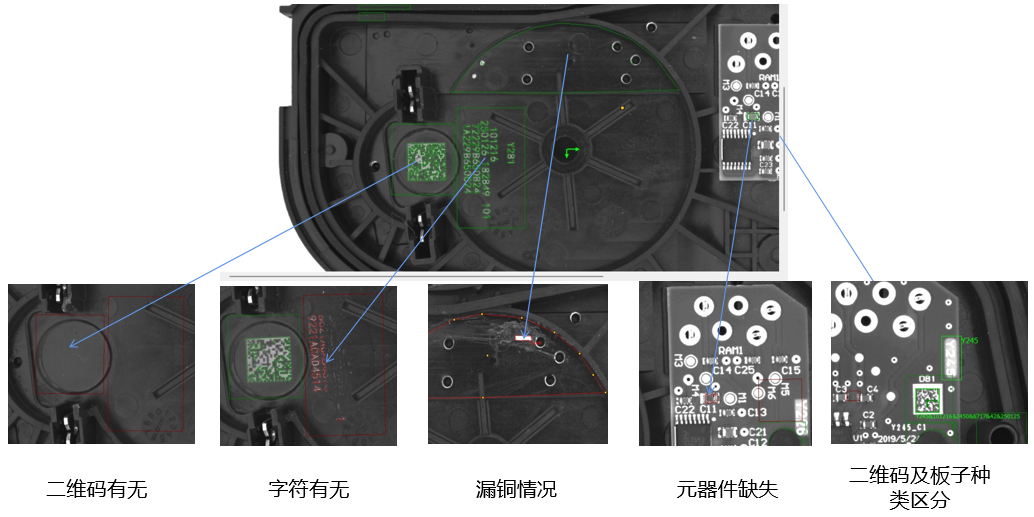

電子元件綜合檢測 在國家全面推進“新型工業化”與“制造業數字化轉型”的浪潮下,維視智造堅持核心視覺檢測技術自主研發,不斷為設備制造商提供高性價比、可快速配置的智能視覺系統解決方案,幫助終端企業生產降本增效,攜手推進中國制造向“精”向“智”的躍遷。
-
