一、引言
在電視液晶屏的制造與使用過程中,斷路和短路問題頻繁出現,嚴重影響屏幕顯示質量與使用壽命。激光修復技術憑借其高精度、非接觸等優勢,成為解決此類問題的有效手段。深入探究利用激光對液晶屏斷路和短路單元進行切割或熔接的修復原理,對提升液晶面板修復水平意義重大。
二、激光切割修復斷路原理
(一)基本原理
激光切割修復斷路基于激光的熱效應和燒蝕原理。高能量密度的激光束聚焦于斷路處,瞬間將局部材料加熱至熔點甚至沸點,使材料迅速熔化、氣化,形成微小的切割槽 。通過精確控制激光的能量、脈寬、頻率等參數,沿著斷路位置進行切割,去除斷路處的不良材料或雜質,將斷路兩側的正常線路重新隔離,避免干擾,為后續的線路連接創造條件。
(二)技術要點
在激光切割過程中,激光束的聚焦精度至關重要。需采用高分辨率的光學聚焦系統,確保激光束能精準作用于目標區域,避免對周圍正常線路造成損傷。同時,要根據斷路線路的材質和寬度,合理調整激光參數。例如,對于金屬材質的細線路,需降低激光能量,增加脈沖頻率,以實現精細切割。
三、激光熔接修復短路原理
(一)基本原理
激光熔接修復短路是利用激光的高熱量使短路處的材料熔化,在冷卻凝固過程中,實現線路的重新連接和導通。當激光束照射到短路部位時,材料吸收激光能量迅速升溫熔化,原本相互接觸或粘連的短路線路在液態下重新融合,冷卻后形成新的、良好的導電連接結構,從而消除短路現象,恢復線路正常導電性能。
(二)技術要點
激光熔接時,對激光能量的控制要求極高。能量過低,無法使材料充分熔化,導致熔接不牢固;能量過高,則可能使線路過度熔化甚至燒穿,造成新的損傷。此外,冷卻過程的控制也不容忽視。需采用合適的冷卻方式,如氣體輔助冷卻,使熔接部位快速均勻冷卻,形成穩定的連接結構,保證線路的電氣性能和機械強度。
顯示面板激光修復設備:精密修復解決方案?
?

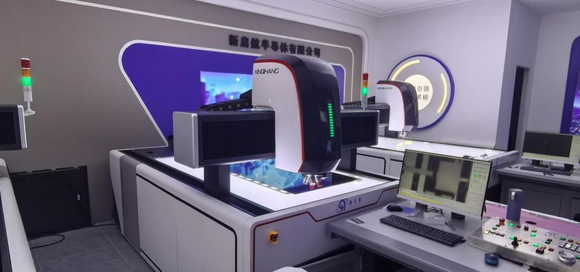

新啟航水冷激光修復設備搭載NW激光器,整合精密光學系統、鐳射加工/觀測專用顯微鏡及光學物鏡,構建起高精度修復核心架構。設備采用X/Y軸自動精細調節、Z軸半自動智能調節模式,搭配大理石精密光學基礎載物平臺,以卓越的穩定性和操控性,實現對工件特定材質層短路缺陷的精準修補,展現出強大且專業的鐳射修復能力。
一、多元適配的應用場景?
本設備專為TFT-LCD系列液晶面板修復設計,可覆蓋15.6寸至120寸全尺寸范圍,精準攻克LCD面板常見不良現象。無論是惱人的亮點、暗點,還是復雜的斷半線、豎彩線、豎彩黑線、單豎黑線、雙豎黑線及橫網等缺陷,都能通過先進的鐳射修復技術快速處理,為液晶面板品質提升提供可靠保障。?
二、智能協同的先進控制系統?

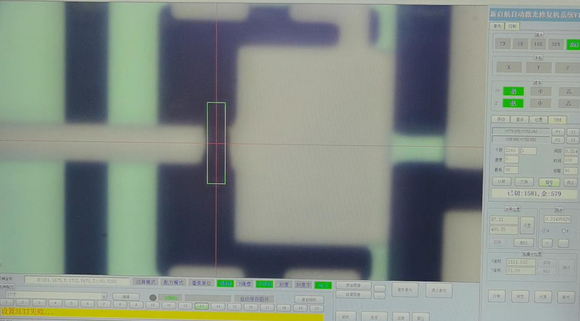

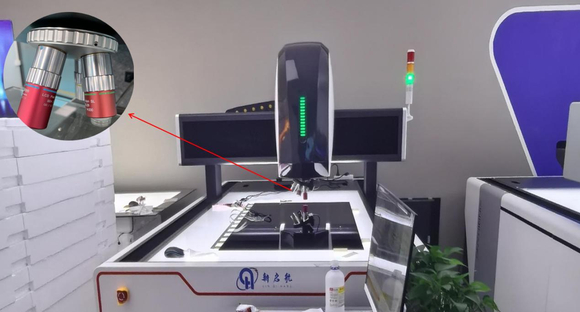

設備采用前沿多線程技術、COM技術,深度融合運動算法與圖像視覺算法,實現電機驅動系統、激光控制系統、圖像識別系統的高效聯動。憑借微米級精準控制能力,可快速、準確鎖定產品缺陷點。此外,設備提供全自動四孔鼻輪調焦功能,并支持選配四孔電動鼻輪,滿足多樣化使用需求。同時,簡潔直觀的操作界面設計,大幅降低操作人員的學習成本與使用門檻。?
三、靈活高效的高兼容性軟件系統?
針對不同型號激光控制器通訊協議的差異,本設備軟件系統進行深度優化。通過將多種激光器通訊協議集成于同一軟件,操作人員僅需通過簡單的軟件選項,即可激活當前使用的激光器。這種設計使激光器對操作者完全透明,讓操作人員專注于工藝與功能實現,無需關注激光器具體型號差異,顯著提升工作效率與便捷性。?
