LMR36500 具有 6μA IQ 的 3V 至 65V、50mA 超小型同步降壓轉換器數據手冊

科技綠洲 ? 2025-06-04 18:20 ? 次閱讀

LMR36500 是業界最小的 65V、50mA 同步降壓直流/直流轉換器,采用 4mm 2 HotRod 封裝。這款易于使用的轉換器可以處理高達 70 V 的輸入電壓瞬變,提供出色的 EMI 性能,并支持固定、3.3 V、5 V 和其他可調輸出電壓。

LMR36500 采用具有內部補償的峰值電流模式控制架構,以最小的輸出電容保持穩定運行。從 RT 引腳到地選擇正確電阻器的LMR36500可在 200 kHz 至 2.2 MHz 的寬范圍內從外部編程為任何所需的開關工作頻率。精確的 EN/UVLO 功能允許在啟動和關閉期間對設備進行精確控制。PGOOD 標志具有內置毛刺濾波器和延遲釋放功能,可真實指示系統狀態,無需外部電壓監控器。緊湊的設計尺寸和豐富的 LMR36500 功能集簡化了各種工業應用的實現。
*附件:lmr36500.pdf

特性

  • 功能安全
  • 專為堅固耐用的工業應用而設計:
    • 結溫范圍 –40°C 至 +150°C
    • 高達 70 V 的輸入瞬態能力
    • 寬輸入電壓范圍:3.0 V(下降閾值)至 65 V
    • 最大限度地減少開關節點振鈴以降低 EMI
    • 提供可調和固定輸出 3.3V 和 5V 電壓選項
  • 專為可擴展的工業電源而設計:
    • 引腳兼容 LMR36503(65 V,300 mA)和 LMR36506(65 V,600 mA)
    • 可調開關頻率:200 kHz 至 2.2 MHz,帶 RT 引腳變體
  • 最小化設計尺寸和成本:
    • 超小型 2mm × 2mm HotRod? 封裝
  • 在整個負載范圍內具有高效率和低功耗:
    • 1MHz 時峰值效率大于 80%(3.3V V 輸出)

參數

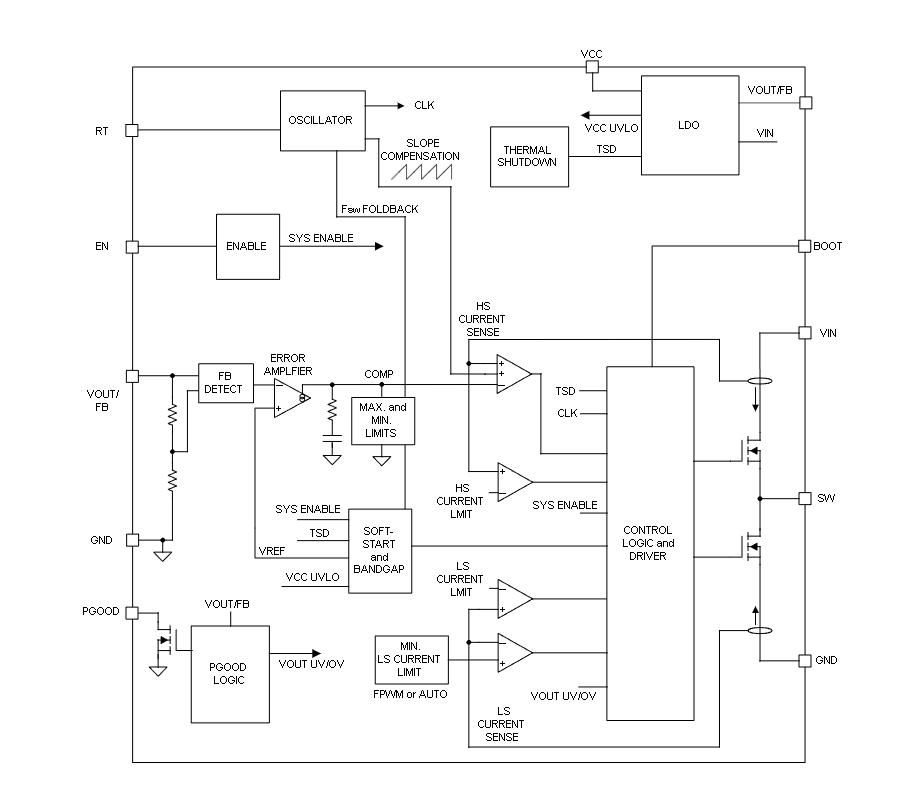

方框圖

1. 產品概述

LMR36500是一款寬輸入電壓范圍(3V至65V)、高效率、易于使用的同步降壓DC/DC轉換器,專為小型化和輕負載效率優化而設計。該轉換器適用于多種工業應用,如工廠自動化、建筑自動化、家用電器及便攜式電子設備等。

2. 主要特性

  • ?寬輸入電壓范圍?:3V至65V,輸入瞬態能力高達70V
  • ?輸出電流?:50mA
  • ?高效率?:峰值效率超過80%(在1MHz,3.3V輸出時)
  • ?可調開關頻率?:200kHz至2.2MHz,通過RT引腳設置
  • ?功能安全?:提供文檔支持功能安全系統設計
  • ?小型封裝?:2mm x 2mm HotRod? QFN封裝
  • ?低EMI?:最小化開關節點振鈴,減少電磁干擾
  • ?豐富保護功能?:過流保護、熱關斷保護等

3. 應用領域

  • 工廠自動化:現場傳感器和過程傳感器
  • 建筑自動化:HVAC和火災安全通知及探測器
  • 家用電器:花園工具和電動工具
  • 便攜式電子設備:耳機和耳塞

4. 功能描述

  • ?峰值電流模式控制?:內置補償,支持穩定操作,最小化輸出電容需求
  • ?可編程開關頻率?:通過RT引腳選擇,滿足不同應用需求
  • ?精密EN/UVLO功能?:精確控制設備啟動和關閉
  • ?PGOOD標志?:內置延遲釋放的真電源良好指示,無需外部電壓監視器

5. 典型應用電路

文檔提供了LMR36500的典型應用電路圖,包括輸入電容、輸出電容、電感、反饋電阻等關鍵元件的配置。用戶可根據實際需求調整這些元件的值,以滿足特定的性能指標。

6. 設計指南

  • ?輸出電壓設置?:通過反饋電阻分壓器設置固定或可調輸出電壓
  • ?電感選擇?:考慮電感值和飽和電流,以滿足負載需求
  • ?輸出電容選擇?:選擇低ESR的陶瓷電容,優化瞬態響應和穩定性
  • ?布局和散熱?:關鍵元件應緊密布局,減少寄生參數;確保足夠的PCB散熱面積,以降低熱阻

7. 設備支持

  • ?文檔和工具?:TI提供豐富的文檔和設計工具,如WEBENCH Power Designer,幫助用戶快速完成電源設計
  • ?社區支持?:TI E2E支持論壇提供設計資源和技術支持
