TPS61289 是一款雙向降壓/升壓同步轉換器，集成了高側同步整流器 MOSFET，并使用外部低側 MOSFET。TPS61289 可以使用 MODE 引腳配置為降壓或升壓轉換器。TPS61289 可支持 20A 開關電流，VHIGH 電壓支持高達 25V 的電壓。最小 VLOW 電壓由 VLOW/VHIGH 比率和頻率決定，例如，在 VHIGH = 15V 條件下，VLOW 電壓可以支持低至 0.5V 的電壓。該器件在效率、散熱和解決方案尺寸之間實現了出色的平衡，適用于高功率雙向轉換。
*附件：tps61289.pdf

TPS61289 提供可調節的開關電流限制功能。此外，該器件還提供 VHIGH 過壓和欠壓保護、逐周期過流保護和熱關斷保護。

TPS61289 采用 2.5mm x 3.0mm VQFN HotRod? Lite 封裝，外部元件極少，提供非常小的解決方案尺寸。

特性

• VLOW 電壓范圍：0.5V 至 23V
  • 最小 VLOW 電壓由 VLOW/VHIGH 比率和頻率決定
• VHIGH 電壓范圍：4.5V 至 25V
• 引腳可選的雙向降壓或升壓模式
• 降壓/升壓強制 PWM 模式作
• 高效率和功率能力
  • 可編程電流限制：5A 至 20A
  • 集成 8.5mΩ 高側 MOSFET
• 開關頻率
  • FSW 250kHz（VLOW > 1.7V 時）
  • 當 VLOW < 1.5V 時，FSW 低至 100kHz
  • 當 VLOW < 0.5V 時，FSW 低至 50kHz
  • 200mV 滯后可防止頻率抖動
• 與外部時鐘同步的能力
• 豐富的保護
  • 27V 時 VHIGH 過壓保護
  • 3.1V 時 VHIGH 欠壓保護
  • VCC 欠壓保護（2.15V）
  • 精確的 EN/UVLO 閾值
  • 逐周期過流保護
  • 熱關斷
• 2.5mm × 3.0mm VQFN 14 HotRod? Lite 封裝

參數

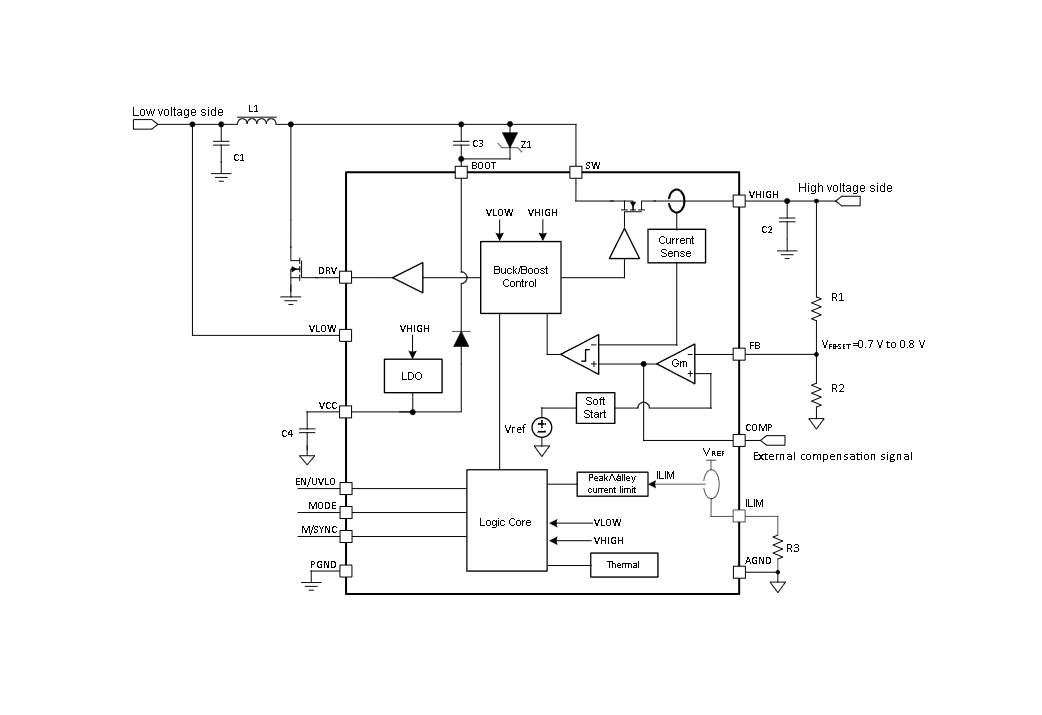

方框圖

1. 產品概述

TPS61289是一款雙向降壓/升壓同步轉換器，集成了高側同步整流MOSFET，并使用外部低側MOSFET。該轉換器支持高達20A的開關電流，輸入電壓范圍廣泛，適用于電池測試系統、超級電容或電池備份電源轉換器、USB Type-C?電源傳輸等應用。

2. 主要特性

• ?雙向操作?：支持降壓和升壓模式，通過MODE引腳選擇。
• ?高電流能力?：可編程開關電流限制，范圍從5A到20A。
• ?寬電壓范圍?：VLOW電壓范圍0.5V至23V，VHIGH電壓范圍4.5V至25V。
• ?高效能?：集成8.5mΩ高側MOSFET，提供高效率。
• ?多種保護功能?：包括VHIGH過壓保護、VHIGH欠壓保護、VCC欠壓保護、逐周期過流保護和熱關斷。
• ?小封裝?：采用2.5mm x 3.0mm VQFN 14 HotRod? Lite封裝。
• ?同步操作?：集成高側同步整流MOSFET，減少損耗。

3. 功能描述

• ?模式選擇?：通過MODE引腳配置為降壓或升壓模式。
• ?外部時鐘同步?：M/SYNC引腳支持外部時鐘同步，適用于噪聲敏感或多相應用。
• ?可編程電流限制?：通過ILIM引腳設置開關峰值/谷值電流限制。
• ?軟啟動?：內置軟啟動功能，防止啟動時產生過大的電流和電壓過沖。
• ?熱關斷?：當結溫超過閾值時，自動關閉輸出，保護設備。
• ? UVLO（欠壓鎖定） ?：EN/UVLO引腳支持可編程欠壓鎖定功能，確保在輸入電壓過低時關閉設備。

4. 應用領域

• ?電池測試系統?：支持電池充放電過程中的電流和電壓控制。
• ?超級電容或電池備份電源?：提供穩定的電源輸出，確保系統在主電源故障時正常運行。
• ?USB Type-C?電源傳輸?：支持USB Type-C設備的電源管理和傳輸。

5. 典型應用電路

文檔提供了TPS61289的典型應用電路圖，包括輸入和輸出電容器、電感器、MOSFET等元件的選擇指南。用戶可根據具體需求調整電路參數，以實現最佳性能。
