LMR38025 帶擴頻的 80V 輸入、2.5A 同步降壓 DC/DC 轉換器數據手冊

科技綠洲 ? 2025-06-04 10:27 ? 次閱讀

LMR38025 同步降壓轉換器設計用于在較寬的輸入電壓范圍內進行調節,從而最大限度地減少了對外部浪涌抑制元件的需求。該LMR38025可在低至 4.2V 的輸入電壓驟降期間工作,如果需要,可以以接近 100% 的占空比工作,由于絕對最大輸入電壓為 85V,因此該器件是寬輸入工業應用和 MHEV/EV 系統的絕佳選擇。

LMR38025 具有一個高壓使能引腳,通過將器件連接到寬輸入電源電壓或在啟動和關斷期間進行精確的 UVLO 控制來使能該器件。電源就緒標志具有內置濾波和延遲功能,可真實指示系統狀態,無需外部監控器。該器件采用偽隨機擴頻選項,可將 EMI 降至最低。開關頻率可配置在 200kHz 至 2.2MHz 之間,以避免噪聲敏感頻段。此外,可通過 RT 引腳對頻率進行編程,以提高低工作頻率下的效率,或在高工作頻率下實現更小的設計尺寸。
*附件:lmr38025.pdf

該器件具有內置保護功能,例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR38025采用 12 引腳 WSON 封裝。

特性

  • 功能安全
  • 專為堅固耐用的工業應用而配置
    • 4.2V 至 80V 輸入電壓范圍
    • 2.5A 連續輸出電流
    • 40μA 超低工作靜態電流
    • 200kHz 至 2.2MHz 可調開關頻率
    • 與外部時鐘的頻率同步
    • 97% 最大占空比
    • 支持具有預偏置輸出的啟動事件
    • 在整個溫度范圍內±1.5% 的參考電壓容差
    • 精確啟用
    • 集成補償網絡易于使用,可實現低 BOM 數量
    • 集成同步整流
    • 12 引腳 WSON 可濕性側面,帶 PowerPAD? 集成電路封裝
    • PFM 和強制 PWM (FPWM) 選項
    • 提供 Spread Spectrum 選項

參數

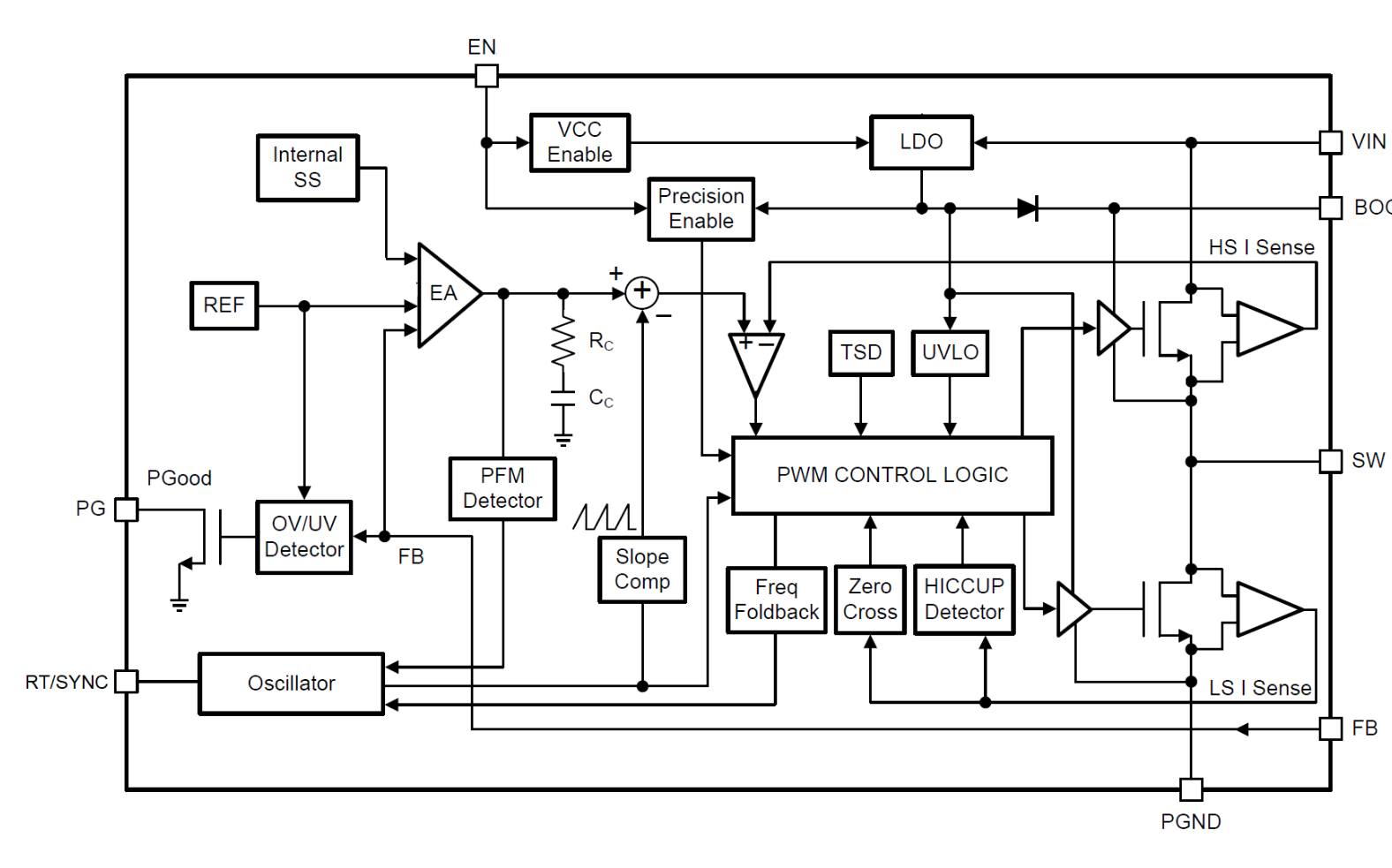

方框圖

1. 產品概述

LMR38025是一款高性能的同步降壓轉換器,專為寬輸入電壓范圍(4.2V至80V)的工業應用設計。該轉換器能夠提供高達2.5A的連續輸出電流,并具有超低的40μA靜態工作電流。LMR38025采用12引腳WSON封裝,集成了同步整流和多種保護功能,適用于工業運輸、無線基礎設施、電源配送以及工廠自動化和控制等領域。

2. 主要特性

  • ?寬輸入電壓范圍?:4.2V至80V,支持工業級應用。
  • ?高輸出電流?:連續輸出電流可達2.5A。
  • ?超低靜態電流?:僅40μA,提高電池壽命。
  • ?可調開關頻率?:200kHz至2.2MHz,支持噪聲敏感頻段的避免。
  • ?高精度參考電壓?:±1.5%的參考電壓容差。
  • ?保護功能?:包括過流保護、短路保護、熱關斷等。
  • ?同步整流?:提高轉換效率。
  • ?易于使用?:集成補償網絡,減少外部元件數量。

3. 應用領域

  • ?工業運輸?:提供穩定的電源供應。
  • ?無線基礎設施?:支持基站和無線設備的電源需求。
  • ?電源配送?:在電源管理系統中提供高效轉換。
  • ?工廠自動化和控制?:為自動化設備提供可靠的電源。

4. 功能描述

  • ?固定頻率峰值電流模式控制?:實現快速瞬態響應和穩定的輸出電壓。
  • ?可調輸出電壓?:通過外部電阻分壓器設置輸出電壓。
  • ?高精度使能引腳?:提供精確的欠壓鎖定功能。
  • ?軟啟動功能?:限制啟動時的浪涌電流,保護電源和負載。
  • ?電源良好標志輸出?:指示輸出電壓是否處于調節狀態。
  • ?過流和短路保護?:采用逐周期電流限制和打嗝模式保護。

5. 典型應用電路

  • ?電路設計?:包括輸入電容器、輸出電容器、電感器以及反饋電阻的選擇。
  • ?設計步驟?:詳細說明了如何通過公式和圖表選擇合適的元件值。
  • ?布局指南?:提供了PCB布局的最佳實踐,以確保最佳性能和穩定性。
