LMR38015 同步降壓轉換器設計用于在較寬的輸入電壓范圍內進行調節，從而最大限度地減少了對外部浪涌抑制元件的需求。該LMR38015可在低至 4.2V 的輸入電壓驟降期間工作，如果需要，可以以接近 100% 的占空比工作，因此該器件的絕對最大輸入電壓為 85V，因此是寬輸入工業應用和 MHEV/EV 系統的絕佳選擇。
*附件：lmr38015.pdf

LMR38015 具有一個高電壓使能引腳，通過將器件連接到寬輸入電源電壓或在啟動和關斷期間進行精確的 UVLO 控制來使能該器件。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。該器件采用偽隨機擴頻選項，可將 EMI 降至最低。開關頻率可配置在 200kHz 至 2.2MHz 之間，以避免噪聲敏感頻段。此外，可通過 RT 引腳對頻率進行編程，以提高低工作頻率下的效率，或在高工作頻率下實現更小的設計尺寸。

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR38015采用 12 引腳 WSON 封裝。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為堅固耐用的工業應用而配置
  • 4.2V 至 80V 輸入電壓范圍
  • 1.5A 連續輸出電流
  • 40μA 超低工作靜態電流
  • 200kHz 至 2.2MHz 可調開關頻率
  • 與外部時鐘的頻率同步
  • 97% 最大占空比
  • 支持具有預偏置輸出的啟動事件
  • 在整個溫度范圍內±1.5% 的參考電壓容差
  • 精確啟用
  • 集成補償網絡易于使用，可實現低 BOM 數量
  • 集成同步整流
  • 12 引腳 WSON 可濕性側面，帶 PowerPAD? 集成電路封裝
  • PFM 和強制 PWM （FPWM） 選項
  • 提供 Spread Spectrum 選項

參數

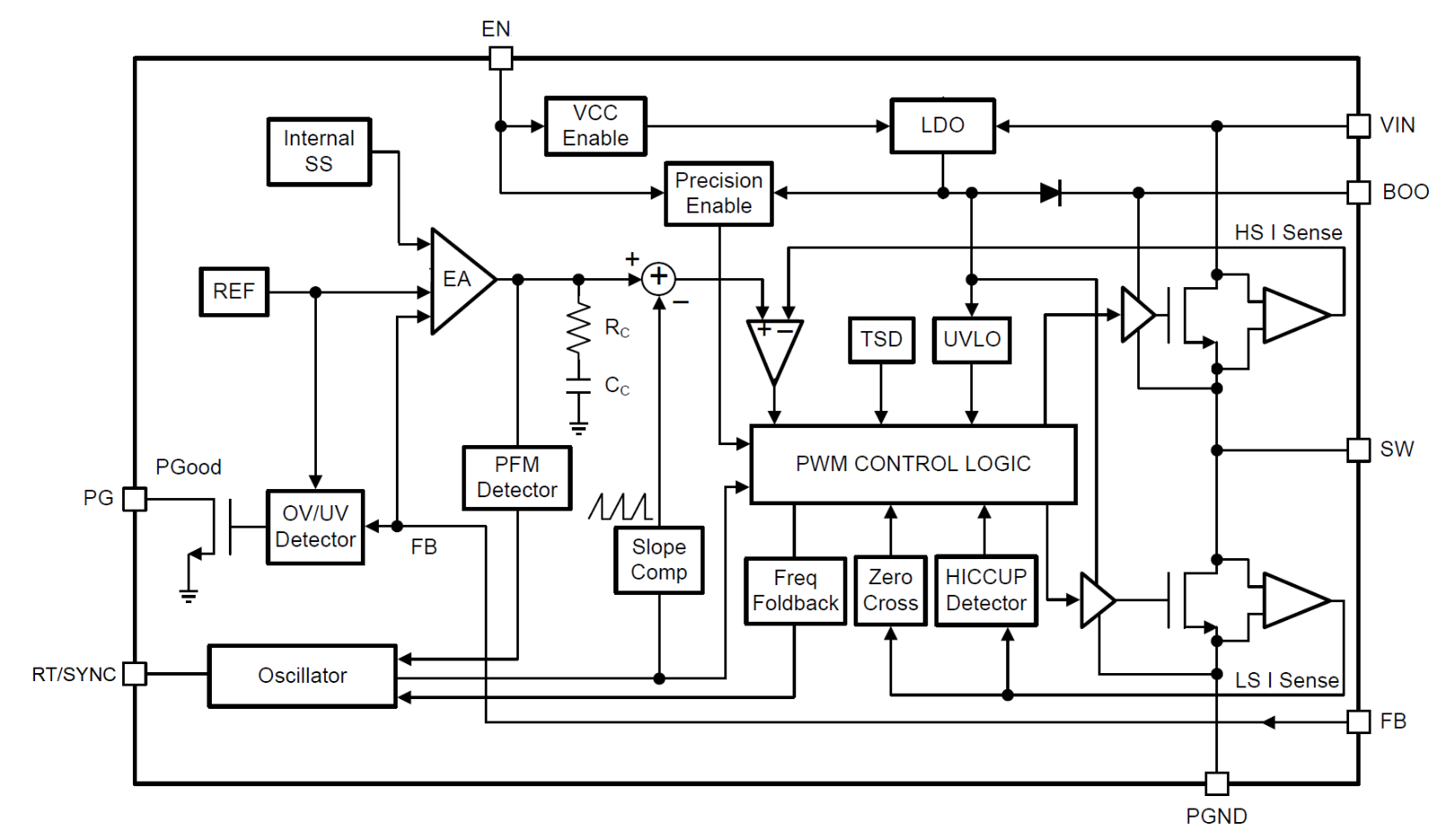

方框圖

1. 產品概述

LMR38015是一款高性能的同步降壓轉換器，專為寬輸入電壓范圍（4.2V至80V）的工業應用設計。該轉換器具有1.5A的連續輸出電流能力，超低的40μA靜態工作電流，以及可調的200kHz至2.2MHz開關頻率。LMR38015采用12引腳WSON封裝，集成了同步整流、多種保護功能以及偽隨機擴頻選項，適用于工業運輸、無線基礎設施、電源配送及工廠自動化等領域。

2. 主要特性

• ?寬輸入電壓范圍?：4.2V至80V，支持寬范圍工業應用。
• ?高輸出電流?：連續輸出電流可達1.5A。
• ?超低靜態電流?：僅40μA，適用于電池供電設備。
• ?可調開關頻率?：200kHz至2.2MHz，支持效率優化和尺寸縮小。
• ?高精度參考電壓?：±1.5%的參考電壓容差，確保輸出電壓穩定。
• ?保護功能?：包括過流保護、短路保護、熱關斷等。
• ?同步整流?：提高轉換效率，減少損耗。
• ?易于使用?：集成補償網絡，減少外部元件數量，簡化設計。

3. 應用領域

• ?工業運輸?：為各種工業車輛和設備提供穩定電源。
• ?無線基礎設施?：支持無線通信基站和設備的電源需求。
• ?電源配送?：在分布式電源系統中提供高效轉換。
• ?工廠自動化?：為自動化設備提供可靠的電源解決方案。

4. 功能描述

• ?固定頻率峰值電流模式控制?：確保快速瞬態響應和輸出電壓穩定。
• ?可調輸出電壓?：通過外部電阻分壓器靈活設置輸出電壓。
• ?高精度使能引腳?：支持精確的欠壓鎖定功能，保護電路免受低電壓影響。
• ?軟啟動功能?：限制啟動時的浪涌電流，防止損壞電源和負載。
• ?電源良好標志輸出?：提供輸出電壓狀態的指示信號。
• ?過流和短路保護?：采用逐周期電流限制和打嗝模式保護電路免受損壞。

5. 典型應用電路

文檔提供了LMR38015的典型應用電路，包括輸入電容器、輸出電容器、電感器以及反饋電阻的選擇指南。同時，還詳細說明了如何通過公式和圖表計算合適的元件值，以確保電路的正常工作。

6. 封裝與訂購信息

LMR38015采用12引腳WSON封裝，提供LMR38015SDRRR和LMR38015FDRRR等多個型號供用戶選擇。所有型號均為活躍生產狀態，用戶可根據具體需求進行訂購。
