概述
ADuM150N/[ADuM151N]/[ADuM152N]^1^ 是基于 ADI 公司 iCoupler^?^ 技術的 5 通道數字隔離器。這些隔離元件集高速、互補金屬氧化物半導體 (CMOS) 和整體式空芯變壓器技術于一身，能夠提供比光耦合器及其他集成耦合器更出色的性能特點。在 5 V 運行時，最大傳播延遲為 13 ns，脈寬失真低于 4.5 ns。在最大 4.0 ns 時，傳播延遲的信道匹配是緊密的。

ADuM150N/ADuM151N/ADuM152N 數據信道是獨立的，有多種配置，耐受電壓額定值為 3.0 kV rms（請參閱訂購指南）。這些套件在 1.7 V - 5.5 V 之間的電源電壓（任意一端）下工作，兼容更低的電壓系統，支持跨隔離柵的電壓轉換功能。

與其他光耦合器不同，這些元件可以在沒有輸入邏輯轉換的情況下保證直流正確性。提供兩個不同的故障安全選項，在未接入輸入電源時，輸出可轉換為預定狀態。
數據表：*附件：ADuM150N ADuM151N ADuM152N可靠的3.0 kV rms五通道數字隔離器技術手冊.pdf

應用

• 通用多通道隔離
• SPI 接口/數據轉換器隔離
• 工業現場總線隔離

特性

• 高共模瞬變抗擾度：100 kV/μs
• 對輻射和傳導噪聲的高抗干擾能力
• 低傳播延遲
  • 13 ns（最大值，5 V）
  • 15 ns（最大值，1.8 V）
• 最大保證數據速率：150 Mbps
• 安全和法規認證（申請中）
  • UL認證：1分鐘3000 V rms，符合UL 1577
  • CSA元件驗收通知5A
  • VDE合格證書
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • VIORM = 565 V峰值
  • CQC認證符合GB4943.1-2011
• 低動態功耗
• 1.8 V至5 V電平轉換
• 工作溫度最高可達：125°C
• 故障安全高或低選項
• 16引腳窄體SOIC封裝，符合RoHS標準

功能框圖

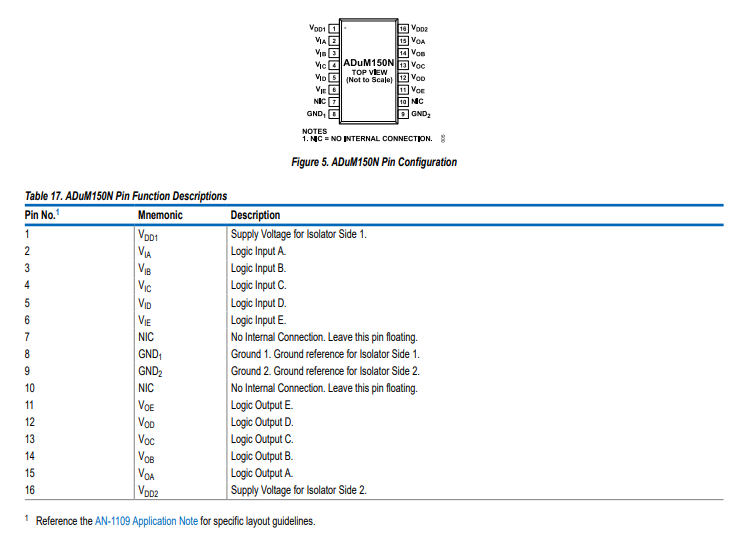

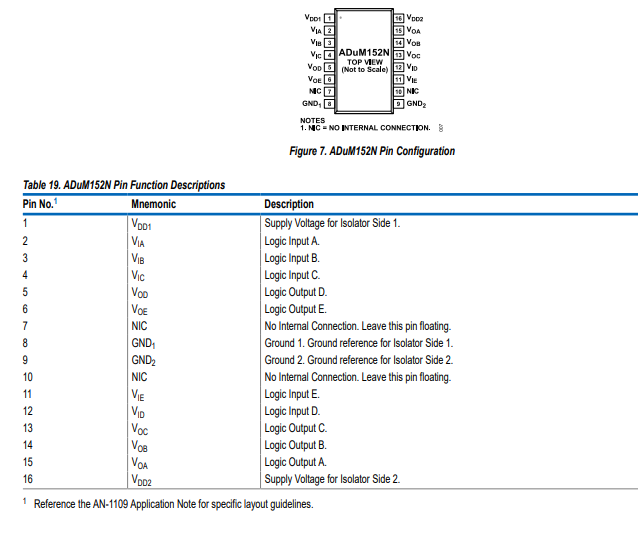

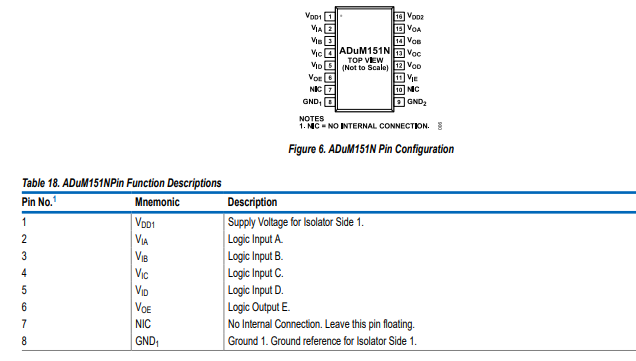

引腳配置描述

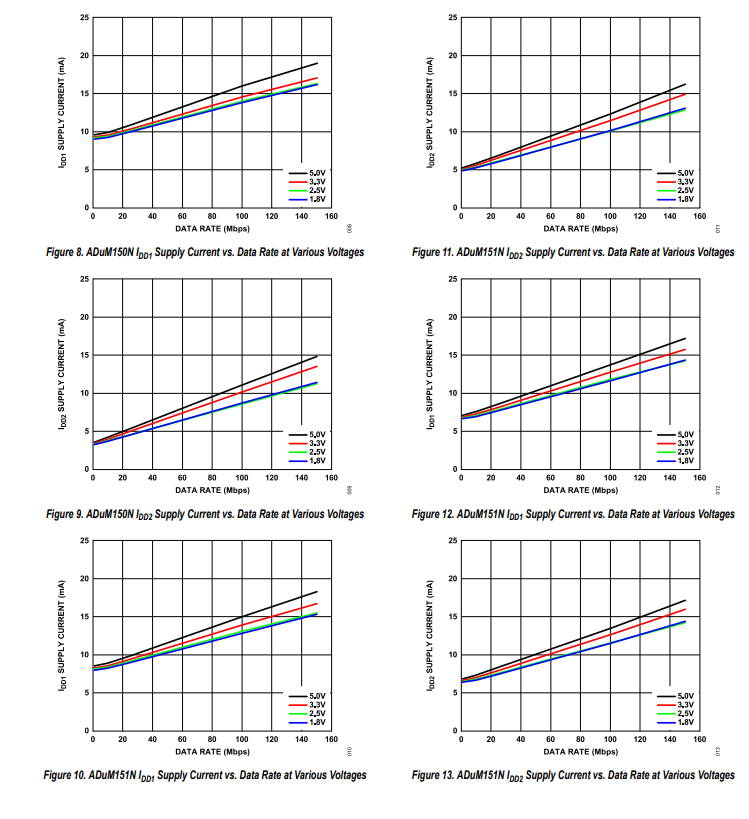

典型性能特征

工作原理

ADuM150N/ADuM151N/ADuM152N 使用高頻載波，通過 iCoupler 芯片級變壓器線圈（由聚酰亞胺絕緣層分隔），采用開關鍵控（OOK）技術跨越隔離屏障傳輸數據。如圖 16 和圖 17 所示的差分架構，使 ADuM150N/ADuM151N/ADuM152N 具有極低的傳播延遲和高速性能。內部穩壓器和輸入 / 輸出設計技術允許在 1.7V 至 5.5V 的寬輸入電壓范圍內實現邏輯和電源電壓轉換，支持 1.8V、2.5V、3.3V 和 5V 邏輯電平。該架構旨在實現高共模瞬變抗擾度，以及對電噪聲和磁干擾的高抗擾性。輻射發射通過擴頻 OOK 載波和其他技術得以降低。

圖 16 展示了 ADuM150N/ADuM151N/ADuM152N 型號的波形，這些型號具有故障安全輸出狀態為低電平的特性。當載波波形關閉時，如果輸入側處于關閉或不工作狀態，低電平的故障安全輸出會將輸出設置為低電平。對于 ADuM150N/ADuM151N/ADuM152N 這些具有故障安全輸出狀態為高電平的型號，圖 17 展示了相應情況，即當輸入側關閉或不工作時，載波波形關閉。當輸入側關閉或不工作時，高電平的故障安全輸出狀態會將輸出設置為高電平。有關故障安全輸出狀態為低電平或高電平的型號編號，請參見訂購指南。
