概述
ADuM160N / [ADuM161N]/ [ADuM162N]/ [ADuM163N]均為采用ADI公司iCoupler?技術的6通道數字隔離器。這些隔離器件將高速、互補金屬氧化物半導體(CMOS)與單芯片空芯變壓器技術融為一體，具有優于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。這些器件的最大傳播延遲為13 ns，在5 V下脈沖寬度失真小于4.5 ns。具有嚴格的4.0 ns（最大值）傳播延遲通道間匹配。

ADuM160N/ADuM161N/ADuM162N/ADuM163N數據通道屬于獨立式通道，提供多種配置選擇，可承受3.0 kV rms的電壓額定值（請參見“訂購指南”）。這些器件均采用1.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。

與其它光耦合器不同，可確保不存在輸入邏輯轉換時的直流正確性。它們提供兩種不同的故障安全選項，輸入電源未用時，輸出轉換到預定狀態。
數據表：*附件：ADuM160N ADuM161N ADuM162N ADuM163N六通道數字隔離器技術手冊.pdf

應用

• 通用多通道隔離
• 串行外設接口(SPI)/數據轉換器隔離
• 工業現場總線隔離
  特性
• 高共模瞬變抗擾度：100 kV/μs
• 對輻射和傳導噪聲的高抗干擾能力
• 低傳播延遲
  • 13 ns（最大值，5 V）
  • 15 ns（最大值，1.8 V）
• 最大保證數據速率：150 Mbps
• 安全和法規認證（申請中）
  • UL認證：1分鐘3000 V rms，符合UL 1577
  • CSA元件驗收通知5A
  • VDE合格證書
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • VIORM = 565 V峰值
  • CQC認證符合GB4943.1-2011
• 低動態功耗
• 1.8 V至5 V電平轉換
• 工作溫度最高可達：125°C
• 故障安全高或低選項
• 16引腳窄體SOIC封裝，符合RoHS標準

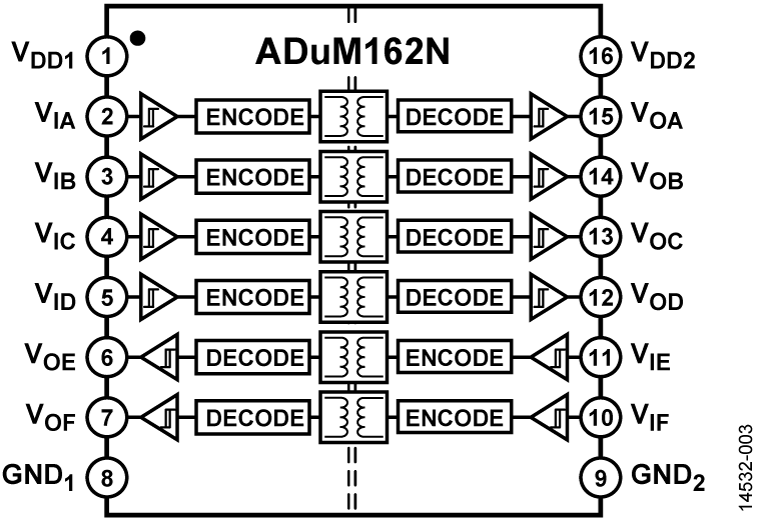

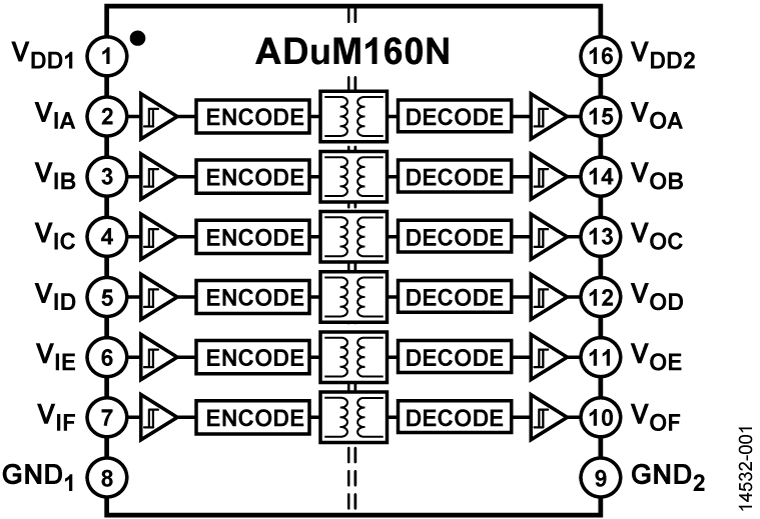

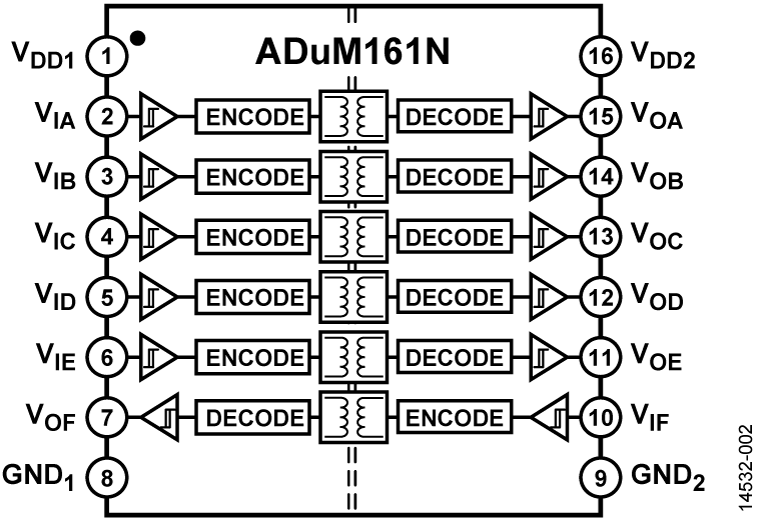

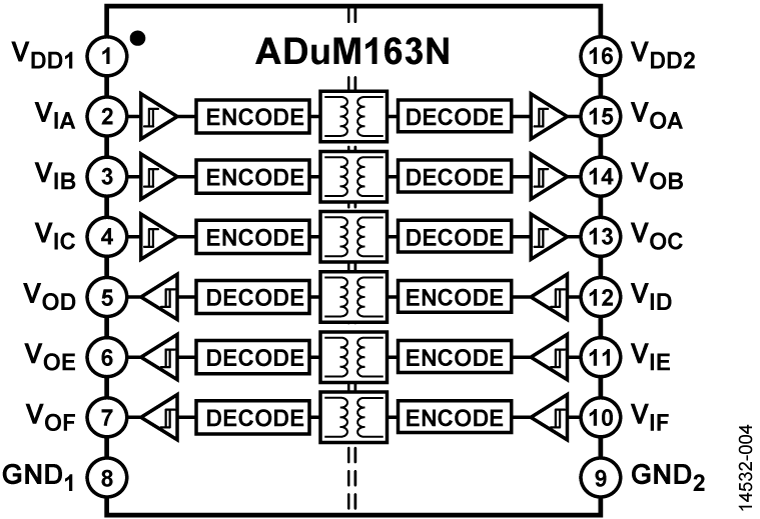

功能框圖

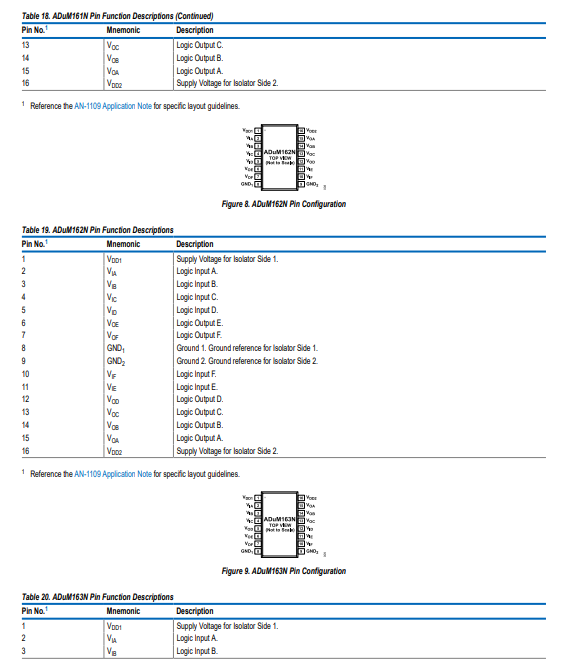

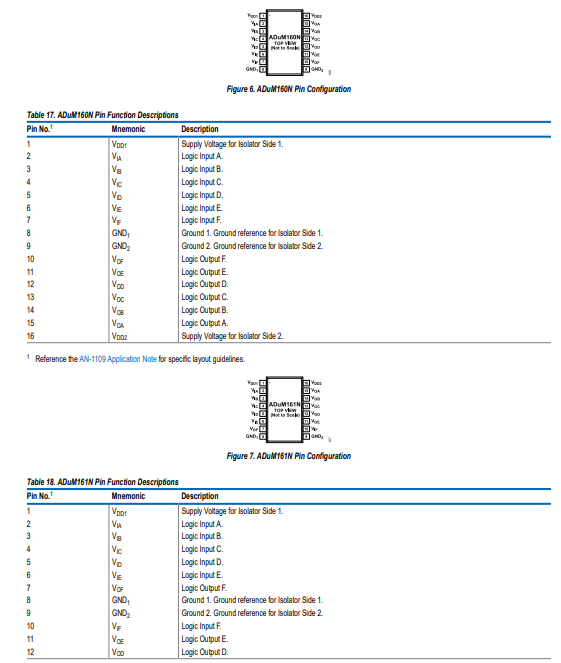

引腳配置描述

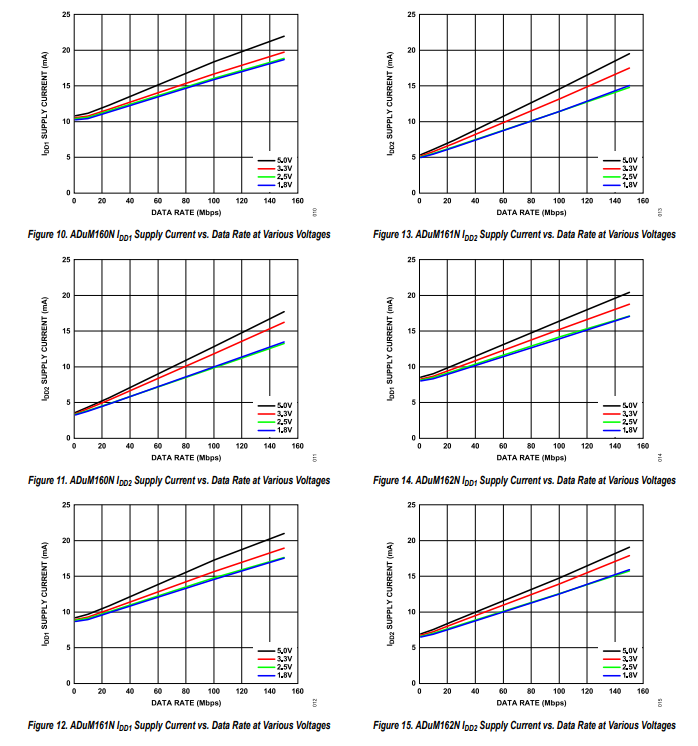

典型性能特征

工作原理

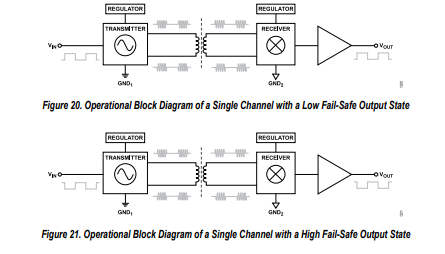

ADuM160N/ADuM161N/ADuM162N/ADuM163N 使用高頻載波，通過 iCoupler 芯片級變壓器線圈（由聚酰亞胺絕緣層分隔），采用開關鍵控（OOK）技術跨越隔離屏障傳輸數據。如圖 20 和圖 21 所示的差分架構，使 ADuM160N/ADuM161N/ADuM162N/ADuM163N 具有極低的傳播延遲和高速性能。內部穩壓器和輸入 / 輸出設計技術允許在 1.7V 至 5.5V 的寬輸入電壓范圍內實現邏輯和電源電壓轉換，支持 1.8V、2.5V、3.3V 和 5V 邏輯電平。該架構旨在實現高共模瞬變抗擾度，以及對電噪聲和磁干擾的高抗擾性。輻射發射通過擴頻 OOK 載波和其他技術得以降低。

圖 20 展示了 ADuM160N0/ADuM161N0/ADuM162N0/ADuM163N0 型號的波形，這些型號具有故障安全輸出狀態為低電平的特性。當載波波形關閉時，如果輸入側處于關閉或不工作狀態，低電平的故障安全輸出會將輸出設置為低電平。對于 ADuM160N1/ADuM161N1/ADuM162N1/ADuM163N1 這些具有故障安全輸出狀態為高電平的型號，圖 21 展示了相應情況，即當輸入側關閉或不工作時，載波波形關閉。當輸入側關閉或不工作時，高電平的故障安全輸出狀態會將輸出設置為高電平。有關故障安全輸出狀態為低電平或高電平的型號編號，請參見訂購指南。
