新品發布

持續精進、直擊高壓高功率應用痛點

賦能工業與新能源高效升級

在工業電機控制、新能源逆變以及開關電源等高壓高功率應用中，傳統門極驅動方案長期面臨三大技術瓶頸：在高壓環境下，抗干擾能力薄弱易引發誤觸發；驅動效率低下導致系統發熱與能效損耗；高邊 MOSFET/IGBT 驅動設計復雜，推高了研發與制造成本。針對這些行業痛點，數明半導體推出新一代 600V、4A/4A 半橋門極驅動 SiLM228x 系列——SiLM2285、SiLM2286、SiLM22868、SiLM22815 及SiLM22816，該系列產品憑借超強抗干擾、高效驅動、高邊直驅設計三大核心優勢，解決工業開關電源、電機拖動、新能源逆變及儲能設備中的驅動難題，實現對高壓、高功率MOSFET和IGBT器件的可靠驅動，助力高壓功率器件實現可靠且高效的運行。

技術突破

直擊痛點，性能全面升級

數明半導體SiLM228x系列具備卓越的抗負向瞬態電壓與dV/dt干擾能力，能夠有效地抑制高壓環境下的噪聲沖擊，避免因電磁干擾引發的誤觸發，保障系統在工業電機啟動、新能源逆變并網等瞬態工況下的穩定性。輸出驅動器集成高脈沖電流緩沖級，提供4A拉/灌電流，可驅動多功率MOSFET并聯，結合9ns超快開關速度與170ns的傳播延遲，顯著降低開關損耗，提升高頻應用下的轉換效率。此外，浮動通道設計支持600V高邊N溝道MOSFET/IGBT直接驅動，無需額外配備隔離電源，簡化高邊拓撲設計并降低系統成本。

功能亮點

靈活適配，安全可靠無憂

SiLM228x系列以寬電壓兼容性、高靈活性與多重保護機制為核心功能亮點，能夠很好地適配復雜工業環境的需求。其邏輯輸入兼容3.3V CMOS/LSTTL標準，輸入引腳支持10-20V寬范圍，可適配不同控制信號源，顯著提升系統兼容性； UVLO欠壓閉鎖功能支持多種保護閾值設置，能夠有效避免因電源波動而導致的器件損壞；30ns的高低邊匹配延時優化了驅動時序，避免半橋拓撲中上下管交叉導通的風險，保障了系統安全。此外，該系列支持-40℃至150℃寬溫工作范圍，并內置ESD防護電路，進一步增強了在惡劣環境下的可靠性，為工業自動化、綠色能源等場景提供了全周期的安全保障。

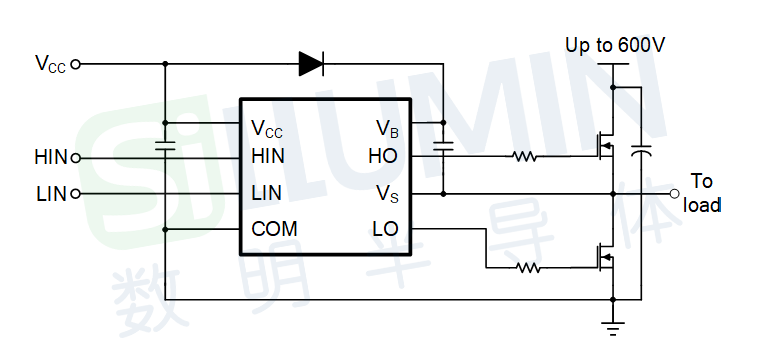

圖1. SiLM2285，SiLM2286，SiLM22868

典型應用框圖

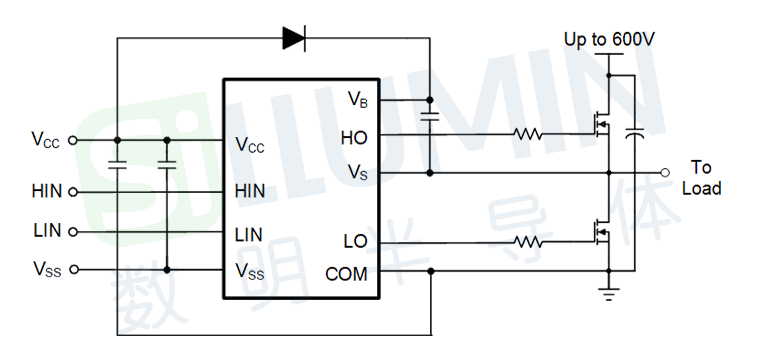

圖2. SiLM22815，SiLM22816

典型應用框圖

應用價值

全場景賦能，驅動高效未來

SiLM228x系列門極驅動器以其高性能、高靈活性與高可靠性，為工業與新能源領域注入了新動能。在工業開關電源中，其超快開關速度與低傳播延遲能顯著提升功率密度，減輕散熱設計壓力；在電機拖動系統中，高效驅動能力與高邊直驅設計簡化了變頻器、伺服驅動器等復雜拓撲，降低了系統成本并提升能效；在新能源逆變與儲能領域，抗干擾與高可靠性設計保障了光伏逆變器、儲能PCS在惡劣電網環境下的穩定運行，助力清潔能源高效并網。此外，該系列還可廣泛應用于工業風機、傳動設備、半橋/全橋變換器等場景，通過“一站式”驅動解決方案，幫助工程師突破技術瓶頸，推動工業自動化與綠色能源產業向更高效、更安全、更智能的方向邁進。

產品特性

全新600V/4A半橋門極驅動SiLM228x系列

寬電壓耐受，驅動更可靠

1. 600V母線電壓支持：適配工業開關電源、電機驅動等高壓應用場景，穩定應對高電壓波動。

2. 20V VCC寬工作電壓范圍：兼容多種電源設計，保障MOSFET/IGBT驅動可靠穩定。

3. 10-20V輸入引腳寬范圍：增強信號兼容性，降低電壓波動致驅動失效風險。

高效驅動，降低系統損耗

1. 4A拉/灌電流輸出：滿足多功率MOSFET并聯需求，提升功率密度和驅動能力。

2. 9ns超快上升/下降時間：降低開關損耗，適配高頻開關場景。

3. 170ns開通/關斷傳播延遲：支持高開關頻率，提升電源轉換效率與動態響應。

精準時序控制，保障系統安全

1. 30ns高低邊匹配延時：優化半橋/全橋拓撲驅動時序，避免交叉導通風險。

2. 輸入同相位邏輯設計：簡化控制邏輯，降低設計復雜度，提升多通道協同效率。

多重保護，設計更靈活

1. 欠壓閉鎖（UVLO）功能：內置可定制保護閾值，防止低電壓誤觸發。

2. 封裝形式：可選SOP8與SOP14，適配不同PCB布局與功能需求。

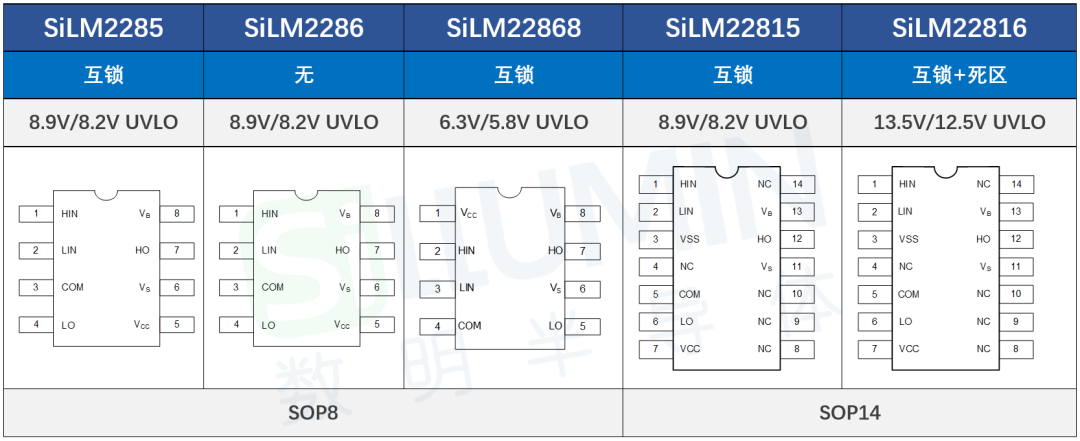

產品選型

全新600V/4A半橋門極驅動SiLM228x系列
