一、概述

一種24V電源輸入的保護設計，可以實現過流保護、過壓保護、反接保護、EMC濾波。

二、應用

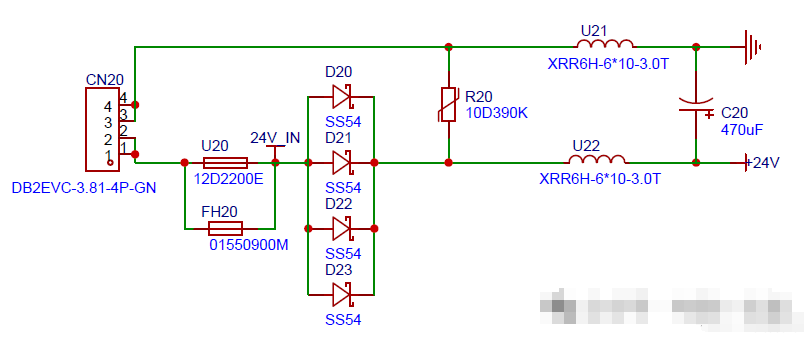

應用電路：

電路解析：

1、U20和FH20是保險絲，當電路中出現大電流的情況下就會熔斷保護后級的電路；

2、D20~D23二極管是防止反接的，每個二極管允許通過的最大電流是5A，4個并聯理論上允許通過的最大電流就是20A。

3、R20是壓敏電阻，選型的時候需要考慮其工作電壓，關于具體的選型可參考文章：硬件電路(5)-壓敏電阻-CSDN博客。當入口電壓突然增大時，壓敏電阻阻值變小迅速形成一個導通通路，導通電流變大，U20的保險絲熔斷起到過壓保護。

4、U21和U22是六孔磁珠可以改善電源的濾波效果提升EMC性能。

三、物料BOM明細

-- END --
