LMR514x5 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 2.5A 或 3.5A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，專為各種工業應用而設計，用于非穩壓電源的電源調節。

LMR514x5 具有 200kHz 至 1.1MHz 的可調開關頻率，可通過外部電阻器實現優化效率或外部元件尺寸的靈活性。該器件具有脈沖頻率調制（PFM 版本）以實現輕負載下的高效率，以及強制脈寬調制（FPWM 版本）以實現恒定頻率，并在整個負載范圍內實現較小的輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr51435.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR514x5 采用 WSON-12 封裝。

特性

• 針對堅固的工業應用進行配置：
  • 寬輸入電壓范圍：4V 至 36V
  • 連續輸出電流：2.5A 或 3.5A
  • 室溫下 ±1.0% 容差電壓基準
  • 最小接通時間：75ns（典型值）
  • 低靜態電流：25μA
  • 可調頻率：200kHz 至 1.1MHz
  • 頻率擴頻
  • 保護功能：
    • 精確使能輸入
    • 開漏 PGOOD
    • VIN 欠壓鎖定 （UVLO）
    • 逐周期電流限制
    • 帶打嗝模式的短路保護
    • 熱關斷
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • WSON-12 軟件包
• 采用引腳對引腳兼容封裝的 PFM 和 FPWM 選項

參數

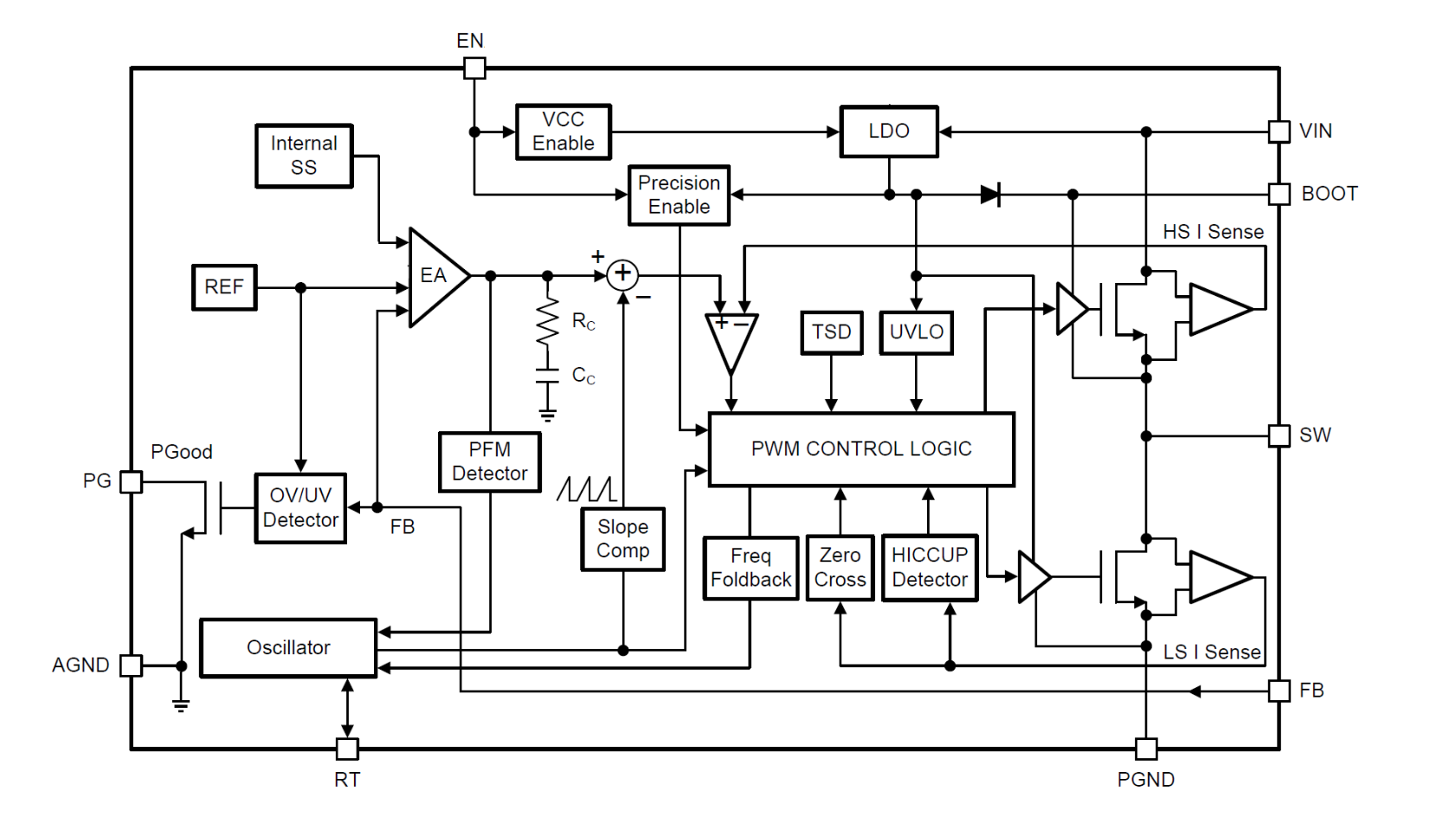

方框圖

1. 產品概述

LMR51435是一款36V、3.5A同步降壓DC/DC轉換器，專為寬輸入電壓范圍（4V至36V）的工業應用設計。該產品提供PFM（脈沖頻率調制）和FPWM（強制脈沖寬度調制）兩種版本，具備低靜態電流、高效率和多種保護功能。

2. 主要特性

• ?寬輸入電壓范圍?：4V至36V，支持多種電源條件。
• ?高輸出電流?：連續輸出電流可達3.5A，滿足高功率需求的應用。
• ?高效能?：PFM版本在輕載時實現高效率，F(xiàn)PWM版本提供低輸出電壓紋波和恒定開關頻率。
• ?低靜態電流?：典型值為25μA，有助于降低系統待機功耗。
• ?可調開關頻率?：范圍從200kHz至1.1MHz，通過外部電阻設置，以優化效率和外部組件尺寸。
• ?保護功能?：包括過流保護、短路保護（帶打嗝模式）、熱關斷和欠壓鎖定。
• ?小型封裝?：采用WSON-12封裝，適合空間受限的應用。

3. 應用領域

• ?主要家電?：如高端冰箱、空調等需要高功率供應的設備。
• ?PLC、DCS和PAC?：工業控制系統中的可編程邏輯控制器、分布式控制系統和過程自動化控制器。
• ?測試與測量儀器?：需要高精度電源調節的測量設備。
• ?電源傳輸?：在電源分配系統中提供穩定的高電流輸出。

4. 關鍵功能與特性

• ?功能安全支持?：提供文檔支持，幫助用戶設計符合功能安全要求的系統。
• ?高精度參考電壓?：±1.0%的電壓參考精度，確保輸出電壓的穩定性。
• ?軟啟動與內部補償?：減少啟動時的浪涌電流，并簡化外部電路設計。
• ?電源良好（PGOOD）指示?：提供開漏輸出，用于系統監控和復位。
• ?頻率擴展頻譜?：減少電磁干擾（EMI），提高系統兼容性。

5. 設計指南

• ?輸出電壓設置?：使用外部電阻分壓器設置輸出電壓，確保滿足應用需求。
• ?開關頻率選擇?：根據應用需求選擇合適的開關頻率，以平衡效率和尺寸。
• ?電感與電容選擇?：根據輸出電流、紋波要求和穩定性需求選擇合適的電感和電容值。
• ?布局與散熱?：優化PCB布局，減少寄生參數；提供足夠的散熱措施，確保設備在高溫環境下可靠運行。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，可幫助用戶快速生成定制化的電源設計方案。
• ?技術支持?：TI的E2E支持論壇提供快速的技術幫助和文檔更新通知。

7. 訂購與可用性

• ?部件號?：LMR51435，提供PFM和FPWM兩種版本。
• ?樣品與購買?：用戶可通過TI官網申請樣品或購買該產品。

LMR51435以其寬輸入電壓范圍、高輸出電流、高效能和豐富的保護功能，成為需要高功率供應的工業應用的理想選擇。
