LMR514x5-Q1 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 2.5A 或 3.5A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，專為各種工業應用而設計，用于非穩壓電源的電源調節。

LMR514x5-Q1 具有 200kHz 至 1MHz 的可調開關頻率，可通過外部電阻器實現優化效率或外部組件尺寸的靈活性。該器件具有脈沖頻率調制（PFM 版本）以實現輕負載下的高效率，以及強制脈寬調制（FPWM 版本）以實現恒定頻率，并在整個負載范圍內實現較小的輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr51435-q1.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR514x5-Q1 采用 WSON-12 封裝。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 支持汽車系統要求：
  • 寬輸入電壓范圍：4V 至 36V
  • 連續輸出電流：2.5A 或 3.5A
  • 室溫下 ±1.0% 容差電壓基準
  • 最小接通時間：75ns（典型值）
  • 低靜態電流：25μA
  • 可調頻率：200kHz 至 1MHz
  • 頻率擴頻
  • 保護功能：
    • 精確使能輸入
    • 開漏 PGOOD
    • VIN 欠壓鎖定 （UVLO）
    • 逐周期電流限制
    • 帶打嗝模式的短路保護
    • 熱關斷
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • WSON-12 軟件包

參數

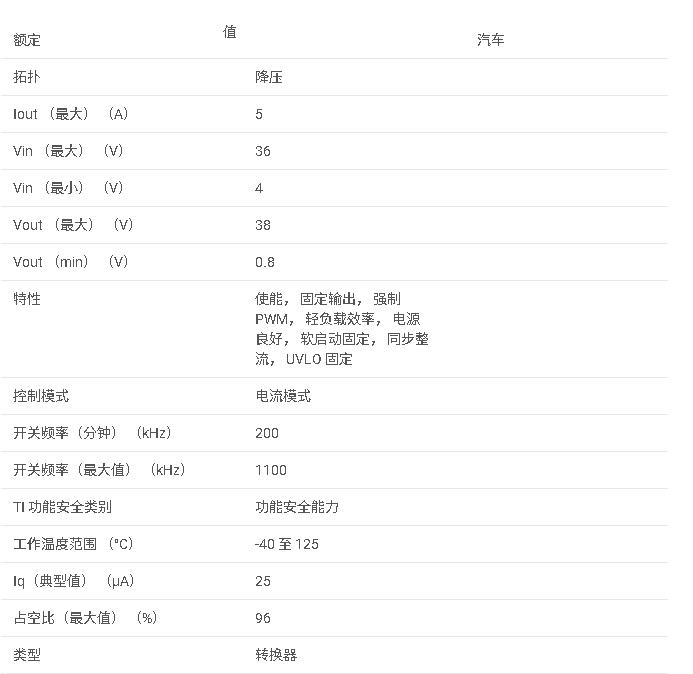

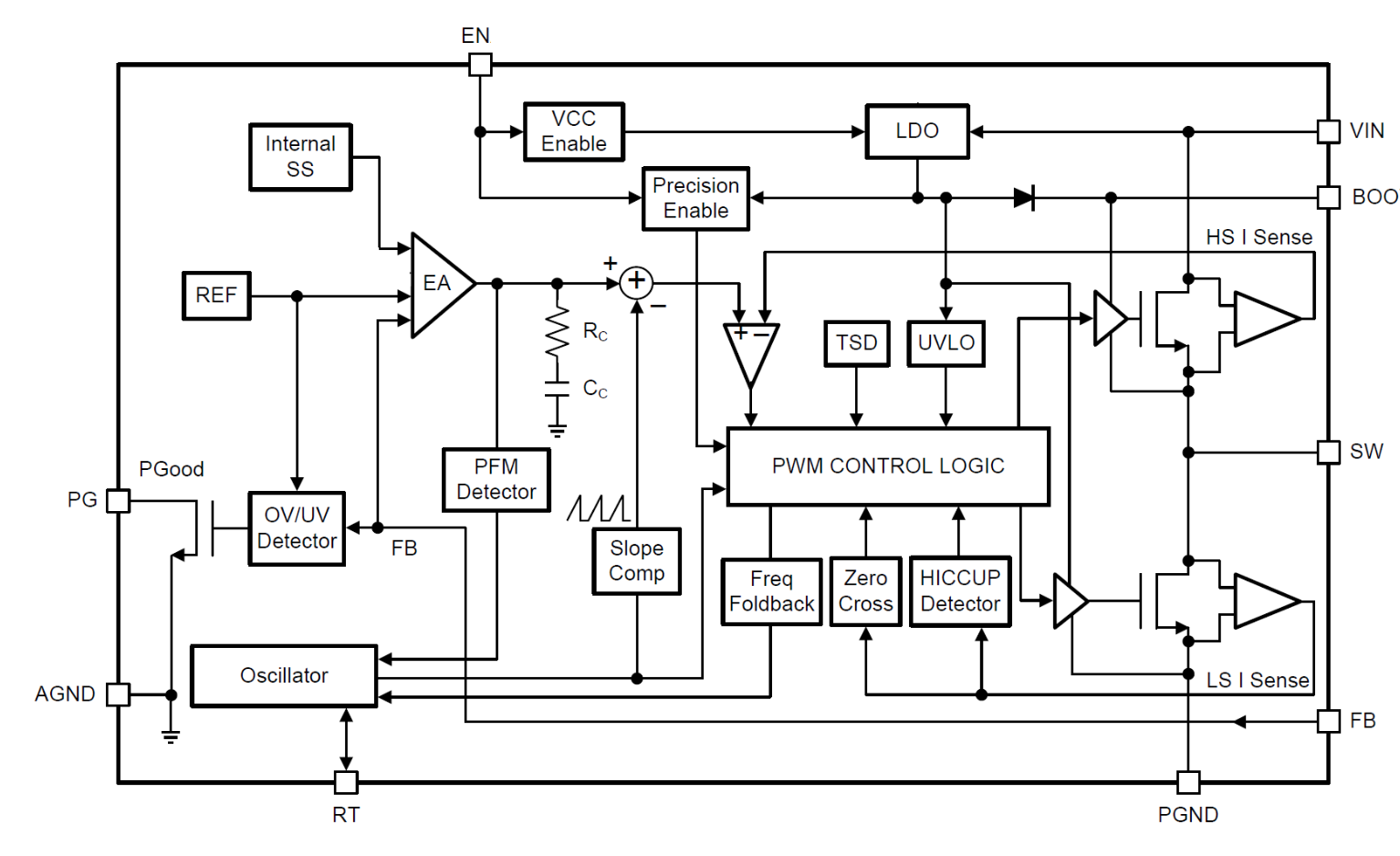

方框圖

1. 產品概述

LMR51435-Q1是一款專為汽車應用設計的36V、3.5A同步降壓DC/DC轉換器，具備低靜態電流和寬輸入電壓范圍（4V至36V）的特點。該產品符合AEC-Q100標準，適用于ADAS、車身電子、汽車信息娛樂系統等領域。

2. 主要特性

• ?汽車級認證?：AEC-Q100認證，適用于-40°C至+125°C的工作溫度范圍。
• ?功能安全?：提供文檔支持，助力功能安全系統設計。
• ?高效能?：采用固定頻率峰值電流模式控制，PFM（脈沖頻率調制）和FPWM（強制脈沖寬度調制）版本可選，以實現高效能和低輸出電壓紋波。
• ?靈活性?：支持200kHz至1MHz的可調開關頻率，通過外部電阻設置。
• ?保護功能?：集成過流保護、短路保護（帶打嗝模式）、熱關斷、欠壓鎖定等功能。
• ?小型封裝?：采用WSON-12封裝，減小PCB占用空間。

3. 應用領域

• ?汽車ADAS和車身電子?：如攝像頭、雷達、傳感器等。
• ?汽車信息娛樂系統?：包括頭單元、媒體中心、USB充電、顯示屏等。

4. 關鍵功能與特性

• ?低靜態電流?：典型值為25μA，有助于降低系統待機功耗。
• ?可調輸出電壓?：通過外部電阻分壓器設置，提供精確的電壓輸出。
• ?高精度參考電壓?：±1.0%的電壓參考精度，確保輸出電壓的穩定性。
• ?軟啟動與內部補償?：減少啟動時的浪涌電流，簡化外部電路設計。
• ?電源良好（PGOOD）指示?：提供開漏輸出，用于系統監控和復位。

5. 設計指南

• ?輸出電壓設置?：使用公式計算分壓電阻，實現精確的電壓輸出。
• ?開關頻率選擇?：根據效率和尺寸要求，選擇合適的開關頻率。
• ?電感選擇?：基于最大輸出電流和紋波要求，選擇合適的電感值。
• ?輸出電容選擇?：確保足夠的電容值，以滿足負載瞬態響應和穩定性要求。
• ?布局與散熱?：優化PCB布局，減少寄生參數；提供足夠的散熱措施，確保設備可靠運行。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，可幫助用戶快速生成定制化的電源設計方案。
• ?技術支持?：TI的E2E支持論壇提供快速的技術幫助和文檔更新通知。

7. 訂購與可用性

• ?部件號?：LMR51435-Q1，提供PFM和FPWM兩種版本。
• ?樣品與購買?：用戶可通過TI官網申請樣品或購買該產品。

LMR51435-Q1以其高效能、低靜態電流、豐富的保護功能和汽車級認證，成為汽車電子領域的理想電源解決方案。
