LMR514x5-Q1 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 2.5A 或 3.5A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，專為各種工業應用而設計，適用于非穩壓電源的電源調節。

LMR514x5-Q1 具有 200kHz 至 1MHz 的可調開關頻率，可通過外部電阻器實現優化效率或外部組件尺寸的靈活性。該器件具有脈沖頻率調制（PFM 版本）以實現輕負載下的高效率，以及強制脈寬調制（FPWM 版本）以實現恒定頻率，并在整個負載范圍內實現較小的輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：lmr51425-q1.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR514x5-Q1 采用 WSON-12 封裝。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 支持汽車系統要求：
  • 寬輸入電壓范圍：4V 至 36V
  • 連續輸出電流：2.5A 或 3.5A
  • 室溫下 ±1.0% 容差電壓基準
  • 最小接通時間：75ns（典型值）
  • 低靜態電流：25μA
  • 可調頻率：200kHz 至 1MHz
  • 頻率擴頻
  • 保護功能：
    • 精確使能輸入
    • 開漏 PGOOD
    • VIN 欠壓鎖定 （UVLO）
    • 逐周期電流限制
    • 帶打嗝模式的短路保護
    • 熱關斷
• 設計尺寸小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • WSON-12 軟件包
• 采用引腳對引腳兼容封裝的 PFM 和 FPWM 選項

參數

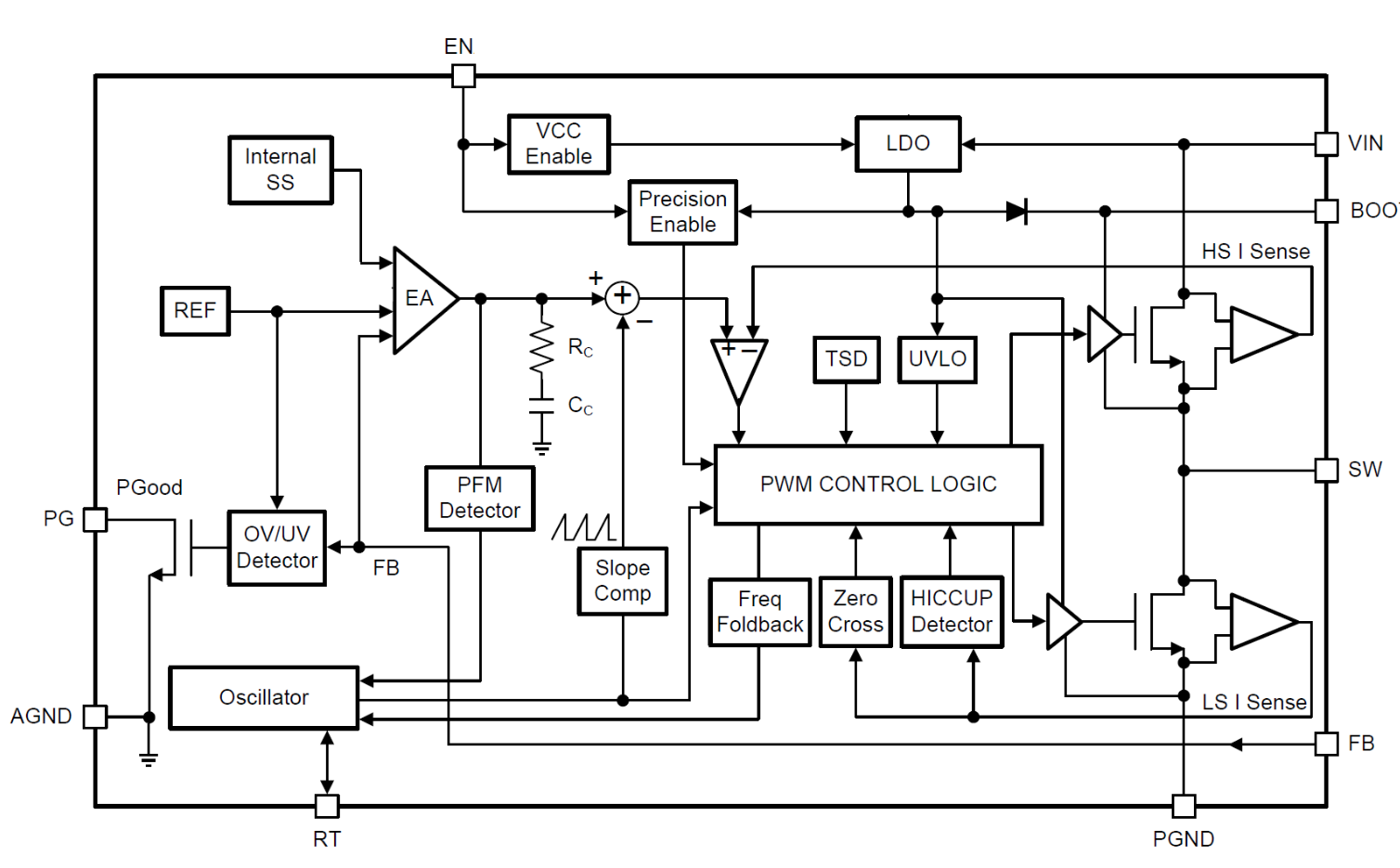

方框圖

1. 產品概述

LMR51425-Q1 是一款專為汽車應用設計的同步降壓（Buck）DC/DC轉換器，提供36V的寬輸入電壓范圍和高達2.5A的連續輸出電流。該設備適用于ADAS（高級駕駛輔助系統）、車身電子、信息娛樂和儀表集群等多種汽車應用。

2. 主要特性

• ?AEC-Q100 認證?：符合汽車應用的標準，可在-40°C至+125°C的環境溫度范圍內工作。
• ?功能安全?：提供文檔支持，有助于功能安全系統的設計。
• ?寬輸入電壓范圍?：4V至36V，適用于多種汽車電源系統。
• ?高效率?：采用固定頻率峰值電流模式控制，支持PFM（脈沖頻率調制）和FPWM（強制脈沖寬度調制）兩種模式，以優化效率和性能。
• ?低靜態電流?：典型值為25μA，有助于降低系統功耗。
• ?保護特性?：包括輸入欠壓鎖定（UVLO）、逐周期電流限制、短路保護（帶打嗝模式）和熱關斷等。

3. 應用領域

• ?汽車ADAS和車身電子?：如攝像頭、雷達、傳感器等設備的電源管理。
• ?汽車信息娛樂和儀表集群?：如頭單元、媒體中心、USB充電口和顯示屏的電源供應。

4. 關鍵功能與特性

• ?固定頻率峰值電流模式控制?：提供穩定的輸出電壓和快速的負載瞬態響應。
• ?PFM和FPWM模式?：PFM模式在輕載時提高效率，F(xiàn)PWM模式在全負載范圍內提供恒定的開關頻率和低輸出電壓紋波。
• ?內部補償?：減少外部組件數量，簡化設計。
• ?精密使能輸入?：允許使用外部電阻分壓器設置系統級的UVLO。
• ?軟啟動和內部參考電壓?：保護電源和負載免受啟動時的浪涌電流影響。

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓，推薦使用1%容差的電阻。
• ?開關頻率調整?：通過RT引腳連接外部電阻來設置開關頻率，范圍在200kHz至1MHz之間。
• ?電感選擇?：根據輸出電流和開關頻率選擇合適的電感值，以優化性能和效率。
• ?輸出電容選擇?：確保電容值足夠大以滿足穩定性和紋波要求，推薦使用低ESR的陶瓷電容。
• ?布局考慮?：將功率組件（如電感、電容）和反饋電阻靠近IC放置，以減少寄生電感和電阻，提高系統性能。

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：TI提供的在線工具，可幫助用戶快速生成定制化的電源設計方案。
• ?技術支持?：TI的E2E支持論壇提供快速的技術幫助和文檔更新通知。

7. 訂購與可用性

• ?部件號?：LMR51425-Q1，表示該部件采用WSON-12封裝，提供2.5A的輸出電流。
• ?樣品與購買?：用戶可通過TI官網申請樣品或購買該產品。

LMR51425-Q1以其汽車級認證、高效率、低靜態電流和多種保護特性，成為汽車電子應用中理想的電源管理解決方案。
