TPS6281x-EP 是引腳對引腳、1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。該器件系列基于峰值電流模式控制拓撲。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節，并且還可以與相同頻率范圍內的外部時鐘同步。該器件可在輕負載時自動進入省電模式 （PSM），以在整個負載范圍內保持高效率。該器件在 PWM 模式下提供 1% 的輸出電壓精度，有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許用戶設置啟動時間或對輸出電壓到外部源進行形式跟蹤，從而允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。

TPS6281x-EP 器件采用 2mm × 3mm VQFN 封裝。
*附件：tps62810-ep.pdf

特性

• 輸入電壓范圍：2.75V 至 6V
• 1A、2A、3A 和 4A 轉換器系列
• 靜態電流：15μA（典型值）
• 輸出電壓從 0.6V 到 5.5V
• 輸出電壓精度 ±1%（FPWM作）
• 可調軟啟動
• 強制 PWM 或 PWM 和 PFM作
• 1.8MHz 至 4MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出

參數

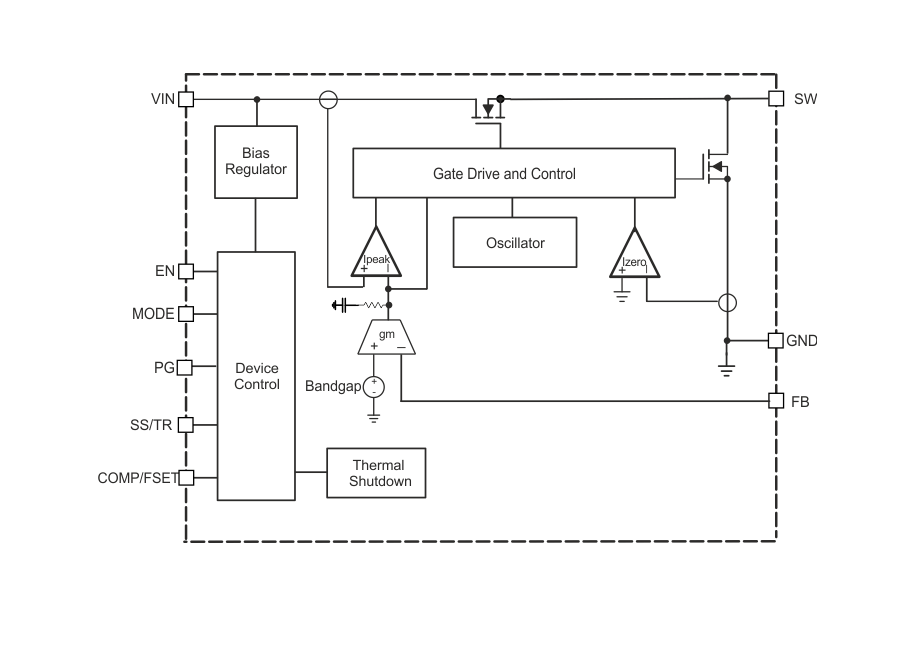

方框圖

1. 產品概述

TPS62810-EP 是 TPS6281x-EP 系列中的一款高性能同步降壓（Buck）DC/DC轉換器，提供高達4A的輸出電流。該系列轉換器設計用于滿足航空電子、國防無線電、搜索器前端、機上娛樂和鐵路運輸等領域的電源管理需求。

2. 主要特性

• ?寬輸入電壓范圍?：2.75V至6V。
• ?高輸出電流?：提供4A的連續輸出電流能力。
• ?輸出電壓可調?：輸出電壓范圍從0.6V至5.5V，具有±1%的輸出電壓精度（FPWM模式）。
• ?可調開關頻率?：開關頻率在1.8MHz至4MHz范圍內可調，支持與外部時鐘同步。
• ?高效率?：采用同步整流技術，提供高達95%的轉換效率。
• ?增強型功能?：包括精確使能輸入、軟啟動、100%占空比模式、活動輸出放電和帶窗口比較器的電源良好輸出。
• ?緊湊封裝?：采用2mm × 3mm的VQFN-HR（RWY）9引腳封裝。

3. 應用領域

• ?航空電子?：適用于各種機上電子設備的電源管理。
• ?國防應用?：為國防無線電、搜索器前端等設備提供高效電源。
• ?交通運輸?：在鐵路運輸等領域提供可靠的電源解決方案。

4. 功能描述

• ?精確使能輸入?：允許用戶通過外部電壓控制設備的使能狀態，實現精確的時序控制和欠壓保護。
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流，確保輸出電壓平穩上升。
• ?操作模式?：支持強制PWM模式和自動PWM/PFM模式切換，以優化不同負載條件下的效率。
• ?保護特性?：包括過流保護、短路保護、熱關斷和折返電流限制，確保設備在異常條件下的安全運行。

5. 設計考慮

• ?電感選擇?：推薦使用0.47μH的電感，以獲得最佳的轉換效率和穩定性。
• ?電容選擇?：輸出電容應選用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?布局指南?：提供了詳細的PCB布局建議，以確保最佳的性能和可靠性。

6. 文檔與支持

• ?數據手冊?：提供了全面的技術規格和應用信息。
• ?應用指南?：包括典型應用電路、設計步驟和布局示例，幫助用戶快速實現設計。
• ?技術支持?：TI提供E2E支持論壇和文檔更新通知服務，為用戶提供持續的技術支持。

7. 訂購信息

• ?可訂購部件號?：如TPS62810MRWYRNEP，表示該部件為生產狀態，封裝為VQFN-HR（RWY），包含9個引腳。
• ?樣品申請?：用戶可通過TI官網申請樣品進行評估和測試。

TPS62810-EP以其高性能、高效率和增強型功能，成為航空電子、國防和航天應用中電源管理的理想選擇。
