TPS6281x-EP 是引腳對引腳、1A、2A、3A 和 4A 同步降壓直流/直流轉換器系列。所有設備均提供高效率和易用性。該器件系列基于峰值電流模式控制拓撲。低電阻開關在高環境溫度下允許高達 4A 的連續輸出電流。開關頻率可在 1.8MHz 至 4MHz 范圍內進行外部調節，并且還可以與相同頻率范圍內的外部時鐘同步。該器件可在輕負載時自動進入省電模式 （PSM），以在整個負載范圍內保持高效率。該器件在 PWM 模式下提供 1% 的輸出電壓精度，有助于設計具有高輸出電壓精度的電源。SS/TR 引腳允許用戶設置啟動時間或對輸出電壓到外部源進行形式跟蹤，從而允許對不同的電源軌進行外部排序并限制啟動期間的浪涌電流。

TPS6281x-EP 器件采用 2mm × 3mm VQFN 封裝。
*附件：tps62813-ep.pdf

特性

• 輸入電壓范圍：2.75V 至 6V
• 1A、2A、3A 和 4A 轉換器系列
• 靜態電流：15μA（典型值）
• 輸出電壓從 0.6V 到 5.5V
• 輸出電壓精度 ±1%（FPWM作）
• 可調軟啟動
• 強制 PWM 或 PWM 和 PFM作
• 1.8MHz 至 4MHz 的可調開關頻率
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出

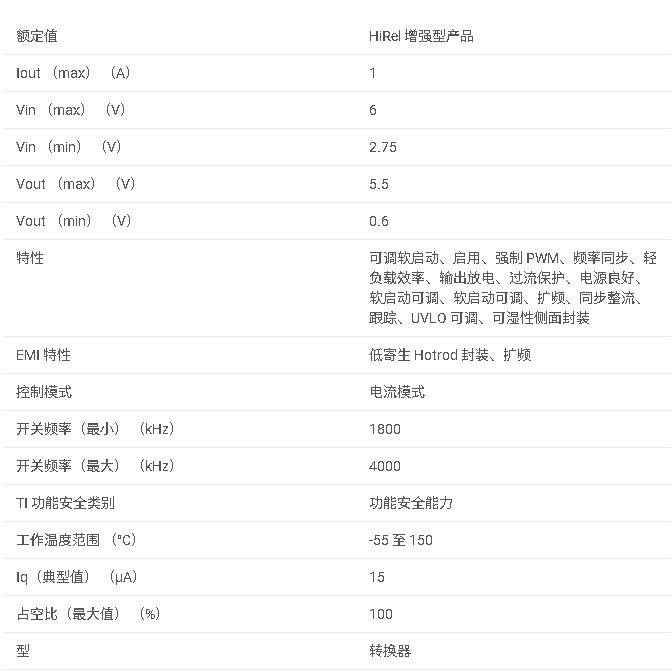

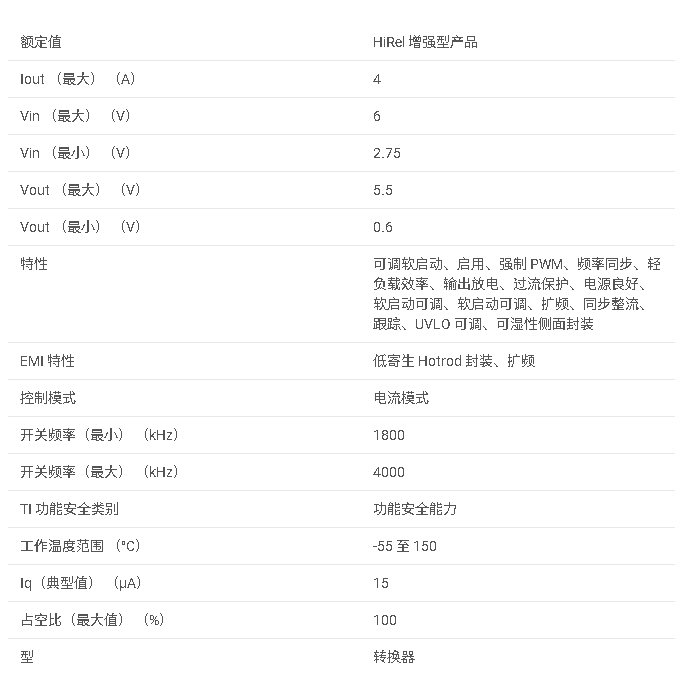

參數

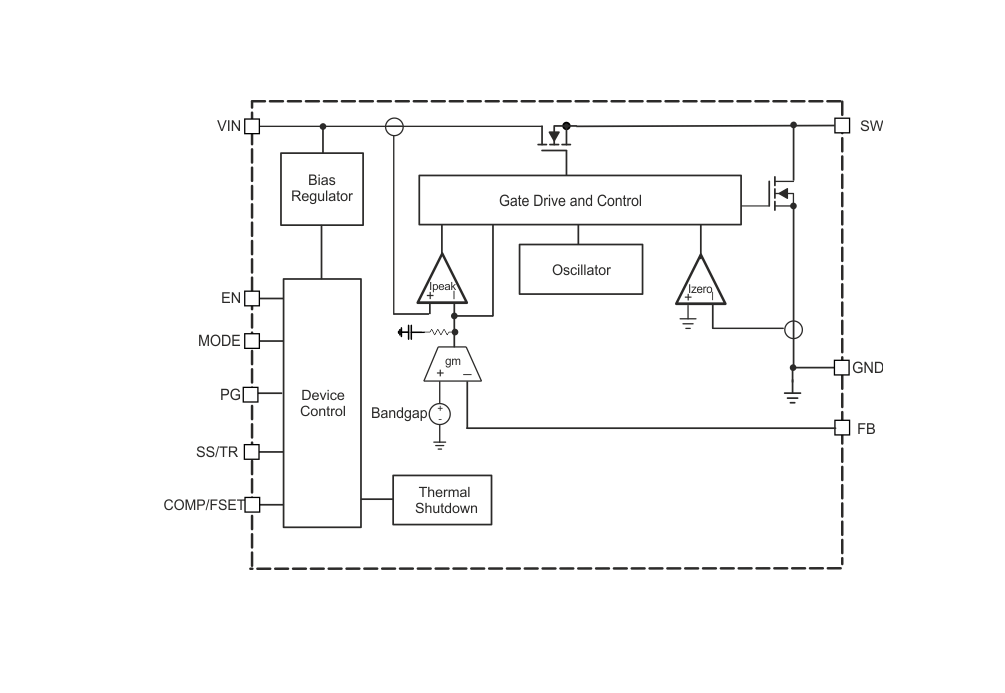

方框圖

1. 產品概述

TPS62813-EP 是 TPS6281x-EP 系列同步降壓DC/DC轉換器中的一員，專為需要高達3A連續輸出電流的應用設計。該系列基于峰值電流模式控制拓撲，提供高效率、易用性和多種增強功能，適用于航空電子、國防無線電、鐵路運輸等多個領域。

2. 主要特性

• ?輸入電壓范圍?：2.75V至6V。
• ?輸出電流?：高達3A的連續輸出電流能力。
• ?輸出電壓范圍?：0.6V至5.5V可調，具有±1%的輸出電壓精度（FPWM模式）。
• ?開關頻率?：在1.8MHz至4MHz范圍內可調，并支持與外部時鐘同步。
• ?高效率?：采用同步整流技術，提供高轉換效率。
• ?增強功能?：包括精確使能輸入、軟啟動、100%占空比模式、活動輸出放電和帶窗口比較器的電源良好輸出。
• ?緊湊封裝?：2mm × 3mm的VQFN-HR（RWY）9引腳封裝。

3. 應用領域

• ?航空電子與國防?：為機載設備、國防無線電等提供高效、可靠的電源。
• ?鐵路運輸?：在軌道交通系統中應用，確保電源供應的穩定性和效率。
• ?其他需要高效電源管理的應用?。

4. 關鍵功能與特性

• ?精確使能輸入?：支持用戶定義的欠壓鎖定和精確時序控制。
• ?軟啟動與跟蹤?：通過SS/TR引腳實現軟啟動或輸出電壓跟蹤外部電壓源。
• ?多種工作模式?：支持強制PWM模式或自動PWM/PFM模式切換，以適應不同負載條件。
• ?保護機制?：包括過流保護、短路保護、熱關斷等，確保設備安全穩定運行。

5. 設計指南

• ?電感與電容選擇?：提供了電感選擇指南和輸出電容推薦值，以優化轉換效率和穩定性。
• ?布局與PCB設計?：強調了正確布局的重要性，并提供了布局示例和指南，以幫助用戶實現最佳性能。

6. 文檔與支持

• ?數據手冊?：詳細描述了TPS62813-EP的技術規格、應用信息和設計指南。
• ?應用筆記與指南?：包括典型應用電路、設計步驟和布局考慮，為用戶提供實用的設計參考。
• ?技術支持?：TI提供E2E支持論壇和文檔更新通知服務，方便用戶獲取技術幫助和最新信息。

7. 訂購與可用性

• ?部件號?：如TPS62813MRWYRNEP，表示該部件為生產狀態，封裝為VQFN-HR（RWY），包含9個引腳。
• ?樣品與購買?：用戶可通過TI官網申請樣品或購買該產品。

TPS62813-EP以其高性能、高效率和豐富的功能特性，成為需要高電流輸出和高效電源管理的應用的理想選擇。
