一、項目背景

三一重工為提高臂架焊接質量和效率，新增8臺埃斯頓ER8-2000焊機（DeviceNet協議），需與現有西門子S7-317-2DPPLC（PROFIBUS-DP主站）集成。核心需求：

1.PLC集中控制焊機啟停及參數下發

2.實時采集焊接電流/電壓異常數據

3.設備故障時自動切換備用焊機

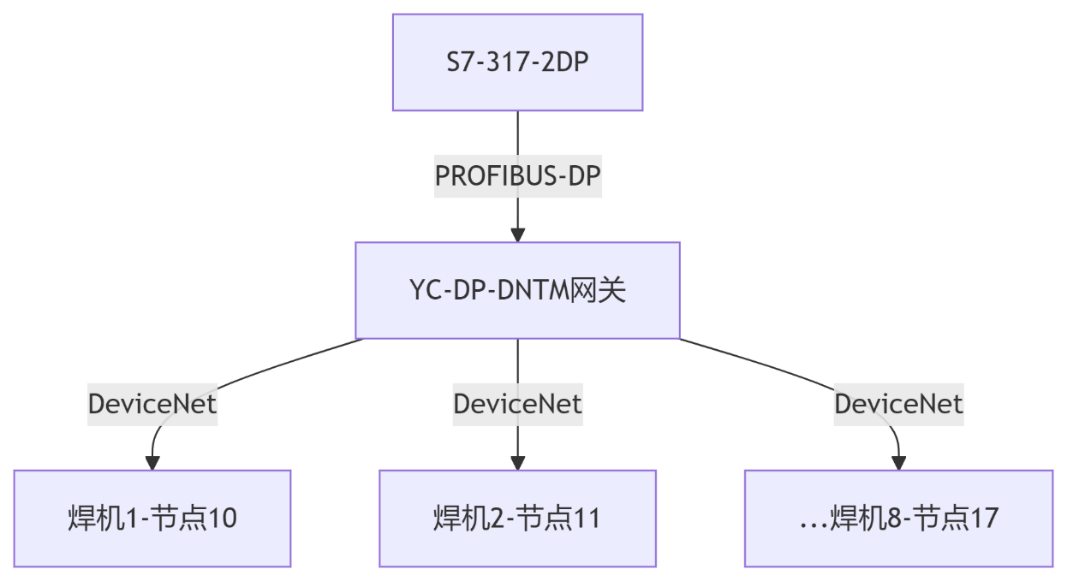

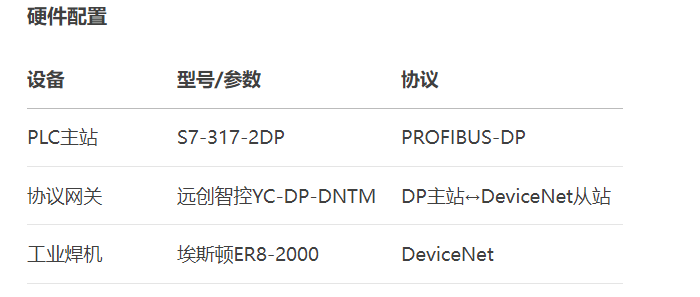

二、系統架構

三、關鍵配置步驟

1.西門子PLC組態（STEP7V5.5）

-DP網絡設置：

-添加YC-DP-DNTM網關為DP從站（站址：6）

-配置I/O映射：ini

輸出區：QB0-QB31→網關輸出（控制8臺焊機）

輸入?yún)^(qū)：IB0-IB31←網關輸入（狀態采集）

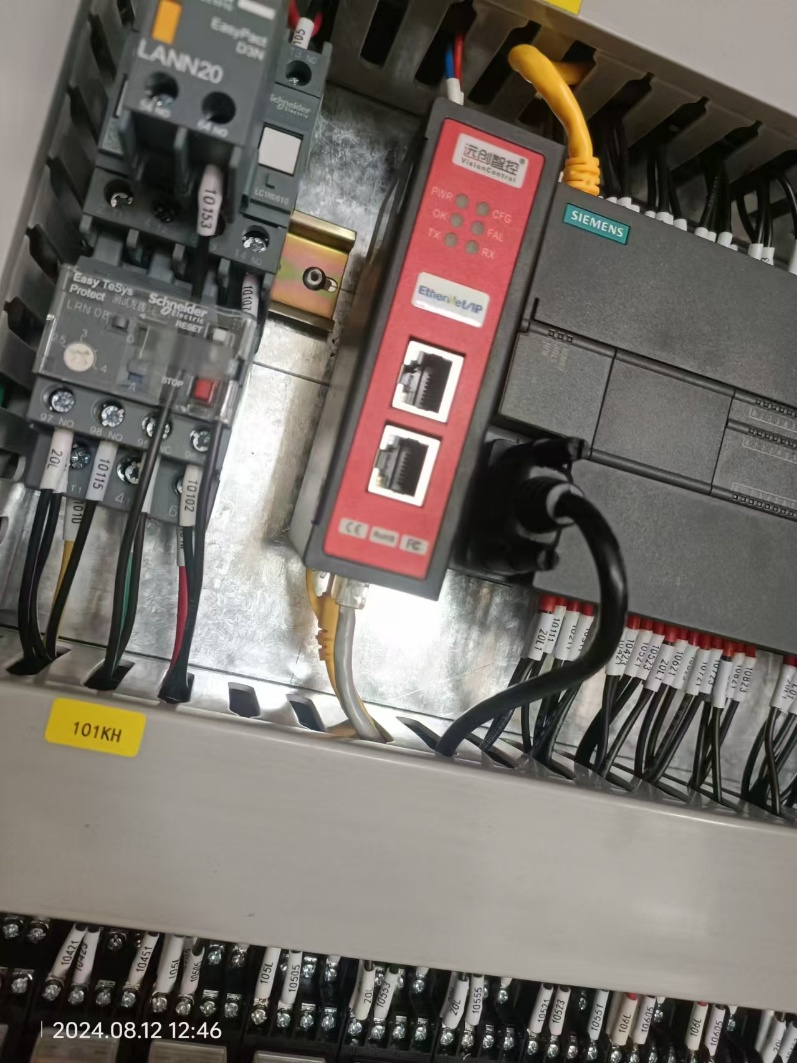

2.YC-DP-DNTM網關配置

-DP側參數：

-站地址：6，波特率1.5Mbps

-I/O尺寸：32字節輸入/32字節輸出

-DeviceNet側參數：

-波特率：500Kbps

-焊機節點地址：10~17（撥碼設置）

-數據映射表：

|PLC字節|網關映射|焊機功能|

|QB0|節點10-輸出字節0|啟停命令(bit0)|

|QB1-QB2|節點10-輸出字1|目標電流(0-65535A)|

|QB3|節點10-輸出字節3|送絲速度(0-100%)|

3.埃斯頓焊機DeviceNet配置 markdown

(1).硬件設置：

-節點地址撥碼：10~17（對應8臺焊機）

-DeviceNet終端電阻：ON（首尾節點）

(2).軟件配置（EDCStudioV3.0）：

-激活A(yù)ssembly對象（實例ID：100）

-輸入映射：

-字節0：設備狀態（bit0:運行中,bit1:故障）

-字1：實際電流值

-字節3：故障代碼

四、通信邏輯實現

PLC程序示例（控制首臺焊機）SCL

//發送啟動命令+參數設置

"焊機1_控制字".啟動命令:=TRUE;

"焊機1_控制字".目標電流:=15000;//單位0.1A（1500A）

POKE(ADDR:=DB10.DBB0,SRC:=PM200.0BYTE4);//寫入網關QB0-QB3

//讀取狀態

PEEK(ADDR:=DB11.DBB0,DST:=PM300.0BYTE4);//從網關IB0-IB3讀取

IF"焊機1_狀態字".故障標志THEN

"產線急停":=TRUE;//觸發安全連鎖

END_IF;

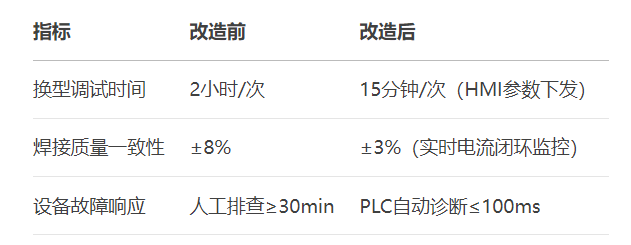

五、實施效果

典型應用場景：

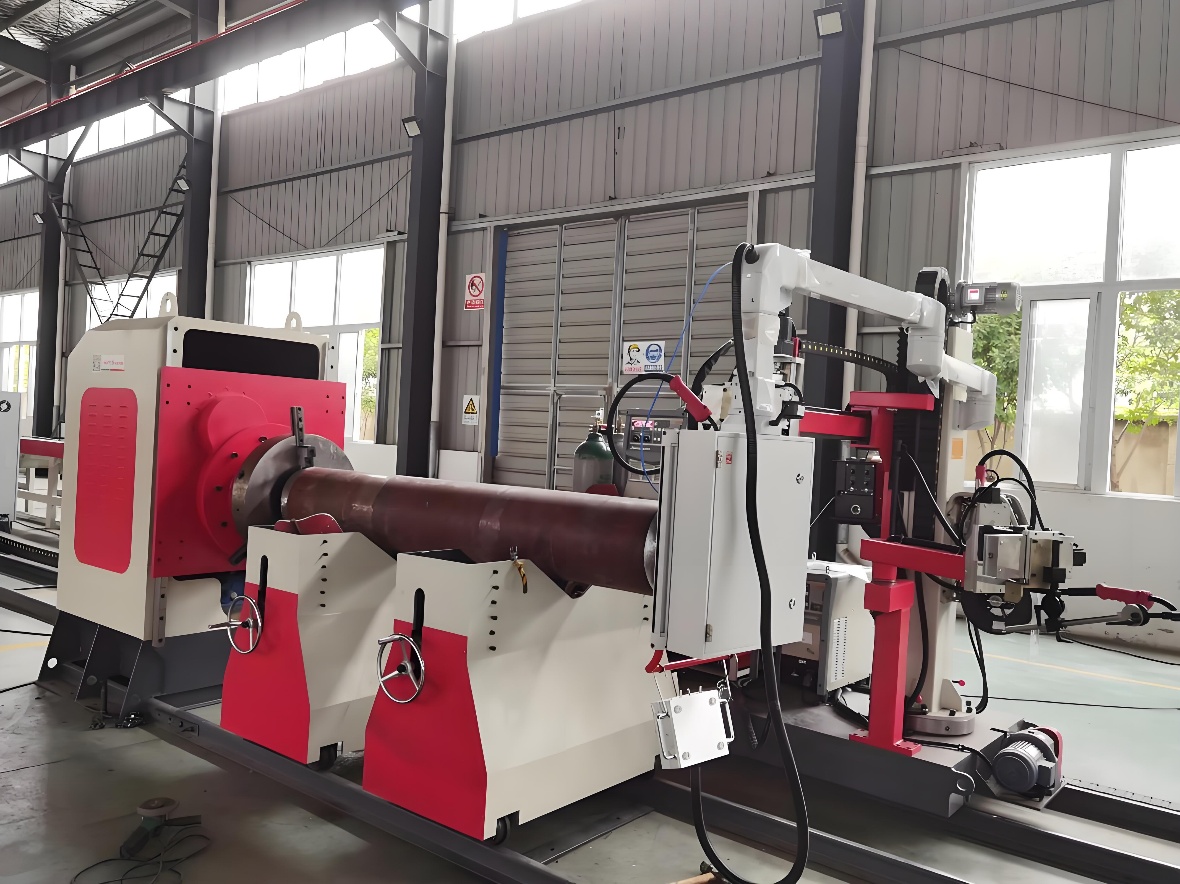

>在挖掘機臂架多層焊道作業中，PLC通過網關動態調整4焊機電流（QB12-QB13），同時監測7焊機實際電流（IB24-IB25），實現多焊機協同控制。

六、技術亮點

1.網關深度適配：

YC-DP-DNTM網關預置埃斯頓焊機EDS文件，自動識別Assembly對象

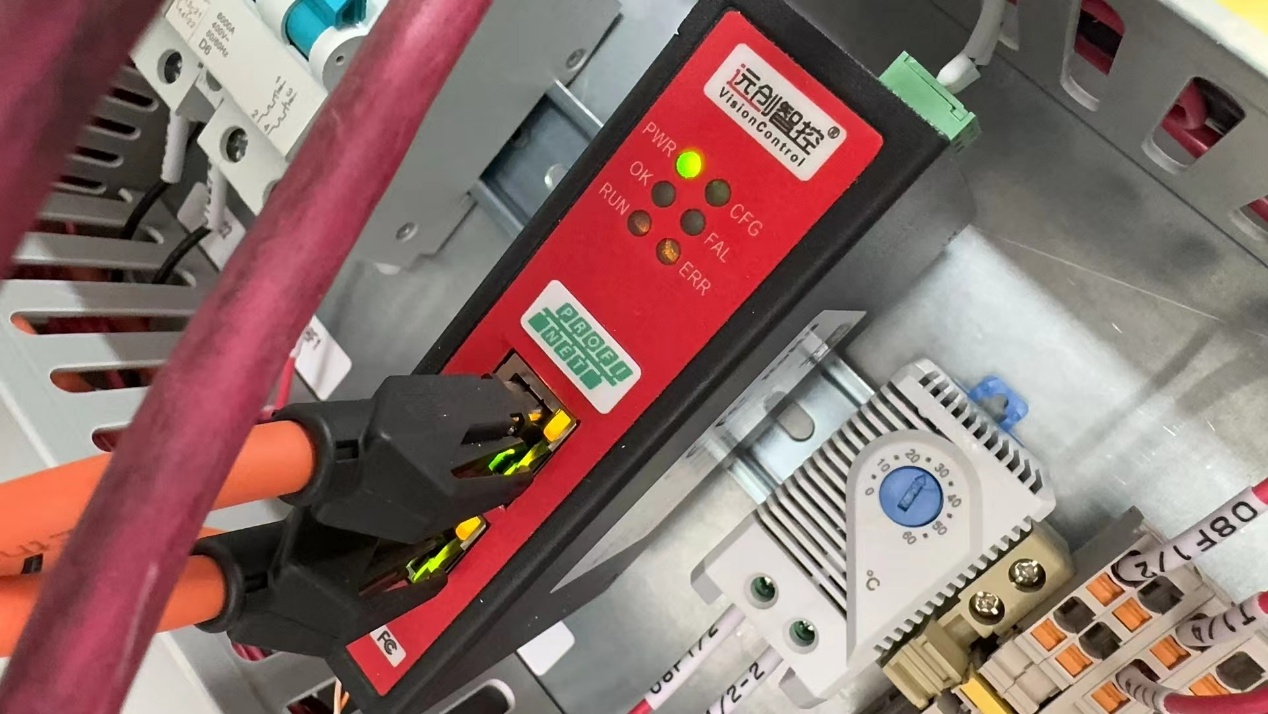

-支持在線診斷：通過網關LED燈顏色判斷DP/DN通信狀態（綠燈常亮=正常）

2.抗干擾設計：

-DeviceNet總線采用鎧裝屏蔽電纜，網關外殼接地（接地電阻＜4Ω）

-PROFIBUS段使用主動終端器（6ES7972-0DA00-0AA0）

3.維護便捷性：

-網關Web服務器功能（IP:192.168.1.6）可實時查看數據交換錯誤計數器

>項目周期：2024年3月投產，累計運行2,400小時無通信中斷，焊縫合格率提升至99.5%。

七、總結

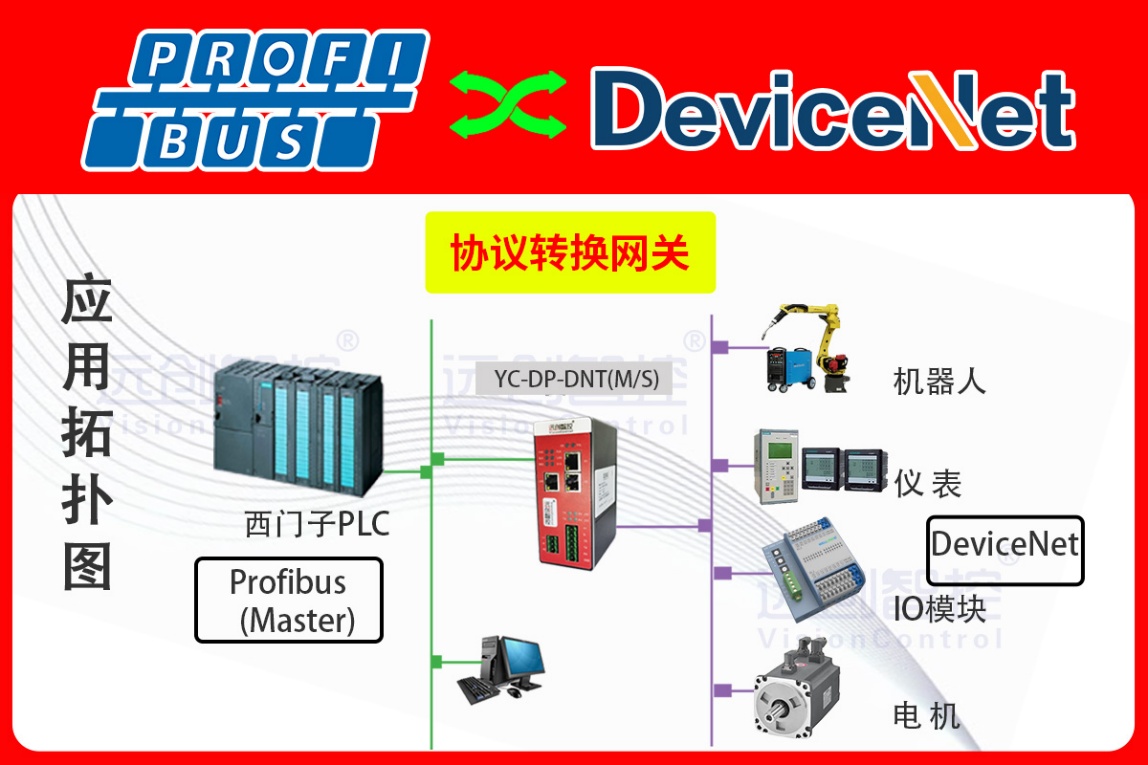

本案例驗證了遠創智控YC-DP-DNTM網關在PROFIBUS-DP與DeviceNet異構網絡中的可靠性，為工程機械制造業提供了：

1.快速集成方案：網關配置時間＜1小時

2.高實時控制：焊機指令響應周期≤40ms

3.經濟型改造路徑：節省單獨采購DeviceNet主站成本約65%

適用于工程機械、壓力容器等重工業領域的多設備協議融合場景。

（更多技術的問題可咨詢楊工）
