TPS546B26 4V 至 16V 輸入、25A、PMBus、同步降壓轉換器數據手冊
TPS546B26 器件是一款高度集成的降壓轉換器，采用 D-CAP4 控制拓撲，可實現快速瞬態響應。所有可編程參數均可通過 PMBus 接口進行配置，并作為新的默認值存儲在 NVM 中，以最大限度地減少外部元件數量。引腳搭接選項允許 DCM 或 FCCM、過流限制、故障響應、內部或外部反饋電阻器、輸出電壓選擇或范圍、開關頻率和補償。
*附件：tps546b26.pdf
支持 1MHz 時鐘的 PMBus 接口為配置以及關鍵參數（包括輸出電壓、輸出電流和內部芯片溫度）的遙測提供了一個方便的標準化數字接口。根據系統要求，可以將對故障條件的響應設置為 restart、latch off 或 ignore。
TPS546B26 可以選擇通過 VDRV 和 VCC 引腳使用外部 5V 電源對內部 5V LDO 進行過驅，以提高效率、降低功耗，并支持以較低的輸入電壓啟動。
TPS546B26 是一種無鉛器件，無例外地符合 RoHS 標準。
特性
- 4V 至 18V 輸入電壓，無外部偏置
- 2.7V 至 18V 輸入電壓，帶外部偏置
- 0.4V 至 5.5V 輸出電壓
- 支持 25A 單相
- Rdson_HS = 2.6mΩ，Rdson_LS = 1mΩ
- 400kHz 至 2MHz 工作頻率（通過引腳搭接進行四個離散設置，通過 PMBus 進行其他設置）
- PMBus 可編程
- 修訂版 1.5 符合 PASSKEY 安全功能
- 輸入電壓、輸出電壓、輸出電流、溫度遙測
- 可編程過流、過壓、欠壓、過熱保護
- 擴展的寫保護功能
- 用于存儲配置設置的非易失性存儲器
- 對輸出電壓進行編程的兩種方法
- 內部電阻分壓器（離散設置），啟動電壓通過引腳搭接選擇
- 外部電阻分壓器（連續設置），啟動電壓由 VBOOT 選擇
- 精密電壓基準和差分遠程感應，可實現高輸出精度
- +/- 0.5% DAC 精度（0°C 至 85°C 結點）
- +/- 1% VOUT 容差，范圍為 –40°C 至 125°C 結點
- 僅單相可選 FCCM/DCM
- 無需通過引腳搭接進行 PMBus 通信即可啟動
- 安全啟動至預偏置輸出
- 0.5ms 至 16ms 可編程軟啟動時間
- D-CAP4 控制拓撲，具有快速瞬態響應，支持所有陶瓷輸出電容器
- 可編程內部環路補償
- 可選逐周期谷值電流限制
- 漏極開路電源良好輸出
參數

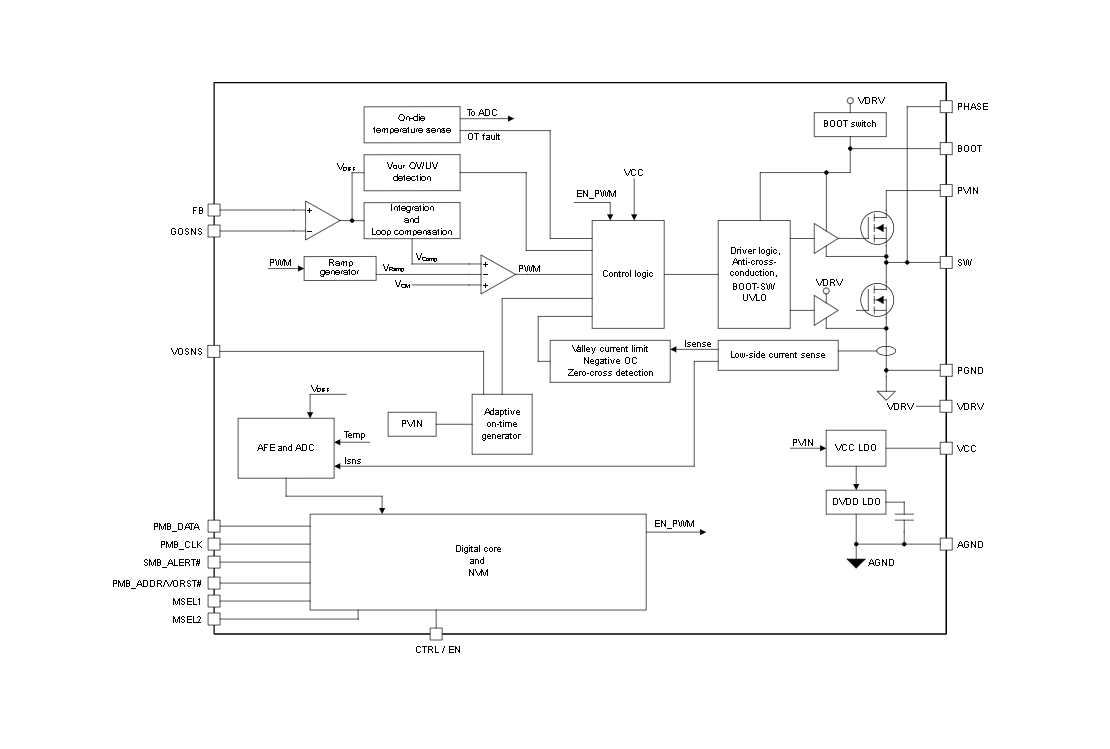

方框圖
1. 產品概述
- ?產品名稱?：TPS546B26
- ?類型?：4V至18V輸入，25A同步降壓轉換器，支持PMBus和遙測
- ?特點?：高度集成、D-CAP4控制拓撲、快速瞬態響應、可編程參數
2. 主要特性
- ?輸入電壓范圍?：4V至18V（無外部偏置），2.7V至18V（有外部偏置）
- ?輸出電壓范圍?：0.4V至5.5V
- ?輸出電流?：最大25A
- ?工作頻率?：400kHz至2MHz（通過引腳或PMBus可編程）
- ?效率?：高轉換效率，支持快速瞬態響應
- ?可編程性?：通過PMBus接口配置所有可編程參數，并存儲在NVM中
- ?保護特性?：過流保護、過壓保護、欠壓保護、過熱保護
- ?遠程感測?：支持差分遠程感測，提高輸出準確性
3. 應用領域
- ?服務器和云計算POLs?
- ?硬件加速器?
- ?網絡接口卡?
4. 功能特點
- ?D-CAP4控制?：實現快速瞬態響應，支持所有陶瓷輸出電容器
- ?PMBus接口?：提供數字接口進行配置和遙測，支持PASSKEY安全功能
- ?內部或外部反饋?：支持內部電阻分壓器或外部電阻分壓器設置輸出電壓
- ?軟啟動?：可編程軟啟動時間，減少啟動時的電流沖擊
- ?循環電流限制?：可選的循環到循環電流限制，提高輕載效率
5. 封裝與尺寸
- ?封裝類型?：WQFN-FCRLF（37引腳）
- ?尺寸?：5mm × 6mm
6. 典型應用電路
- 提供典型應用電路圖，包括輸入電容、輸出電容、電感等組件的選擇指導
7. 設計指南
- ?組件選擇?：詳細指導如何選擇電感、輸出電容、輸入電容等關鍵組件
- ?布局與接地?：提供PCB布局和接地指南，以最小化噪聲和提高熱性能
- ?補償設計?：提供內部補償和外部補償的設計指南，確保系統穩定性
8. 性能參數
- ?電氣特性?：包括靜態電流、輸入電壓欠壓/過壓鎖定、輸出電壓容差、效率等
- ?熱特性?：提供多種熱阻參數，支持熱設計
9. 文檔與支持
TPS546B26是一款高度集成的同步降壓轉換器，支持PMBus接口和遙測功能，具有高效率、快速瞬態響應和可編程性等特點。其廣泛的應用領域和豐富的功能特性使其成為服務器和云計算、硬件加速器等應用的理想選擇。
