LMR60420 是一款 3V 至 36V （42V 瞬態）、2A 同步降壓轉換器，專為工業應用而設計。LMR60420 采用超緊湊的 2.5mm × 2mm HotRod QFN-9 封裝，提供擴頻變體，可降低電感并實現低電磁干擾 （EMI） 性能，從而促進工業和其他噪聲敏感型設計的認證。所有器件型號都能夠在輸出電壓節點、反饋和接地之間包含一個電阻分壓器，從而提供 1V 至 20V 的輸出電壓。該器件的每種變體還能夠通過將輸出電壓節點直接連接到反饋引腳來提供固定的輸出電壓。Device Comparison Table 提供了有關固定輸出電壓選項的詳細信息。具有 40ns 最小導通時間的電流模式控制架構允許在高頻下實現高轉換比、輕松的環路補償、快速瞬態響應以及出色的負載和線路調節。開漏電源就緒輸出有助于滿足電源排序要求。LMR60420的 MODE/SYNC 引腳允許用戶在作模式之間進行選擇。強制脈寬調制 （FPWM） 模式可在負載范圍內實現恒定的開關頻率，而自動模式允許在脈寬調制 （PWM） 和脈頻調制 （PFM） 切換之間無縫轉換。在自動模式下，LMR60420僅消耗 5μA 的靜態電流，這確保了在所有負載下的高效率。只需很少的外部元件，即可實現緊湊的 PCB 布局。LMR60420 是 0.6A 至 6A 電流水平的引腳兼容器件系列的一部分。
*附件：lmr60420.pdf

特性

• 寬工作輸入電壓：3V 至 36V（絕對最大值 42V）
• 超低靜態電流
  • 關斷電流：0.65μA
  • 空載待機電流：5μA
• 引腳可編程輸出電壓選項提供固定 3.3V/ADJ 和 5V/ADJ
  • 可調輸出電壓范圍為 1V 至 20V
• 低最小 tON （典型值為 30ns）
• 針對低電磁干擾 （EMI） 要求進行了優化：
  • 低電感 HotRod? QFN 封裝
  • 提供擴頻選項
• 可編程開關頻率范圍為 200kHz – 2.2MHz
• 提供 FPWM、PFM 或外部頻率同步
• 專為可擴展電源而設計
  • 引腳與 LMR60406、LMR60410、LMR60430 和 LMR60440 兼容
• 用于電源排序的 Power-Good 輸出

參數

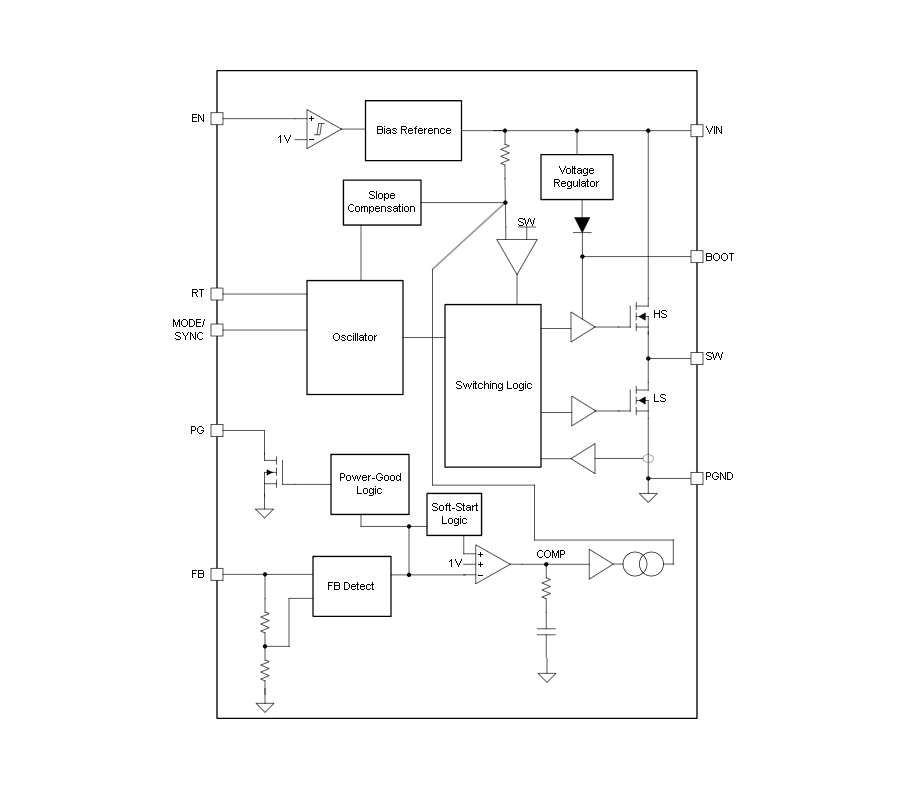

方框圖

1. 產品概述

• ?產品名稱?：LMR60420
• ?類型?：3V至36V輸入，2A同步降壓轉換器
• ?特點?：高功率密度、低EMI、低輸出電容需求、功能安全能力

2. 主要特性

• ?輸入電壓范圍?：3V至36V（絕對最大值為42V）
• ?輸出電壓范圍?：1V至20V（可調）
• ?輸出電流?：2A
• ?超低靜態電流?：關機電流0.65μA，無負載待機電流5μA
• ?低EMI設計?：采用HotRod? QFN封裝，可選擴展頻譜功能
• ?可編程開關頻率?：200kHz至2.2MHz
• ?工作模式?：FPWM、PFM或外部頻率同步

3. 功能特點

• ?功能安全能力?：提供文檔支持功能安全系統設計
• ?可編程輸出電壓?：支持固定輸出電壓（3.3V/5V）和可調輸出電壓
• ?快速瞬態響應?：30ns最小導通時間，易于環路補償
• ?電源良好輸出?：用于電源排序
• ?保護特性?：過流保護、短路保護（打嗝模式）、熱關斷

4. 應用領域

• ?工廠自動化與控制?
• ?家用電器?
• ?建筑自動化?

5. 封裝與尺寸

• ?封裝類型?：HotRod? QFN-9封裝
• ?尺寸?：2.5mm × 2mm

6. 典型應用電路

• 提供固定輸出電壓和可調輸出電壓的簡化電路圖

7. 設計指南

• ?組件選擇?：詳細指導如何選擇電感、輸出電容、輸入電容、自舉電容等
• ?布局建議?：優化PCB布局以減少噪聲和提高效率
• ?電源供電建議?：確保輸入電源能夠提供所需的輸入電流，并討論了輸入濾波器的設計考慮

8. 性能參數

• ?電氣特性?：包括使能輸入閾值、電壓參考、電源良好閾值、開關頻率、電流限制等
• ?熱特性?：提供熱阻、結溫等參數

9. 文檔與支持

• ?相關文檔?：提供應用報告、設計指南等，幫助用戶優化設計和解決常見問題
• ?技術支持?：通過TI E2E?支持論壇獲取快速、經過驗證的答案和設計幫助

LMR60420是一款專為工業應用設計的同步降壓轉換器，具有高功率密度、低EMI和低輸出電容需求等特點，適用于需要高效率、小尺寸和穩定電源輸出的場合。其功能安全能力和靈活的輸出電壓選項使其在各種自動化和控制應用中具有廣泛的應用前景。
