現代電子測試領域中，復雜信號分析的需求推動著測試儀器持續迭代升級。MSO3000X 系列混合信號示波器依托多項前沿技術，為信號測量與系統調試打造了綜合性解決方案。

高性能信號采集架構

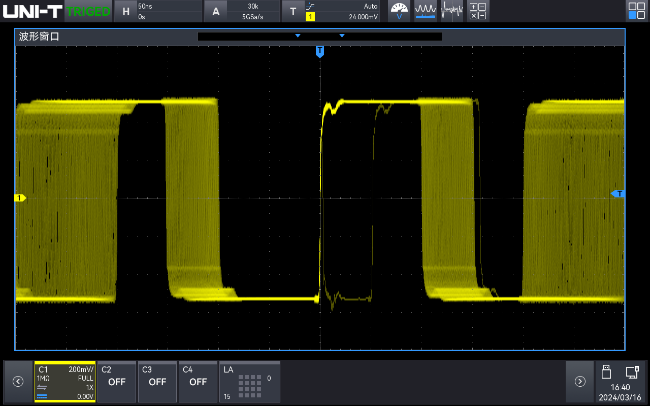

該示波器具備 5GSa/s 的高采樣率與單通道 500Mpts 的深度存儲，確保在長時間信號采集時仍能保持高分辨率。依托 Ultra Phospho? 3.0 技術構建的軟硬件系統，實現波形捕獲率達 2,000,000 wfms/s，最小死區時間小于 1μs，可有效捕捉偶發信號和罕見異常。其 256 級輝度等級色溫顯示，能直觀反映信號出現概率，輔助工程師進行波形特征分析。

多維度功能集成體系

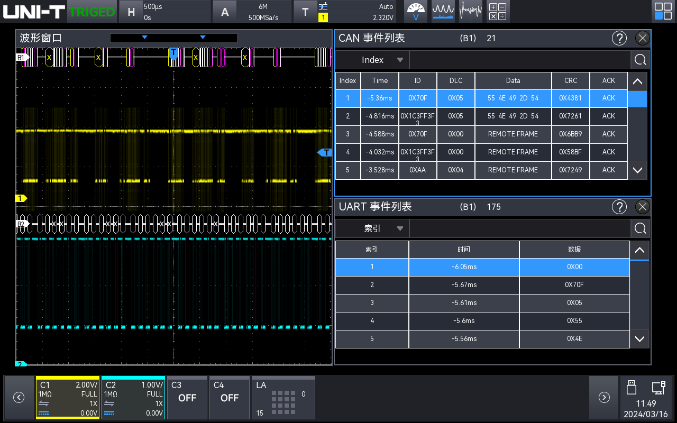

MSO3000X 系列創新性地集成九類儀器功能，涵蓋協議分析、頻譜分析、電源測試等領域。在協議解析方面，支持 RS232、I2C 等 12 種主流串行總線的觸發與解碼，對 200M 數據的解碼處理可在 1 秒內完成，并支持四總線同步分析。頻譜分析模塊搭載全硬件加速技術，具備 4M 點 FFT 運算能力，通過瀑布圖、自動標記測量等功能，實現對復雜信號頻域特性的深度解析。

精準測量與智能分析能力

儀器內置 54 種參數測量系統，覆蓋電壓、頻率、功率等維度，配合參數統計與趨勢圖可視化功能，可立體呈現信號變化規律。先進的數字觸發系統將觸發靈敏度提升至 10ps 精度，支持 12 種基礎觸發和 12 種協議觸發模式，結合波形錄制、增強分辨率等功能，為信號調試與故障診斷提供高效工具。

現代電子測試領域中，復雜信號分析的需求推動著測試儀器持續迭代升級。MSO3000X 系列混合信號示波器依托多項前沿技術，為信號測量與系統調試打造了綜合性解決方案。

在電子工程、通信研發等領域，MSO3000X 系列示波器通過整合高性能采集、多功能集成與智能化分析技術，提供了應對復雜測試需求的技術方案，充分展現了混合信號示波器的發展方向與應用價值。
