1.陽臺光儲發展趨勢 技術支持 安科瑞 程瑜 187 02112 087

陽臺光儲市場目前處于快速擴張的初期階段，發展潛力巨大。在歐洲，政策紅利顯著，像德國陽臺光伏草案的出臺，以及荷蘭負電價政策的實施，使得家庭光伏回本周期大幅縮短至 3 年，大大激發了消費者的積極性。中國企業在全球供應鏈中占據關鍵地位，憑借供應鏈優勢，系統單價較 2022 年下降 40%，戶均投資跌破萬元，讓陽臺光儲產品性價比大幅提升，市場接受度越來越高。

2.電表在系統中的作用

在陽臺光儲系統里，電表是不能或缺的組成部分。它如同系統的 “數據眼睛"，準確監測著光伏組件產生的電能、家庭用電的實時數據以及儲能設備的充放電狀態。通過對這些數據的采集與分析，用戶能夠清晰了解自家能源的生產與消耗情況，從而合理規劃用電，實現能源的有效利用。同時，電表數據也是電力交易、碳積分計算等后續能源服務的基礎，對于構建完整的陽臺光儲生態體系起著關鍵作用。例如，在一些推行峰谷電價的地區，用戶可以依據電表數據，在電價低谷時給儲能設備充電，高峰時使用儲存的電能，降低用電成本。

3.電表概述

ADL 系列導軌式多功能電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新 能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電 力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實 現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

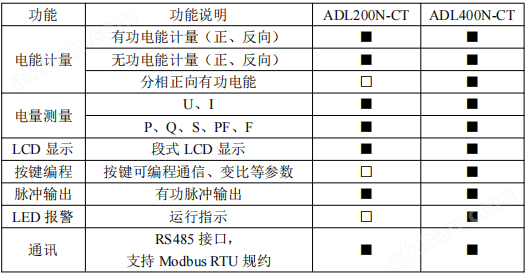

4.產品功能與特點

ADL系列外置互感器導軌式多功能電能表是專為光伏并網系統、微逆系統、儲能系統等新能源發電系統設計的智能儀表。其主要功能特點包括：

電能計量功能：ADL系列電能表能夠實現有功電能和無功電能的雙向計量，支持正向和反向電能計量，適用于光伏儲能系統中的電能計量需求。

電力參數測量：該電能表能夠測量電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等全電力參數，確保系統運行狀態的實時監控。

通信功能：ADL系列電能表支持RS485通信接口，采用Modbus RTU通信協議，能夠與逆變器或能量管理系統（EMS）進行數據交互，實現遠程監控和智能管理。

高精度與快速響應：電能表具有高精度測量能力，誤差范圍在±0.5%以內，響應時間短，能夠快速捕捉電力參數的變化，確保系統的實時性和準確性。

多種安裝方式：ADL系列電能表支持導軌式安裝，安裝方便，適用于各種光伏儲能系統的安裝環境

4.在戶儲系統中的應用

單戶型陽臺光伏儲能系統

居民在陽臺上安裝2kW~3kW的光伏板與5kWh儲能電池，ADL200N電表安裝在家庭主配電箱內，實時監控家庭總用電功率、發電功率與電網購電功率，數據上傳至智能手機App或能量管理平臺，實現圖形化能耗分析。

多用戶并網陽臺發電

在同一棟樓內多戶安裝獨立光儲系統，通過ADLN表計分別計量每戶的發電、儲能與并網用電情況，配合物業平臺統一管理與分賬，實現“社區微電網"運營管理。

反送功率敏感的住宅改造

在老舊小區中，由于公共電網容量限制，需要嚴格限制光伏反送功率。通過ADLN表計檢測功率方向，配合逆變器聯動調節，確保“零反送"運行，兼顧綠色節能與電網安全。
