ATA-2042高壓放大器作為安泰電子的明星產品，憑借其優異的指標參數受到不少電子工程師的喜歡，其在電子實驗中的應用也非常頻繁，下面為大家整理出ATA-2042高壓放大器的應用案例合集，希望能對領域內各位工程師、研究人員有所幫助。

案例一：ATA-2042高壓放大器在非線性超聲傳播研究中的應用

該實驗使用了ATA-2042高壓放大器、示波器、信號發生器、超聲換能器等設備。

實驗概要：

搭建非線性超聲測試系統，混凝土非線性超聲測試系統主要包括：信號發生器、ATA-2042高壓放大器、數字示波器和發射與接收換能器。信號發生器發射信號類型為10個周期的脈沖波，脈沖頻率為40kHz。高壓放大器型號為ATA-2042，將輸入信號的峰值電壓放大至50~350V，輸入與輸出電阻均設置為50Ω。數字示波器的輸入阻抗為1MΩ，采樣率為2.5MS/s，滿足Nyquist-Shannon采樣定理。

使用換能器與砂漿試樣之間采用凡士林進行耦合，在固定換能器前用記號筆標記測點位置，以保證發射換能器與接收換能器均位于試樣的中心位置。使用紙巾擦拭砂漿試樣，避免換能器與試樣間夾雜灰塵等細顆粒，再將換能器通過松緊帶緊密纏繞并固定在標記位置。

案例二：電壓放大器在微電極的微流控芯片研究中的應用

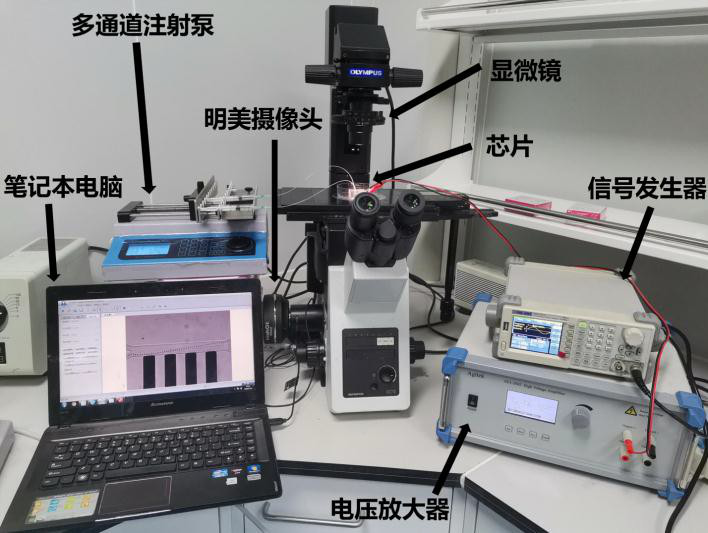

該實驗使用了ATA-2042高壓放大器、函數信號發生器、電導率儀、多通道注射泵、筆記本電腦、科研級攝像頭、倒置熒光顯微鏡等。

實驗概要：

搭建進樣系統、觀察系統和激勵信號系統三個系統，進樣系統由雙通道可調節流速的注射泵和兩支1mL一次性注射器組成。觀察系統采用全程電子監控攝像，將微流控芯片放置在顯微鏡的載物臺，先采用粗準焦螺旋找到微通道的位置，再采用細準焦螺旋調清視野。激勵信號系統使用函數信號發生器作為信號源，在信號輸出后增加了一級電壓放大器，用于提升系統的功率和帶負載能力。因為信號經過放大器之后可能會產生改變，需要對最終輸出的信號使用示波器進行檢測，看是否達到實驗所需的幅值和頻率。平口夾剛好與微流控芯片的微電極接口尺寸一致，將帶導線的平口夾與電極接口緊密連接，信號從電壓放大器輸出之后通過平口夾所連導線輸入三維復合微電極，形成閉合回路。

案例三：ATA-2042高壓放大器在MEMS微結構模態測試研究中的應用

該實驗使用了ATA-2042高壓放大器、超聲探頭、模擬量輸出板卡、工業控制計算機、控制器、數據采集卡、鉑電阻溫度傳感器、數字溫控儀表等。

實驗概要：

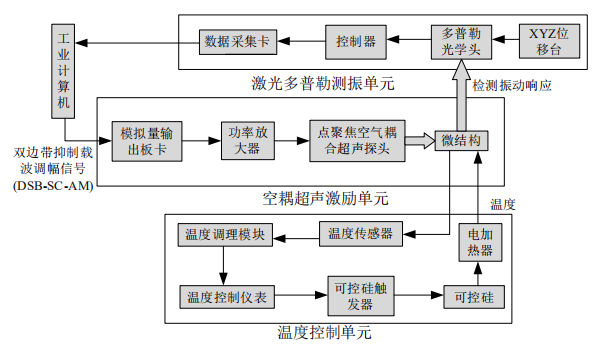

采用基于空氣耦合超聲聚焦換能器裝置發射的超聲波對微結構進行激勵；采用激光多普勒測振儀裝置檢測微結構在高溫下的振動響應信號；采用電阻加熱的方法創造高溫環境。搭建包括溫度控制單元、空氣耦合超聲激勵單元、激光多普勒測振單元的測試系統。

圖：ATA-2042高壓放大器指標參數
