第十三章 RTC 實時時鐘

本章分為如下幾個小節：

1 RTC簡介

2 功能描述

3 RTC寄存器描述

4 程序設計

5 下載驗證

1 RTC簡介

實時時鐘是一個獨立的定時器。RTC 模塊擁有一組連續計數的計數器，在相應軟件配置下，可提供時鐘日歷的功能。修改計數器的值可以重新設置系統當前的時間和日期。

RTC 模塊和時鐘配置系統(RCC_BDCR 寄存器)處于后備區域，即在系統復位或從待機模式喚醒后，RTC 的設置和時間維持不變。系統復位后，對后備寄存器和 RTC 的訪問被禁止，這是為了防止對后備區域(BKP)的意外寫操作。

執行以下操作將使能對后備寄存器和 RTC 的訪問：

?設置寄存器 RCC_APB1ENR 的 PWREN 和 BKPEN 位，使能電源和后備接口時鐘

?設置寄存器 PWR_CR 的 DBP 位，使能對后備寄存器和 RTC 的訪問。

1.1 主要特性

W55MH32的RTC的主要特性如下：

?可編程的預分頻系數：分頻系數最高為 220。

?32 位的可編程計數器，可用于較長時間段的測量。

?2 個分離的時鐘：用于 APB1 接口的 PCLK1 和 RTC 時鐘(RTC 時鐘的頻率必須小于 PCLK1 時鐘頻率的四分之一以上)。

?可以選擇以下三種 RTC 的時鐘源：

······ HSE 時鐘除以 128；

······LSE 振蕩器時鐘；

······LSI 振蕩器時鐘(詳見 6.2.8 節 RTC 時鐘)。

?2 個獨立的復位類型：

······APB1 接口由系統復位；

······RTC 核心(預分頻器、鬧鐘、計數器和分頻器)只能由后備域復位(詳見 6.1.3 節)。

?3 個專門的可屏蔽中斷：

·······鬧鐘中斷，用來產生一個軟件可編程的鬧鐘中斷。

······秒中斷，用來產生一個可編程的周期性中斷信號(最長可達 1 秒)。

······溢出中斷，指示內部可編程計數器溢出并回轉為 0 的狀態。

2 功能描述

2.1 概述

RTC 由兩個主要部分組成(參見下圖)。第一部分(APB1 接口)用來和 APB1 總線相連。此單元還包含一組 16 位寄存器，可通過 APB1 總線對其進行讀寫操作。APB1 接口由 APB1 總線時鐘驅動，用來與 APB1 總線接口。

另一部分(RTC 核心)由一組可編程計數器組成，分成兩個主要模塊。第一個模塊是 RTC 的預分頻模塊，它可編程產生最長為 1 秒的 RTC 時間基準 TR_CLK。RTC 的預分頻模塊包含了一個 20 位的可編程分頻器(RTC 預分頻器)。如果在 RTC_CR 寄存器中設置了相應的允許位，則在每個TR_CLK 周期中 RTC 產生一個中斷(秒中斷)。第二個模塊是一個 32 位的可編程計數器，可被初始化為當前的系統時間。系統時間按 TR_CLK 周期累加并與存儲在 RTC_ALR 寄存器中的可編程時間相比較，如果 RTC_CR 控制寄存器中設置了相應允許位，比較匹配時將產生一個鬧鐘中斷。

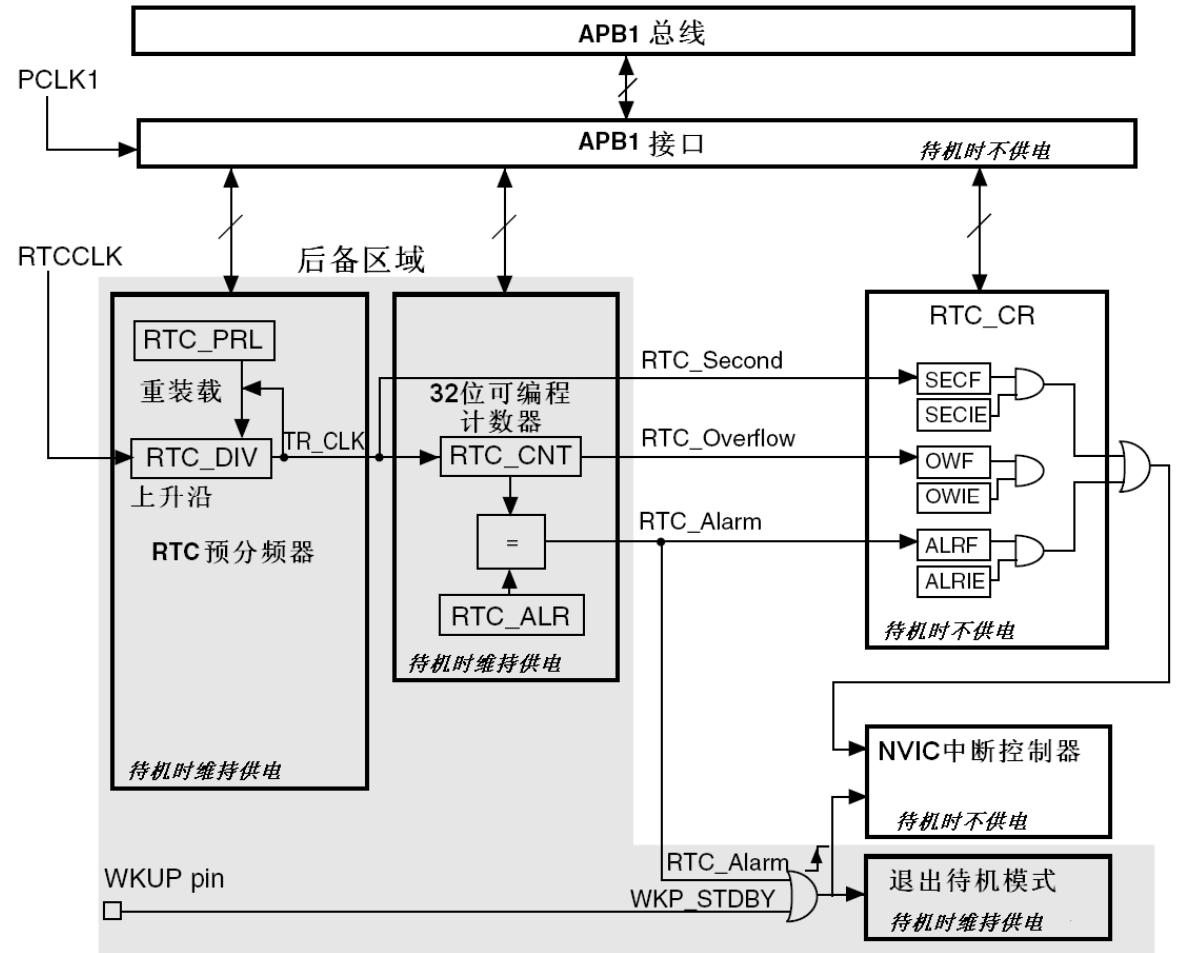

簡化的 RTC 框圖

2.2 復位過程

除了 RTC_PRL、RTC_ALR、RTC_CNT 和 RTC_DIV 寄存器外，所有的系統寄存器都由系統復位或電源復位進行異步復位。

2.3 讀RTC寄存器

RTC 核完全獨立于 RTCAPB1 接口。

軟件通過 APB1 接口訪問 RTC 的預分頻值、計數器值和鬧鐘值。但是，相關的可讀寄存器只在與RTCAPB1 時鐘進行重新同步的 RTC 時鐘的上升沿被更新。RTC 標志也是如此的。這意味著，如果 APB1 接口曾經被關閉，而讀操作又是在剛剛重新開啟 APB1 之后，則在第一次的內部寄存器更新之前，從 APB1 上讀出的 RTC 寄存器數值可能被破壞了(通常讀到 0)。下述幾種情況下能夠發生這種情形：

發生系統復位或電源復位

系統剛從待機模式喚醒(參見第 18.3節：低功耗模式)。

系統剛從停機模式喚醒(參見第 18.3節：低功耗模式)。

所有以上情況中，APB1 接口被禁止時(復位、無時鐘或斷電)RTC 核仍保持運行狀態。

因此，若在讀取 RTC 寄存器時，RTC 的 APB1 接口曾經處于禁止?fàn)顟B(tài)，則軟件首先必須等待RTC_CRL 寄存器中的 RSF 位(寄存器同步標志)被硬件置'1')。

注： RTC 的 APB1 接口不受 WFI 和 WFE 等低功耗模式的影響。

2.4 配置RTC寄存器

必須設置RTC_CRL寄存器中的CNF位，使RTC進入配置模式后，才能寫入 RTC_PRL、RTC_CNT、RTC_ALR 寄存器。

另外，對 RTC 任何寄存器的寫操作，都必須在前一次寫操作結束后進行。可以通過查詢 RTC_CR寄存器中的 RTOFF 狀態位，判斷 RTC 寄存器是否處于更新中。僅當 RTOFF 狀態位是'1'時，才可以寫入 RTC 寄存器。

配置過程：

1. 查詢 RTOFF 位，直到 RTOFF 的值變?yōu)?1'

2. 置 CNF 值為 1，進入配置模式

3. 對一個或多個 RTC 寄存器進行寫操作

4. 清除 CNF 標志位，退出配置模式

5. 查詢 RTOFF，直至 RTOFF 位變?yōu)?1'以確認寫操作已經完成。僅當 CNF 標志位被清除時，寫操作才能進行，這個過程至少需要 3 個 RTCCLK 周期。

2.5 RTC標志的設置

在每一個 RTC 核心的時鐘周期中，更改 RTC 計數器之前設置 RTC 秒標志(SECF)。在計數器到達0x0000 之前的最后一個 RTC 時鐘周期中，設置 RTC 溢出標志(OWF)。

在計數器的值到達鬧鐘寄存器的值加 1(RTC_ALR+1)之前的 RTC 時鐘周期中，設置 RTC_Alarm 和RTC 鬧鐘標志(ALRF)。對 RTC 鬧鐘的寫操作必須使用下述過程之一與 RTC 秒標志同步：

使用 RTC 鬧鐘中斷，并在中斷處理程序中修改 RTC 鬧鐘和/或 RTC 計數器。

等待 RTC 控制寄存器中的 SECF 位被設置，再更改 RTC 鬧鐘和/或 RTC 計數器。

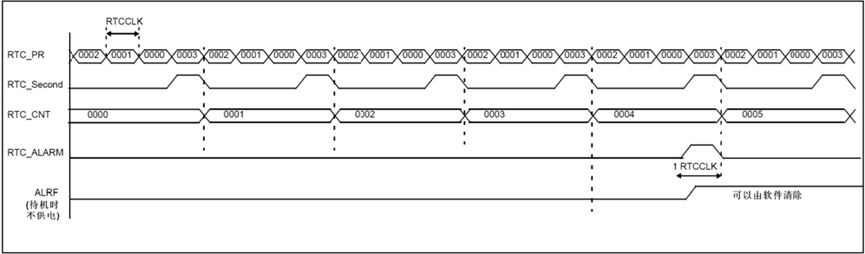

RTC 秒和鬧鐘波形圖示例，PR=0003，ALARM=00004

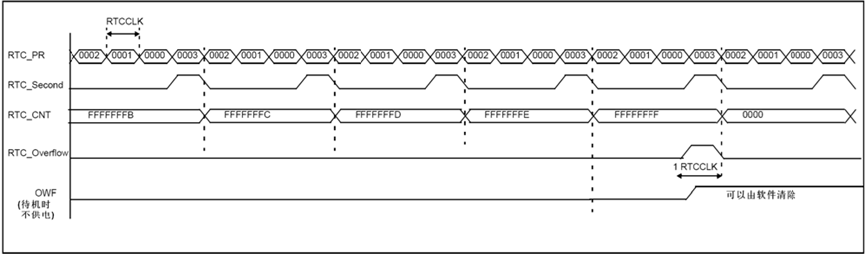

RTC 溢出波形圖示例，PR=0003

3 RTC寄存器描述

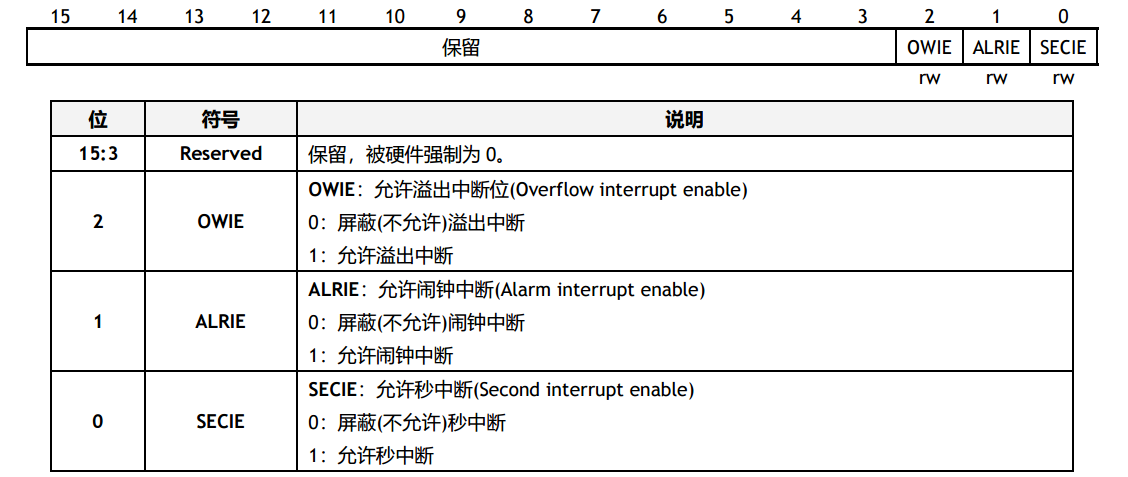

3.1 RTC控制寄存器高位(RTC_CRH)

偏移地址：0x00

復位值：0x0000

這些位用來屏蔽中斷請求。注意：系統復位后所有的中斷被屏蔽，因此可通過寫 RTC 寄存器來確保在初始化后沒有掛起的中斷請求。當外設正在完成前一次寫操作時(標志位 RTOFF=0)，不能對RTC_CRH 寄存器進行寫操作。RTC 功能由這個控制寄存器控制。

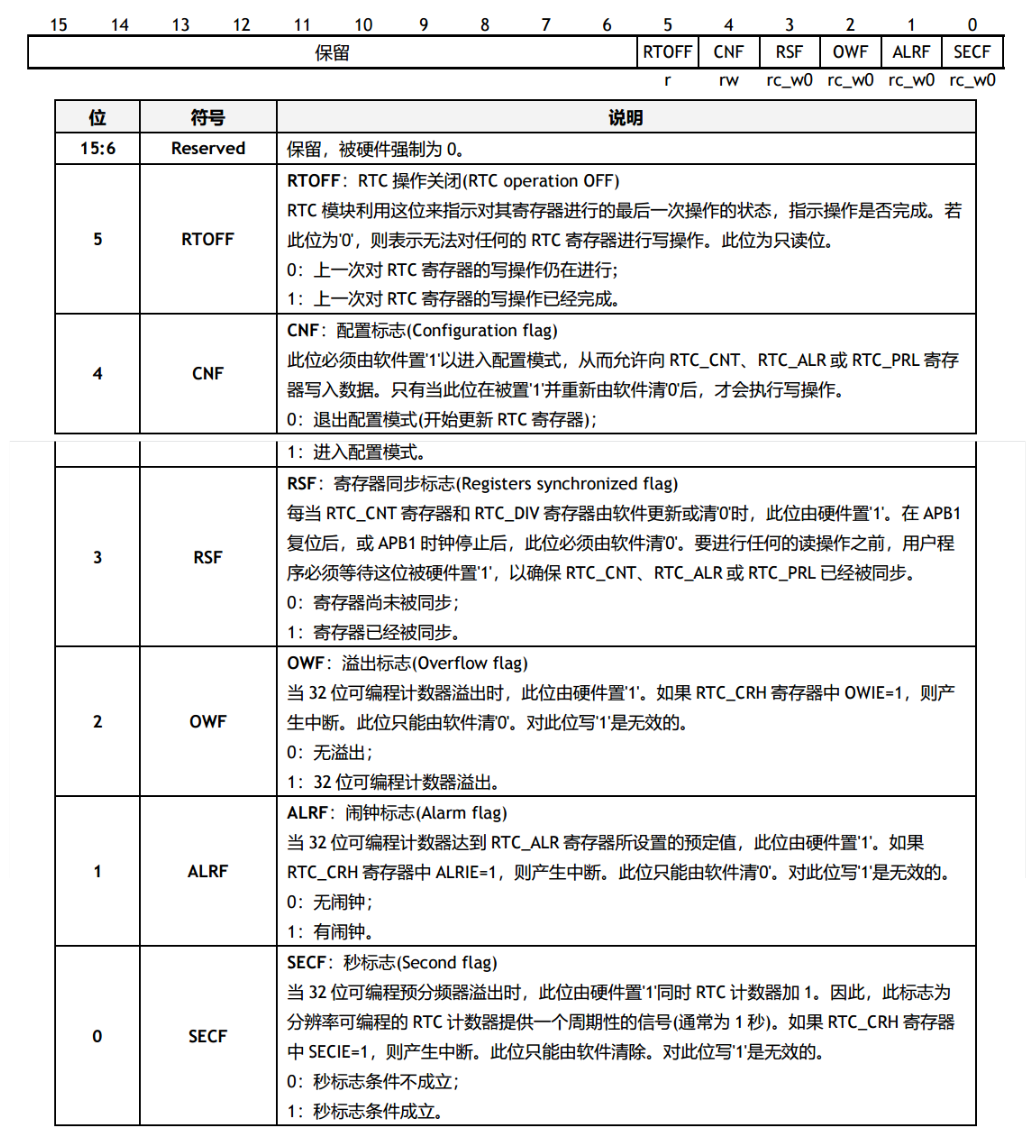

3.2 RTC控制寄存器低位(RTC_CRL)

偏移地址：0x00

復位值：0x0000

注：1.任何標志位都將保持掛起狀態，直到適當?shù)?RTC_CR 請求位被軟件復位，表示所請求的中斷已經被接受。

2.在復位時禁止所有中斷，無掛起的中斷請求，可以對 RTC 寄存器進行寫操作。

3.當 APB1 時鐘不運行時，OWF、ALRF、SECF 和 RSF 位不被更新。

4.OWF、ALRF、SECF 和 RSF 位只能由硬件置位，由軟件來清零。

5.若 ALRF=1 且 ALRIE=1，則允許產生 RTC 全局中斷。如果在 EXTI 控制器中允許產生 EXTI 線 17 中斷，則允許產生 RTC 全局中斷和 RTC 鬧鐘中斷。

6.若 ALRF=1，如果在 EXTI 控制器中設置了 EXTI 線 17 的中斷模式，則允許產生 RTC 鬧鐘中斷；如果在 EXTI 控制器中設置了 EXTI 線 17 的事件模式，則這條線上會產生一個脈沖(不會產生 RTC鬧鐘中斷)。

3.3 RTC預分頻裝載寄存器(RTC_PRLH/RTC_PRLL)

預分頻裝載寄存器用來保存 RTC 預分頻器的周期計數值。它們受 RTC_CR 寄存器的 RTOFF 位保護，僅當 RTOFF 值為'1'時允許進行寫操作。

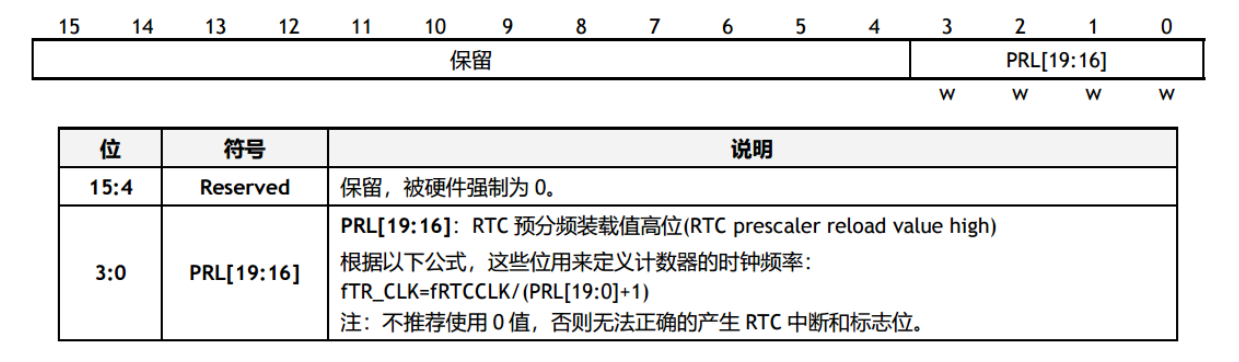

RTC 預分頻裝載寄存器高位(RTC_PRLH)

偏移地址：0x08

復位值：0x0000

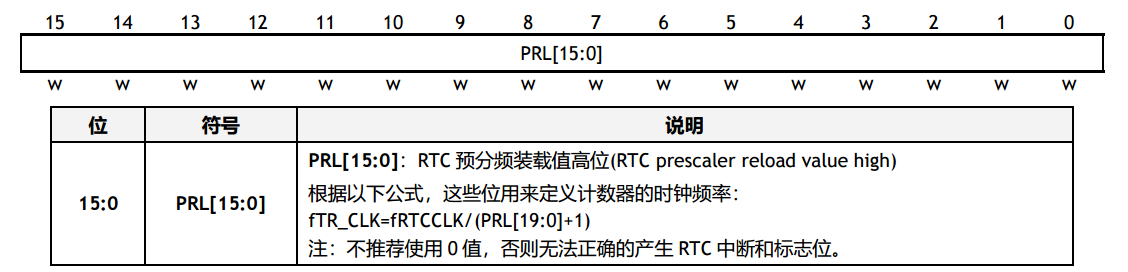

RTC 預分頻裝載寄存器低位（RTC_PRLL）

偏移地址：0x0C

復位值：0x8000

注: 如果輸入時鐘頻率(fRTCCLK)為 32.768 千赫，則在此寄存器中寫入 7FFFh 以獲得 1 秒的信號周期

3.4 RTC預分頻器余數寄存器(RTC_DIVH/RTC_DIVL)

在 TR_CLK 的每個周期里，RTC 預分頻器中計數器的值都會被重新設置為 RTC_PRL 寄存器的值。用戶可通過讀取 RTC_DIV 寄存器，以獲得預分頻計數器的當前值，而不停止分頻計數器的工作，從而獲得精確的時間測量。此寄存器是只讀寄存器，其值在 RTC_PRL 或 RTC_CNT 寄存器中的值發生改變后，由硬件重新裝載。

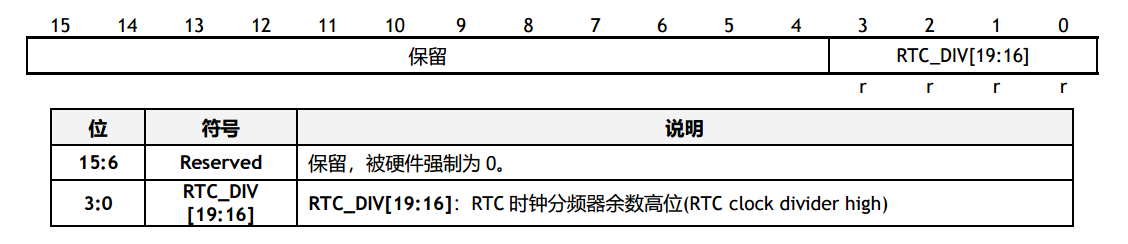

RTC 預分頻器余數寄存器高位(RTC_DIVH)

偏移地址：0x10

復位值：0x0000

RTC 預分頻器余數寄存器低位(RTC_DIVL)

偏移地址：0x14

復位值：0x8000

3.5 RTC計數器寄存器(RTC_CNTH/RTC_CNTL)

RTC 核有一個 32 位可編程的計數器，可通過兩個 16 位的寄存器訪問。計數器以預分頻器產生的TR_CLK時間基準為參考進行計數。RTC_CNT寄存器用來存放計數器的計數值。他們受 RTC_CR的位RTOFF寫保護，僅當RTOFF值為'1'時，允許寫操作。在高或低寄存器(RTC_CNTH或RTC_CNTL)上的寫操作，能夠直接裝載到相應的可編程計數器，并且重新裝載 RTC 預分頻器。當進行讀操作時，直接返回計數器內的計數值(系統時間)。

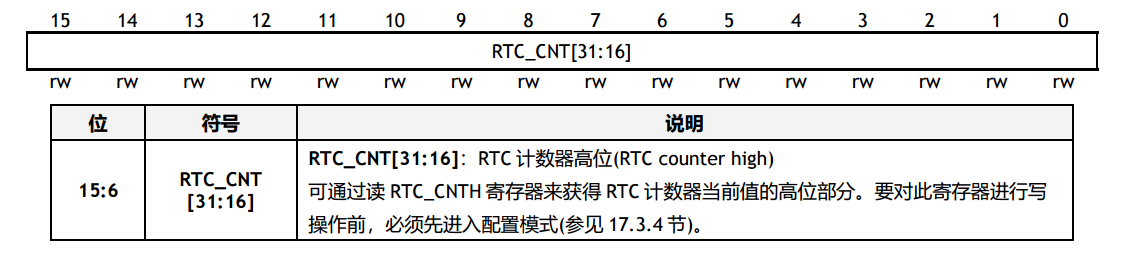

RTC 計數器寄存器高位(RTC_CNTH)

偏移地址：0x18

復位值：0x0000

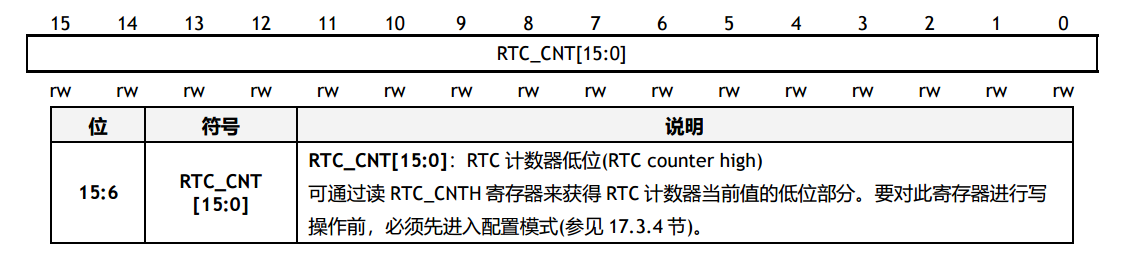

RTC 計數器寄存器低位(RTC_CNTL)

偏移地址：0x1C

復位值：0x0000

3.6 RTC鬧鐘寄存器(RTC_ALRH/RTC_ALRL)

當可編程計數器的值與 RTC_ALR 中的 32 位值相等時，即觸發一個鬧鐘事件，并且產生 RTC 鬧鐘中斷。此寄存器受 RTC_CR 寄存器里的 RTOFF 位寫保護，僅當 RTOFF 值為'1'時，允許寫操作。

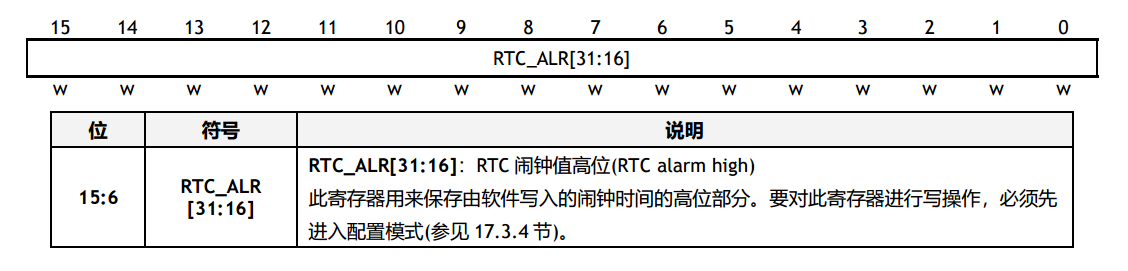

RTC 鬧鐘寄存器高位(RTC_ALRH)

偏移地址：0x20

復位值：0xFFFF

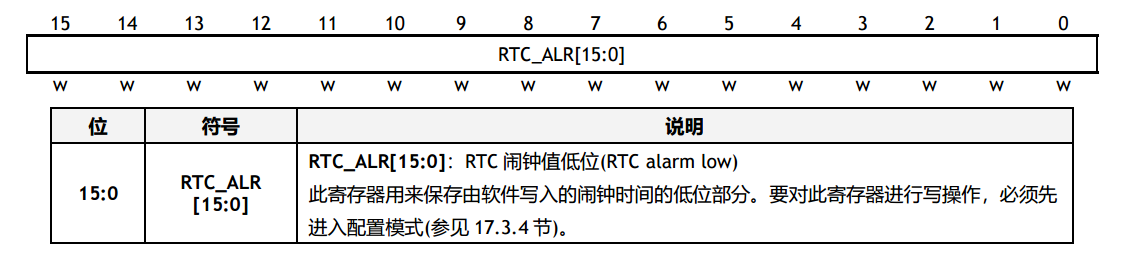

RTC 鬧鐘寄存器低位(RTC_ALRL)

偏移地址：0x24

復位值：0xFFFF

3.7 RTC寄存器映像

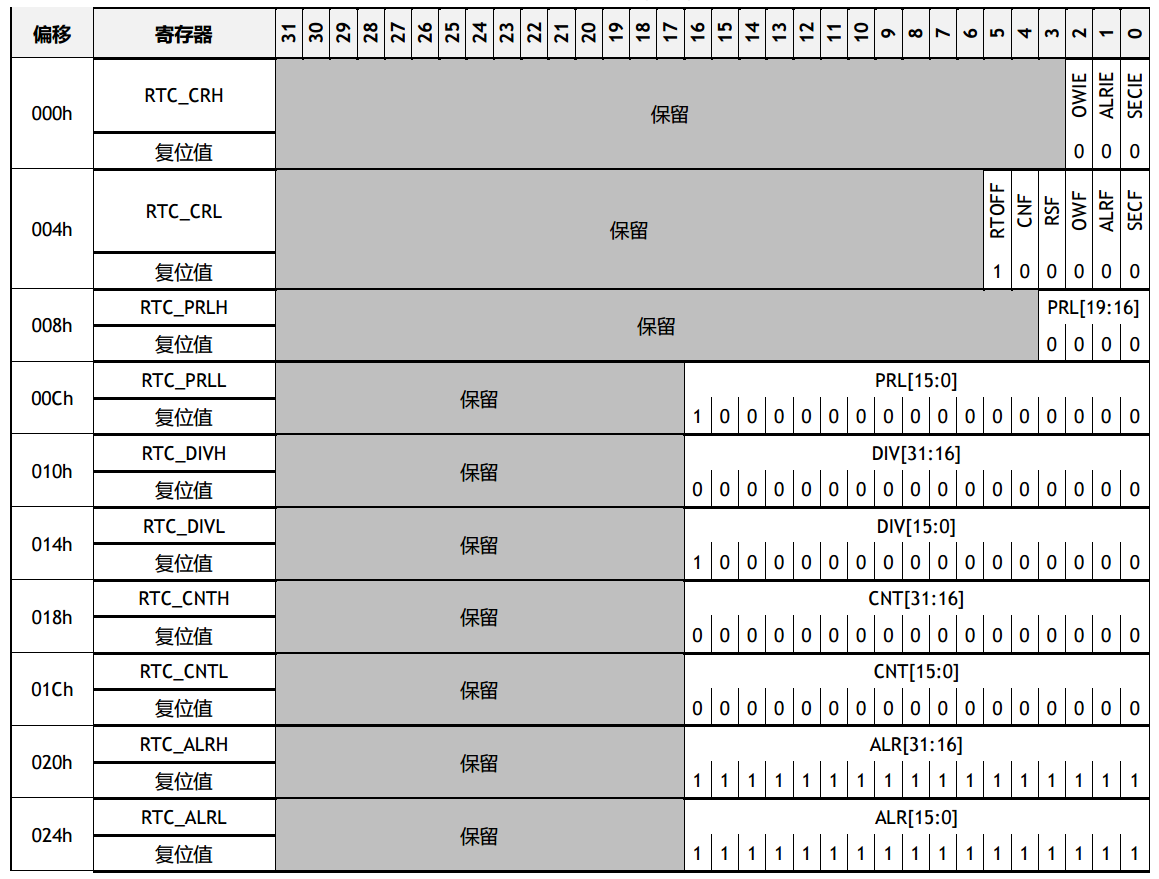

RTC-寄存器映像和復位值

4 程序設計

4.1 RTC_Calendar例程

1.初始化部分：延時初始化：調用delay_init()函數，雖未展示其具體實現，但為程序提供時間相關基礎功能。

?時鐘配置：RCC_ClkConfiguration()函數對系統時鐘進行配置。先復位 RCC，開啟 HSE 并等待其就緒，配置 PLL 為 HSE 經 1 分頻后輸入，9 倍頻輸出，使能 PLL 并等待其就緒，選擇 PLLCLK 作為系統時鐘源，同時設置 HCLK、PCLK1 和 PCLK2 的分頻因子，還開啟 LSI 和 HSI。

?串口初始化：UART_Configuration()函數配置 USART1 串口。使能 USART1 和 GPIOA 時鐘，將 PA9 配置為復用推挽輸出（TX），PA10 配置為浮空輸入（RX），設置波特率為 115200，數據位 8 位，停止位 1 位，無校驗，無硬件流控制，工作模式為收發模式，最后使能串口。

?NVIC 配置：NVIC_Configuration()函數設置 NVIC 優先級分組為 1，使能 RTC 中斷，設置其搶占優先級為 1，子優先級為 0。

?RTC 配置：RTC_Configuration()函數配置 RTC。使能 PWR 和 BKP 時鐘，允許訪問備份區域，對 BKP 進行初始化，開啟 LSI 并等待其就緒，選擇 LSI 作為 RTC 時鐘源，使能 RTC 時鐘并等待同步，設置 RTC 秒中斷，設置預分頻器為 32767，使 RTC 周期為 1 秒。

2.主循環部分：在main()函數中，先進行延時、時鐘配置，接著配置串口，輸出 “RTC Calendar Test.” 及系統時鐘頻率信息。檢查 BKP 寄存器值判斷 RTC 是否已配置，若未配置則進行 RTC 配置并設置時間，若已配置則判斷復位類型并根據情況處理。最后調用Time_Show()函數進入一個循環，當TimeDisplay為 1 時顯示當前時間。

3.時間調整與顯示部分：時間調整：Time_Adjust()函數調用Time_Regulate()函數獲取用戶通過串口輸入的時分秒，然后設置 RTC 計數器。

// 時間調整函數（通過串口輸入設置時間）
void Time_Adjust(void)
{
    RTC_WaitForLastTask();
    RTC_SetCounter(Time_Regulate()); // 調用輸入函數獲取時間并設置RTC計數器
    RTC_WaitForLastTask();
}
// 時間輸入函數（串口交互獲取時分秒）
uint32_t Time_Regulate(void)
{
    uint32_t Tmp_HH, Tmp_MM, Tmp_SS;

    // 輸入小時（0-23）
    printf("rn  Please Set Hours");
    while ((Tmp_HH = USART_Scanf(23)) == 0xFF);

    // 輸入分鐘（0-59）
    printf("rn  Please Set Minutes");
    while ((Tmp_MM = USART_Scanf(59)) == 0xFF);

    // 輸入秒（0-59）
    printf("rn  Please Set Seconds");
    while ((Tmp_SS = USART_Scanf(59)) == 0xFF);

    return (Tmp_HH * 3600 + Tmp_MM * 60 + Tmp_SS); // 返回總秒數
}
// 時間顯示函數（實時打印時間）
void Time_Show(void)
{
    printf("nr");
    while (1)
    {
        if (TimeDisplay == 1) // TimeDisplay由RTC中斷觸發置1
        {
            Time_Display(RTC_GetCounter()); // 轉換并顯示時間
            TimeDisplay = 0;
        }
    }
}
// 時間格式化顯示
void Time_Display(uint32_t TimeVar)
{
    uint32_t THH = TimeVar / 3600;
    uint32_t TMM = (TimeVar % 3600) / 60;
    uint32_t TSS = TimeVar % 60;

    // 計數器溢出處理（約24小時歸零）
    if (RTC_GetCounter() == 0x0001517F)
    {
        RTC_SetCounter(0);
        RTC_WaitForLastTask();
    }

    printf("Time: %02d:%02d:%02dn", THH, TMM, TSS);
}

時間顯示：Time_Show()函數進入一個循環，當TimeDisplay為 1 時，調用Time_Display()函數獲取 RTC 計數器的值并轉換為時、分、秒格式進行顯示。同時，Time_Display()函數還會在 RTC 計數器達到特定值（0x0001517F）時將其重置為 0。

4.串口輸入處理部分：USART_Scanf()函數用于從串口接收用戶輸入的數字，檢查輸入是否為有效數字，若無效則提示用戶重新輸入，直到輸入有效數字。

4.2 RTC_LSICalib例程

1.初始化部分：延時初始化：調用delay_init()函數，雖未給出其具體實現，但為程序提供時間相關的基礎功能。

// 1. 延時初始化（依賴delay.h實現）
delay_init();

// 1.a 串口初始化
void UART_Configuration(uint32_t bound)
{
    // 使能時鐘
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置TX/RX引腳
    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_9;  // PA9-TX
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_10;  // PA10-RX
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // 配置串口參數
    USART_InitStructure.USART_BaudRate = bound;  // 115200bps
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

    USART_Init(USART1, &USART_InitStructure);
    USART_Cmd(USART1, ENABLE);
}

// 1.b RTC配置
void RTC_Configuration(void)
{
    // 使能電源和備份域時鐘
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
    PWR_BackupAccessCmd(ENABLE);

    BKP_DeInit();  // 復位備份域

    // 配置RTC時鐘源(LSI)
    RCC_LSICmd(ENABLE);
    RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);
    RCC_RTCCLKCmd(ENABLE);

    RTC_WaitForSynchro();  // 等待RTC寄存器同步
    RTC_ITConfig(RTC_IT_SEC, ENABLE);  // 使能秒中斷
    RTC_SetPrescaler(40000);  // 預設預分頻值(假設LSI=40kHz)

    // 配置RTC輸出
    BKP_TamperPinCmd(DISABLE);
    BKP_RTCOutputConfig(BKP_RTCOutputSource_Second);
}

// 1.c 定時器配置(TIM5用于測量LSI頻率)
void TIM_Configuration(void)
{
    // 使能時鐘和引腳重映射
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5, ENABLE);
    GPIO_PinRemapConfig(GPIO_Remap_TIM5CH4_LSI, ENABLE);

    // 配置TIM5時基
    TIM_TimeBaseStructure.TIM_Prescaler = 0;
    TIM_TimeBaseStructure.TIM_Period = 0xFFFF;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
    TIM_TimeBaseInit(TIM5, &TIM_TimeBaseStructure);

    // 配置TIM5通道4為輸入捕獲模式
    TIM_ICInitStructure.TIM_Channel = TIM_Channel_4;
    TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;
    TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
    TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
    TIM_ICInitStructure.TIM_ICFilter = 0;
    TIM_ICInit(TIM5, &TIM_ICInitStructure);

    // 使能TIM5和捕獲中斷
    TIM_Cmd(TIM5, ENABLE);
    TIM5->SR = 0;  // 清除中斷標志
    TIM_ITConfig(TIM5, TIM_IT_CC4, ENABLE);
}

// 1.d NVIC中斷配置
void NVIC_Configuration(void)
{
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);  // 優先級分組1

    // 配置RTC中斷(最高優先級)
    NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    // 配置TIM5中斷(次高優先級)
    NVIC_InitStructure.NVIC_IRQChannel = TIM5_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

串口初始化：UART_Configuration()函數配置 USART1 串口。使能 USART1 和 GPIOA 時鐘，將 PA9 配置為復用推挽輸出（用于 TX 發送），PA10 配置為浮空輸入（用于 RX 接收）。設置串口波特率為 115200，數據位 8 位，停止位 1 位，無校驗位，無硬件流控制，工作模式為同時接收和發送，并最終使能串口。

RTC 配置：RTC_Configuration()函數對 RTC 進行配置。使能 PWR 和 BKP 時鐘，允許訪問備份區域，對 BKP 進行初始化。開啟 LSI，選擇 LSI 作為 RTC 時鐘源，使能 RTC 時鐘并等待同步，設置 RTC 秒中斷，設置預分頻器為 40000，禁用 BKP 篡改引腳，配置 RTC 輸出為秒信號。

定時器配置：TIM_Configuration()函數對 TIM5 進行配置。使能 AFIO 和 TIM5 時鐘，重映射 TIM5 通道 4 到 LSI。設置 TIM5 的預分頻器為 0，計數模式為向上計數，周期為 0xFFFF，時鐘分頻為 1。配置 TIM5 通道 4 為輸入捕獲模式，上升沿觸發，直接映射到 TI，不分頻，無濾波。使能 TIM5，清除狀態寄存器，使能 TIM5 通道 4 捕獲中斷。

NVIC 配置：NVIC_Configuration()函數設置 NVIC 優先級分組為 1。使能 RTC 中斷，設置其搶占優先級為 0，子優先級為 0；使能 TIM5 中斷，設置子優先級為 2。

2.主循環部分：在main()函數中，先進行延時初始化，接著配置串口，輸出 “RTC LSI Calib Test.” 及系統時鐘頻率信息。然后進行 RTC、TIM5 配置和 NVIC 配置。等待OperationComplete變?yōu)?2，這意味著 TIM5 測量操作完成。當OperationComplete為 2 時，計算 LSI 的實際頻率，并根據該頻率設置 RTC 的預分頻器，最后進入無限循環while(1)。

int main(void)
{
    // 系統初始化
    delay_init();
    UART_Configuration(115200);
    printf("RTC LSI Calib Test.n");
    RCC_GetClocksFreq(&clocks);
    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency / 1000000,
           (float)clocks.HCLK_Frequency / 1000000,
           (float)clocks.PCLK1_Frequency / 1000000,
           (float)clocks.PCLK2_Frequency / 1000000,
           (float)clocks.ADCCLK_Frequency / 1000000);

    // 外設初始化
    RTC_Configuration();
    TIM_Configuration();
    NVIC_Configuration();

    // 2. 等待TIM5測量完成(OperationComplete=2)
    while (OperationComplete != 2);

    // 計算LSI實際頻率并校準RTC
    if (PeriodValue != 0)
    {
        // LSI頻率 = (2*PCLK1)/PeriodValue
        LsiFreq = (uint32_t)((uint32_t)(clocks.PCLK1_Frequency * 2) / (uint32_t)PeriodValue);
    }
    printf("LsiFreq: %d Hzn", LsiFreq);

    // 根據測量結果校準RTC預分頻器
    RTC_SetPrescaler(LsiFreq - 1);
    RTC_WaitForLastTask();

    // 無限循環
    while (1);
}

3.輔助函數部分：IncrementVar_OperationComplete()函數使OperationComplete變量自增，并返回自增前的值。

// 3.a 遞增OperationComplete并返回舊值
uint32_t IncrementVar_OperationComplete(void)
{
    OperationComplete++;
    return (uint32_t)(OperationComplete - 1);
}

// 3.b 獲取OperationComplete值
uint32_t GetVar_OperationComplete(void)
{
    return (uint32_t)OperationComplete;
}

// 3.c 設置PeriodValue值
void SetVar_PeriodValue(uint32_t Value)
{
    PeriodValue = (uint32_t)(Value);
}

GetVar_OperationComplete()函數返回OperationComplete變量的值。

SetVar_PeriodValue()函數設置PeriodValue變量的值。

5 下載驗證

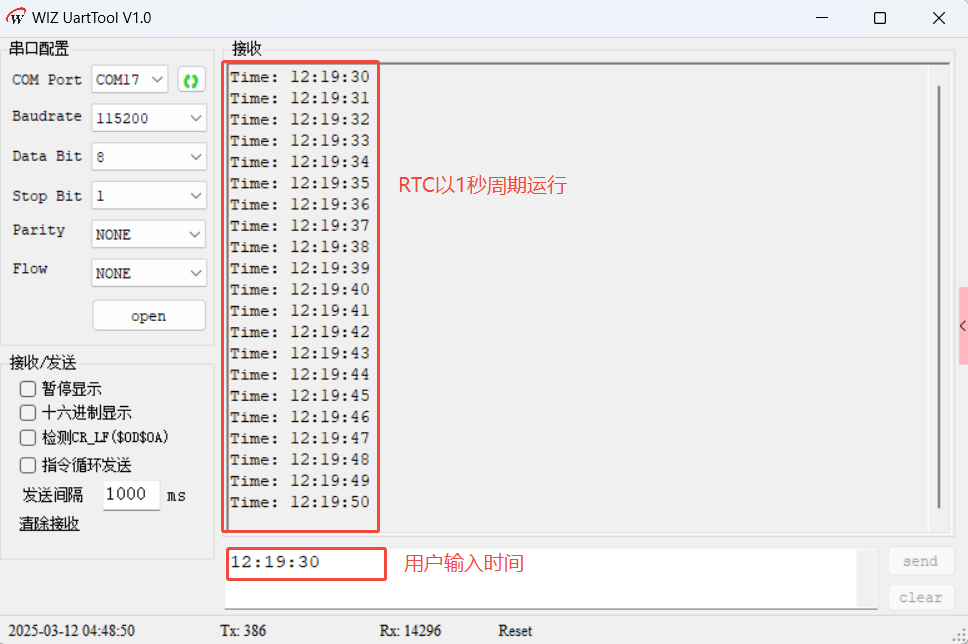

5.1 RTC_Calendar例程

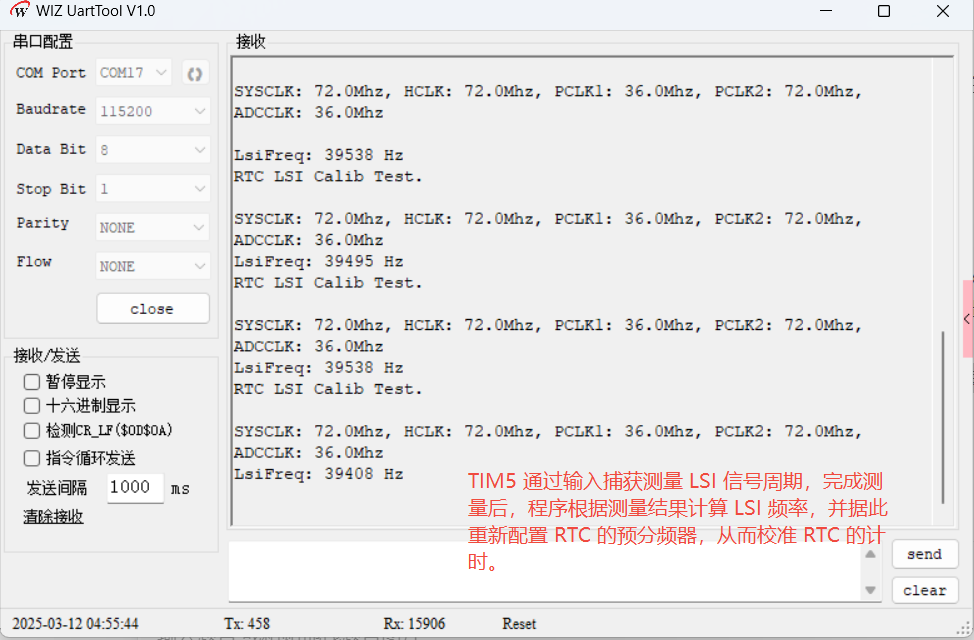

5.2 RTC_LSICalib例程
