Ai-M62-CBS是由安信可開發的 Wi-Fi 6+BLE5.3 模組，該模組搭載BL616 芯片作為核心處理器，并可與市面上3861L模組pin to pin，可廣泛應用于音視頻多媒體、物聯網(IoT)、移動設備、可穿戴電子設備、智能家居等領域，適合低功耗產品市場，比如門鎖行業等。

WiFi+藍牙二合一，連接更快

Ai-M62-CBS模組搭載BL616 芯片作為核心處理器，支持 Wi-Fi 802.11b/g/n/ax 協議和BLE 協議，支持Thread協議。BL616 系統包含一個帶有浮點單元、DSP 單元、高速緩存和存儲器的低功耗32位 RISC-V CPU，最高主頻可達 320M。

Ai-M62-CBS模組的產品參數

極小尺寸，極致體驗

模組尺寸越小，集成度越高。模組小尺寸意味著模組設計難度更大，對于技術要求更高，同時在電子產品中具有重要的應用價值，可以有效提高設備的集成度、性能和可靠性。

Ai-M62-CBS模組擁有極小尺寸12.0*12.0*2.4(±0.2)mm，可與市面上3861L模組pin to pin，做到硬件完全兼容。

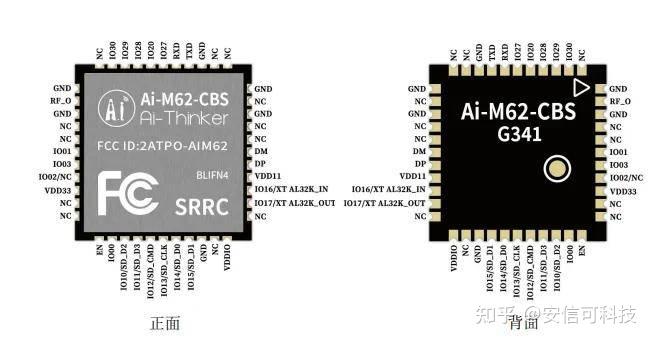

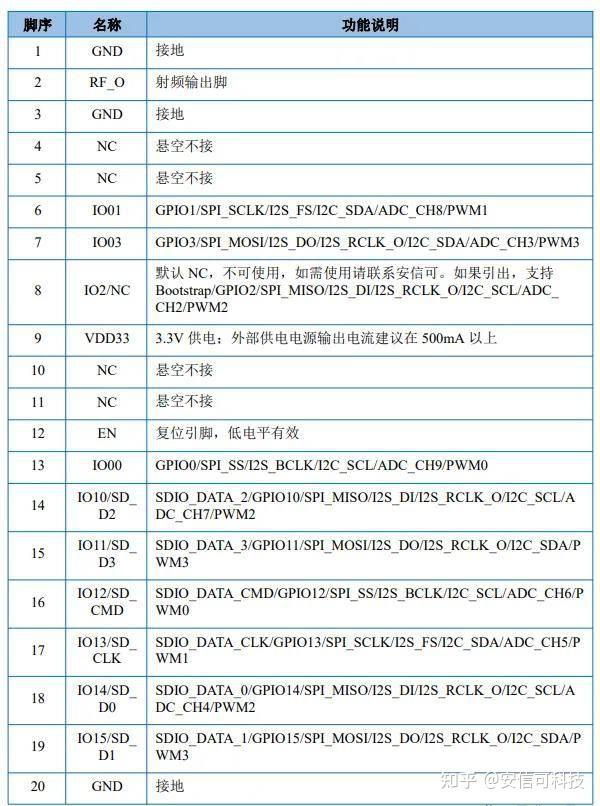

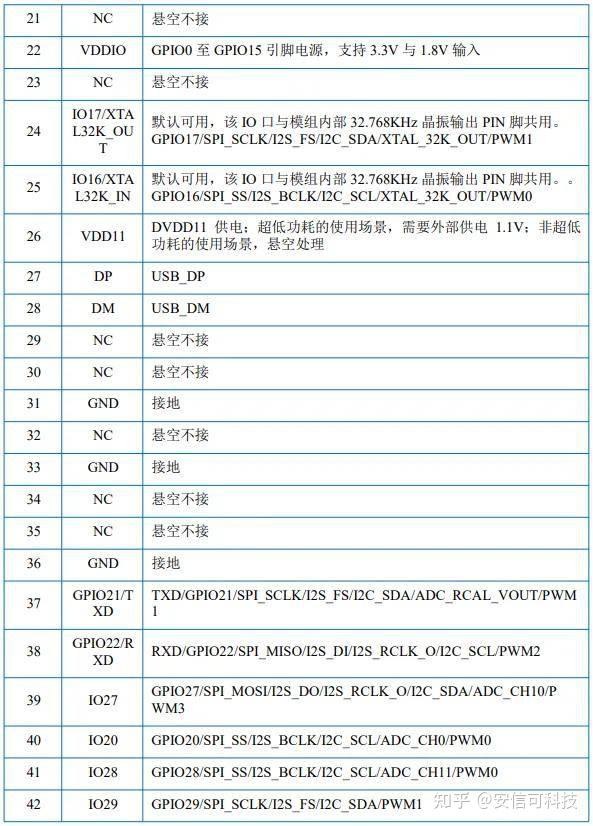

Ai-M62-CBS 模組共接出 44 個管腳，如管腳示意圖，管腳功能定義表是接口定義。

豐富的外設接口，支持SDIO透傳

Ai-M62-CBS 模組具有豐富的外設接口，包括 USB2.0、SDU、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等?？蓮V泛應用于音視頻多媒體、物聯網(IoT)、移動設備、可穿戴電子設備、智能家居等領域。

模組能夠實現用戶主平臺數據通過SDIO口到無線網絡之間的轉換，其高速傳輸和小尺寸的優點符合現代便攜設備對無線通信功能的需求。

Ai-M62-CBS 模組 Sec Eng 模塊支持 AES/SHA/PKA/TRNG 等功能，支持鏡像加密和簽名啟動，滿足物聯網領域的各種安全應用需求。

場景使用

Ai-M62-CBS模組可用于門鎖行業、低功耗無線攝像頭、屏幕式智能家電等，適用于不同場景，以滿足用戶的不同需求。

1

門鈴行業

智能門鎖通過采用低功耗Ai-M62-CBS模組，能夠實現門鎖的聯網控制，用戶可以通過手機App遠程操作門鎖，提高了使用的便捷性和安全性，模組在不活躍時會處于斷電休眠狀態，以減少能耗。只有當門鎖的微控制單元(MCU)喚醒模組時，它才會進行數據傳輸。

低功耗WiFi模組在門鎖行業的應用提供了一種高效、便捷的門鎖管理方式，使得智能門鎖在保證性能的同時，能夠有效地降低能耗，滿足現代家庭對于智能家居產品的需求。

2

低功耗無線攝像頭

Ai-M62-CBS模組采用低功耗設計，以確保攝像頭在保持聯網的同時，盡可能地減少能耗。 同時彌足支持Wi-Fi 6+BLE5.3 這樣不僅可以提供Wi-Fi連接，還可以通過藍牙進行低功耗的近距離通信。

12.0*12.0*2.4(±0.2)mm的小尺寸設計可以將產品集成在一個小巧的封裝中，節省空間，降低整體功耗，并提供穩定的網絡連接。

3

屏幕式智能家居

Ai-M62-CBS模組在屏幕式智能家居中的應用，包括智能冰箱、智能帶屏空調、空氣凈化器等，通常涉及到將家居設備通過無線網絡連接到一個中心控制系統或智能手機應用，以便用戶能夠遠程控制和監控家中的各種設備。
