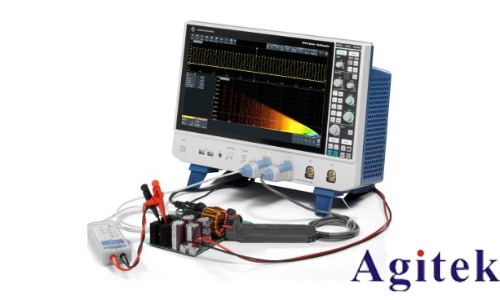

羅德與施瓦茨（Rohde & Schwarz）的RTP064B示波器作為高端測試設備，以其卓越的性能和豐富的功能在電子測量領域廣受好評。在信號分析過程中，垂直刻度的設置直接影響波形顯示的精度和可讀性。掌握垂直刻度的技巧不僅能提升測量效率，還能確保數據準確性。本文將深入探討RTP064B示波器的垂直刻度設置方法、應用場景及注意事項，幫助用戶優化信號觀測與分析。

一、垂直刻度的基本概念與重要性
垂直刻度（Vertical Scale）決定了示波器屏幕上每個垂直格代表的電壓值，通常以“V/div”（伏特每格）為單位。合理設置垂直刻度可使信號波形在屏幕上清晰顯示，避免因幅度過大導致信號溢出或過小而無法觀測細節。例如，當信號峰峰值為5V時，若垂直刻度設為1V/div，波形將占據5格；若設為2V/div，則占據2.5格。過高的刻度會導致信號壓縮，過低則可能使微小信號淹沒在噪聲中。
二、基礎垂直刻度設置技巧
1. 手動調節垂直刻度
RTP064B示波器通常配備垂直刻度旋鈕或按鍵，用戶可通過旋轉旋鈕或逐級按鍵調整刻度值。操作時需觀察波形是否完整顯示：若信號頂部或底部被截?cái)啵f明刻度設置過小；若波形過于稀疏，可適當增大刻度。例如，測量低頻大信號時，選擇較大的V/div（如5V/div）能節省屏幕空間；分析高頻小信號時，則需降低刻度（如50mV/div）以放大細節。
2. 自動垂直刻度功能
RTP064B支持自動垂直刻度（Auto Scale）功能，可一鍵優化刻度設置。當信號幅度變化較大或快速調整參數時，啟用該功能可自動匹配最佳刻度范圍。但需注意，自動模式可能忽略信號中的細節變化，因此在精密測量中建議手動微調。
3. 耦合方式的選擇
垂直通道的耦合方式（Coupling）直接影響信號成分顯示。DC耦合（直流耦合）可完整保留信號的直流分量，適用于觀測包含偏置電壓的波形；AC耦合（交流耦合）則濾除直流成分，僅顯示交流部分。例如，分析電源紋波時，需使用DC耦合以準確測量總電壓；而在觀察調制信號時，AC耦合可突出交流調制特征。
三、高級垂直刻度優化技巧
1. 增益調節與帶寬限制
RTP064B提供垂直增益（Gain）調節功能，可獨立于刻度放大信號。例如，當信號幅度接近示波器量程極限時，可通過增益提升靈敏度。同時，啟用帶寬限制（如20MHz限制）可抑制高頻噪聲，使低幅度信號更清晰。但需注意，過度增益可能導致信號失真，需結合示波器的實際帶寬特性進行調整。
2. 探頭補償與匹配
示波器探頭（如R&S RT-Z系列）的補償電容需與示波器匹配。在設置垂直刻度前，務必進行探頭補償校準，以確保測量精度。若補償不當，可能導致信號幅度測量誤差或波形畸變。校準方法通常為連接示波器自帶的校準信號源，調整探頭補償電容直至波形符合標準。
3. 數學運算輔助放大
利用示波器的數學運算功能（如乘法、減法），可間接放大信號細節。例如，通過“信號×2”的數學通道，將原始信號幅度翻倍顯示。此方法適用于分析疊加在較大信號上的微小分量，但需注意運算后的信號動態范圍是否超出示波器量程。
四、實際應用案例分析

1. 測量微小信號（如傳感器輸出）
假設待測傳感器輸出信號峰峰值為20mV，環境噪聲較大。首先選擇AC耦合濾除直流干擾，將垂直刻度設為10mV/div，并開啟20MHz帶寬限制。若信號仍不明顯，可啟用增益功能（如×5），同時使用平均功能降低噪聲。最終通過數學運算進一步放大，確保細節清晰可見。
2. 觀測高壓脈沖信號
對于峰值為100V的脈沖信號，需將垂直刻度設為50V/div，并選擇DC耦合以保留脈沖的完整電壓變化。同時，調整觸發電平至脈沖幅度的中間位置，結合觸發延遲功能，捕獲脈沖的上升沿或下降沿細節。若示波器量程不足，可通過外部衰減探頭（如×10）配合刻度調整，確保信號不超出輸入范圍。
五、注意事項與常見問題
1. 信號過載保護
當輸入信號超過示波器最大量程時，可能導致硬件損壞。務必確認信號幅度范圍，必要時使用衰減探頭或調整垂直刻度至安全值。
2. 噪聲與分辨率權衡
降低垂直刻度雖能放大信號，但也可能放大噪聲。需根據實際需求平衡分辨率與信噪比，必要時結合硬件濾波或軟件平均功能。
3. 動態范圍管理
若信號同時包含大、小幅度成分（如脈沖疊加噪聲），可采用分段測量：先用大刻度觀測整體波形，再局部放大細節區域，結合觸發延遲鎖定目標部分。
六、總結與進階建議
垂直刻度設置是示波器使用中的核心技巧之一，需結合信號特性、測量目標及示波器硬件參數綜合調整。對于RTP064B用戶，建議：
優先使用自動刻度快速定位信號范圍，再手動微調優化顯示；
定期校準探頭與補償設置，確保測量精度；
結合水平時基、觸發條件等其他參數聯動調整，實現多維度的信號觀測。

通過掌握以上技巧，用戶可充分發揮RTP064B示波器的性能優勢，在科研、生產測試等領域?qū)崿F(xiàn)精準的信號分析與故障診斷。
