概述
MAX7323 2線串行接口外設具有八路I/O端口。其中四路端口為推挽輸出，其余四路為漏極開路I/O端口。端口具有+6V過壓保護，且與供電電壓無關。

四路配置為輸入的I/O端口連續監視狀態變化(瞬態檢測)。漏極開路/INT輸出指示狀態變化。器件鎖存中斷時，器件可以檢測瞬態變化。當隨后通過串口訪問MAX7323時，任何沒有被處理的中斷將被清除。

四路推挽和四路開漏輸出額定吸入20mA的電流，可用于驅動LED。

/RST輸入對串口清零，終止與MAX7323的任何I2C通信。

MAX7323使用帶有四電平邏輯的兩個地址輸入，支持16個I2C從地址。從地址還可決定I/O端口的上電邏輯狀態，并能夠以2端口為一組，使能或者禁止內部40kΩ上拉。

MAX7323是引腳兼容端口擴展器系列器件之一，可選擇輸入端口、開漏I/O端口和推挽輸出端口(參見完整數據資料中的表1)。

MAX7323采用16引腳QSOP和16引腳TQFN封裝，規定工作在-40°C至+125°C汽車級溫度范圍。
數據表：*附件：MAX7323I2C端口擴展器，提供4路推挽式輸出和4路漏極開路IO技術手冊.pdf

應用

• 蜂窩電話
• 筆記本電腦
• RAID
• SAN/NAS
• 服務器

特性

• 400kHz I2C串行接口
• +1.71V至+5.5V工作電壓
• 4路推挽輸出端口，額定吸入20mA電流
• 4路開漏I/O端口，額定吸入20mA電流
• 4路I/O端口過壓保護至+6V
• 瞬變鎖存，支持讀操作之間的檢測
• /INT輸出告警輸入變化
• 通過AD0和AD2輸入選擇16個從地址
• 0.6μA (典型值)待機電流
• -40°C至+125°C工作溫度范圍

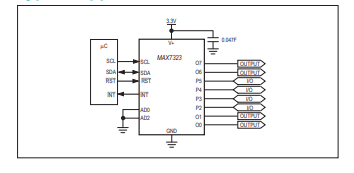

應用電路

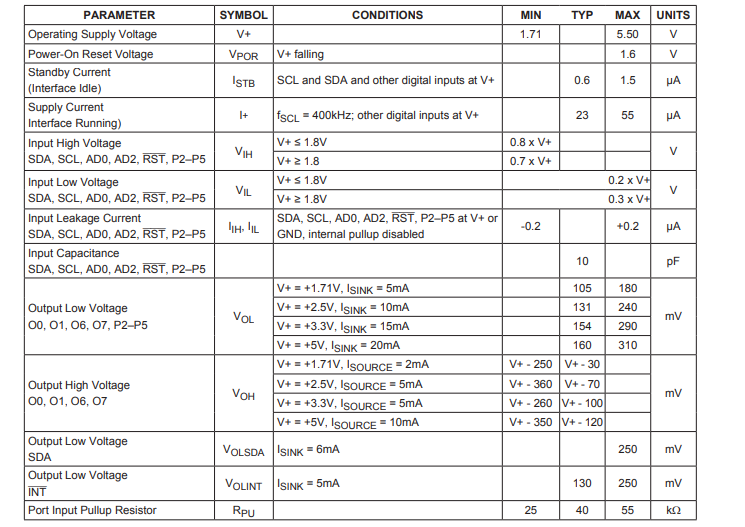

電特性

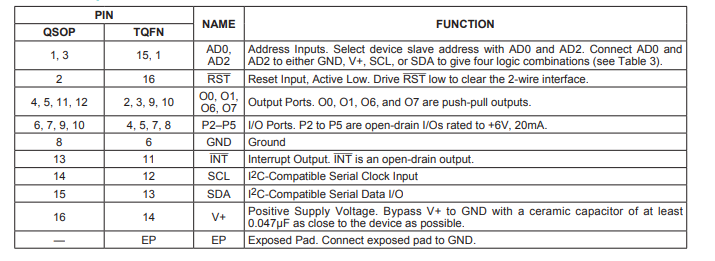

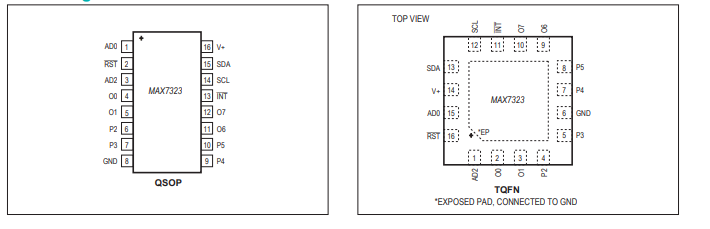

引腳配置描述
