LMH7322 具有RSPECL輸出的、5.5V、700ps高速雙路比較器技術手冊
LMH7322是一款雙比較器，具有700ps的傳播延遲、75ps的低色散和從VCC-1.5V到VEE的輸入電壓范圍。這些設備可以在2.7V至12V的寬電源電壓范圍內運行。可調節的滯后增加了靈活性并防止了振蕩。LMH7322的輸出和鎖存輸入都與RSPECL兼容。當與2.5V的VCCO電源電壓結合使用時，輸出具有LVDS兼容電平。
數據手冊：*附件：LMH7322 具有RSPECL輸出的、5.5V、700ps高速雙路比較器技術手冊.pdf
LMH7322采用24針WQFN封裝。
特征
(Vcc：=+5V，Vcco =+5V）
Propagation Delay 700 ps
超速分散20 mV.1v 75 ps
快速上升和下降時間160 ps
寬電源范圍2.7V至12V
輸入公共模式范圍擴展200 mA
負軌下方可調節滯后
（RS）REC輸出（請參閱應用程序信息）
（RS）REC鎖存輸入（請參閱應用程序信息）
連接圖

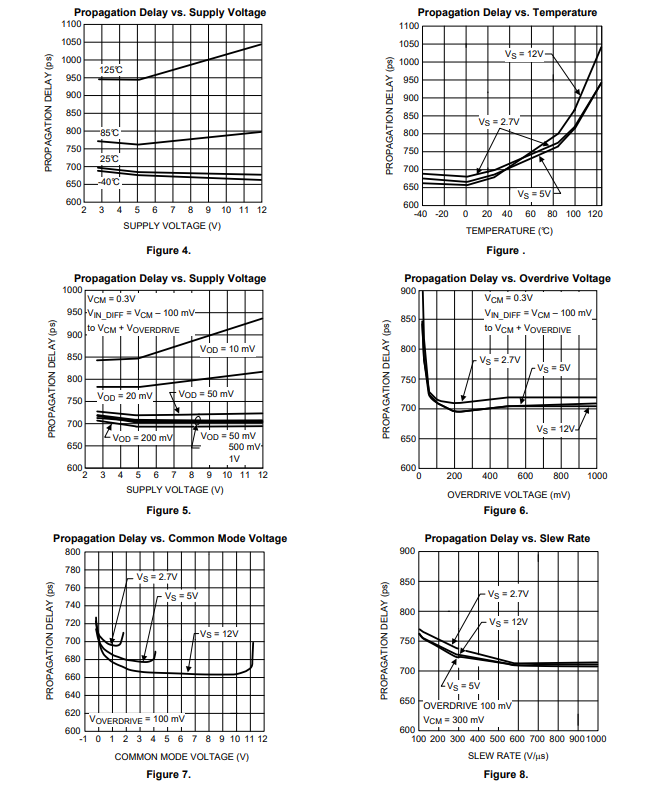

典型特性

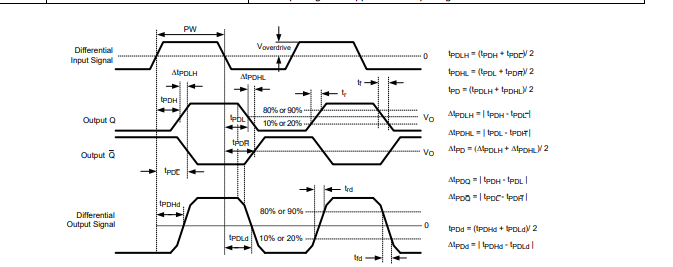

時序圖
應用
數字接收機
高速信號恢復
零交叉檢測器
高速采樣
窗口比較器
高速信號觸發
