LMP7300是一款組合比較器和參考，具有精確閾值檢測的理想規格。精度為2.048-V的參考電壓最大誤差為0.25%。該比較器具有微功率（35μW）、低偏移電壓（最大0.75mV）和獨立可調的正負磁滯。

數據手冊：*附件：LMP7300 具有可調節遲滯功能的精密微功耗單路比較器技術手冊.pdf

比較器的滯后控制是通過兩個外部引腳實現的。HYSTP引腳設置正磁滯，HYSTN引腳設置負磁滯。比較器設計隔離了VIN源阻抗和可編程磁滯元件。這種隔離防止了任何不希望的相互作用，使IC在電平檢測期間保持精確的閾值電壓。

低偏移電壓、外部滯后控制和精密電壓基準的結合提供了一種易于使用的微功率精密閾值檢測器。

LMP7300集電極開路輸出是混合電壓系統設計的理想選擇。輸出電壓上軌不受VCC的約束，可以拉到VCC以上，最高可達12V。LMP7300是LMP精密放大器家族的成員。

功能
(For Vs = 5 V，典型值，除非另有說明）
電源電流13 μ A
傳播延遲4 us
輸入失調電壓0.3 mA
CMRR 100分貝
PSRR 100分貝
陽性和陰性滯后對照
可調滯后1 Mb/Mb
參考電壓2.048 V
參考電壓準確度0.25%
參考電壓源電流1 mA
寬電源電壓范圍2.7 V至12 V
工作溫度范圍環境-40 ' C至125 ° C

引腳功能和配置

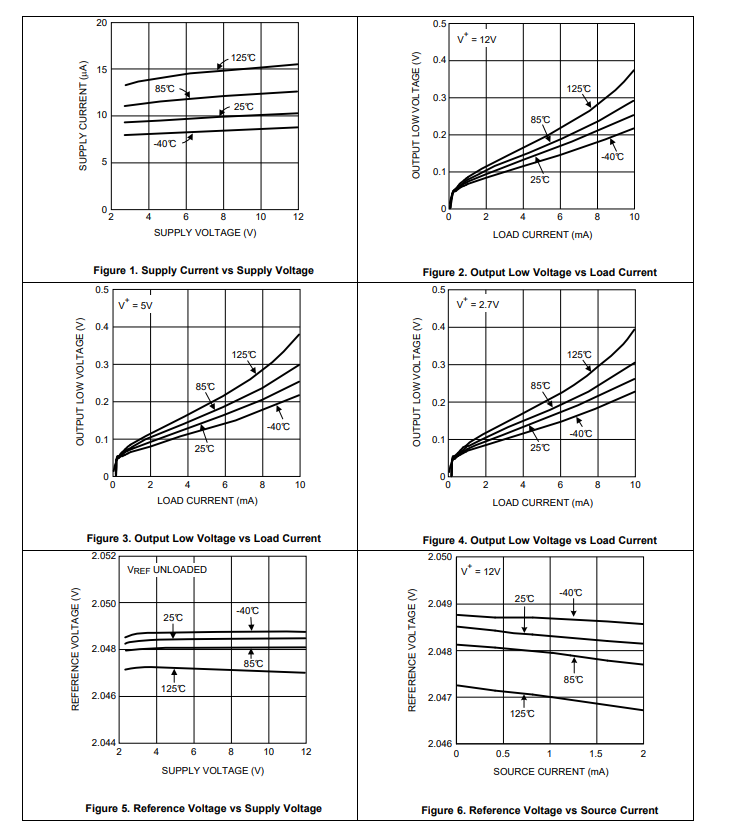

典型特性

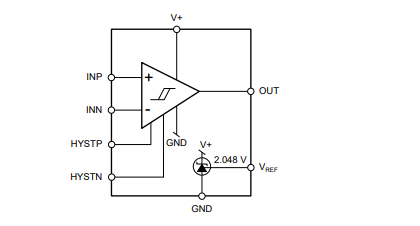

功能方框圖

應用
精確閾值檢測
電池監測
電池管理系統
過零探測器
