      LMP2231 具有 CMOS 輸入的單路微功耗、1.6V、精密運算放大器

      數據：

      描述

      LMP2231是一款專為電池供電應用而設計的單微功率精密放大器。 1.6V至5.5V的工作電源電壓范圍和僅為16μW的靜態功耗可延長便攜式電池供電系統的電池壽命。 LMP2231是LMP精密放大器系列的一部分。高阻抗CMOS輸入使其成為儀器儀表和其他傳感器接口應用的理想選擇。

      LMP2231的最大偏移為150μV，最大偏移電壓漂移僅為0.4μV/°C，同時具有低偏置電流僅±20 fA。這些精確的規格使LMP2231成為保持系統精度和長期穩定性的絕佳選擇。

      LMP2231的軌到軌輸出與電源電壓相差15 mV，從而提高了系統動態范圍。共模輸入電壓范圍比負電源低200 mV，因此LMP2231非常適用于具有接地檢測的單電源應用。

      LMP2231采用5引腳SOT-23和8-電源供電。引腳SOIC封裝。

      此產品的雙和四版本也可用。雙通道LMP2232采用8引腳SOIC和VSSOP封裝。四通道LMP2234采用14引腳SOIC和TSSOP封裝。

      特性

      • （對于V S = 5V，T A = 25°C，典型值除非另有說明）

      • 電源電流10μA
      • 工作電壓范圍1.6V至5.5V
      • TCV OS （LMP2231A）±0.4μV/°C（最大值）
      • TCV OS （LMP2231B）±2.5μV/°C（最大值）
      • V OS ±150μV（最大值）
      • 輸入偏置電流20 fA
      • PSRR 120 dB
      • CMRR 97 dB
      • 開環增益120 dB
      • 增益帶寬積130 kHz
      • 壓擺率58 V /ms
      • 輸入電壓噪聲，f = 1 kHz 60 nV /√Hz
      • 溫度范圍-40°C至125°C

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?精密 運算放大器 (Vos<1mV)

      ?
      Number of Channels (#)
      Total Supply Voltage (Min) (+5V=5, +/-5V=10)
      Total Supply Voltage (Max) (+5V=5, +/-5V=10)
      GBW (Typ) (MHz)
      Slew Rate (Typ) (V/us)
      Rail-to-Rail
      Vos (Offset Voltage @ 25C) (Max) (mV)
      Offset Drift (Typ) (uV/C)
      Iq per channel (Typ) (mA)
      Vn at 1kHz (Typ) (nV/rtHz)
      CMRR (Typ) (dB)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Input Bias Current (Max) (pA)
      Output Current (Typ) (mA)
      Features
      Architecture
      LMP2231 LMP2232 LMP2234
      1 ? ? 2 ? ? 4 ? ?
      1.6 ? ? 1.6 ? ? 1.6 ? ?
      5.5 ? ? 5.5 ? ? 5 ? ?
      0.13 ? ? 0.13 ? ? 0.13 ? ?
      0.048 ? ? 0.048 ? ? 0.048 ? ?
      In to V-
      Out ? ?      		 In to V-
      Out ? ?      		 In to V-
      Out ? ?
      0.15 ? ? 0.15 ? ? 0.15 ? ?
      0.3 ? ? 0.3 ? ? 0.3 ? ?
      0.01 ? ? 0.008 ? ? 0.009 ? ?
      60 ? ? 60 ? ? 60 ? ?
      97 ? ? 97 ? ? 97 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOIC
      SOT-23 ? ?      		 SOIC
      VSSOP ? ?      		 SOIC
      TSSOP ? ?
      8SOIC: 29 mm2: 6 x 4.9(SOIC)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 14SOIC: 52 mm2: 6 x 8.65(SOIC)
      14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
      1 ? ? 1 ? ? 1 ? ?
      22 ? ? 22 ? ? 22 ? ?
      N/A ? ? N/A ? ? N/A ? ?
      CMOS ? ? CMOS ? ? CMOS ? ?

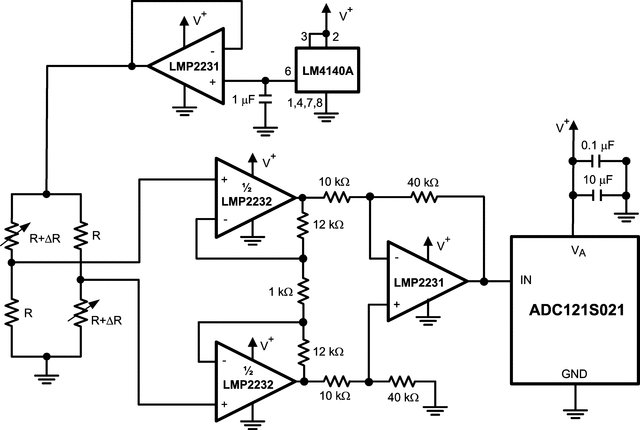

      方框圖 (2)
