概述
LTC1321 / LTC1322 / LTC1335 是低功率 CMOS 雙向收發器，各具兩個可再配置接口端口。每款器件可配置為兩個 RS485 差分端口、兩個單端端口、或者一個 RS485 差分端口和一個單端端口。 LTC1321 / LTC1322 能夠提供 RS232 或 EIA562 兼容型單端輸出；LTC1335 則提供 EIA562 兼容型輸出，另外還包括一個輸出使能引腳，因而可使接收器邏輯電平輸出具有三種狀態。

RS232/EIA562 收發器工作至 120kBaud，而且完全符合 EIA/TIA-562 規范。RS485 收發器工作至 10MBaud，并完全符合 RS485 和 RS422 規范。所有的接口驅動器均擁有短路和熱停機保護功能。一個使能引腳允許強制 RS485 驅動器輸出進入高阻抗?fàn)顟B(tài)，即使在輸出被強制超過電源軌或電源被關斷的情況下也將保持。驅動器輸出和接收器輸入均具有 ±10kV ESD 保護等級。一種環回模式將驅動器輸出回接至接收器輸入以進行診斷自測試。

當 6.5V ≤ VDD ≤ 10V 和 – 6.5V ≥ VEE ≥ –10V時，LTC1321 / LTC1322 能夠支持 RS232 電壓電平。LTC1335 支持接收器輸出使能，但是不支持 RS232 電平。一種停機模式可將 ICC 電源電流減小至 15μA。
數據表：*附件：LTC1321 LTC1322 LTC1335 RS232 EIA562 RS485收發器技術手冊.pdf

應用

• 低功率 RS485/RS422/EIA562/RS232 接口
• 電纜中繼器
• 電平變換器

特性

• LTC1321：2-EIA562/RS232 收發器 / 2-RS485 收發器
• LTC1322：4-EIA562/RS232 收發器 / 2-RS485 收發器
• LTC1335：具 OE的4-EIA562 收發器 / 2-RS485 收發器
• LTC1321 / LTC1322 具有與 SP301 / SP302 相同的引出腳配置
• LTC1335 具有接收器三態輸出
• 低電源電流：1mA (典型值)
• 在停機模式中的電源電流為 15μA
• 運行速度達 120kBaud (在 EIA/TIA-562 或 RS232 模式中)
• 運行速度達 10MBaud (在 RS485/RS422 模式中)
• 在環回模式中具有自測試能力
• 無上電 / 斷電毛刺干擾的輸出
• 驅動器在三態、停機模式中或電源關斷時保持高阻抗
• 熱停機保護
• I/O線能夠承受 ±25V
• 可承受重復的 10kV ESD 脈沖

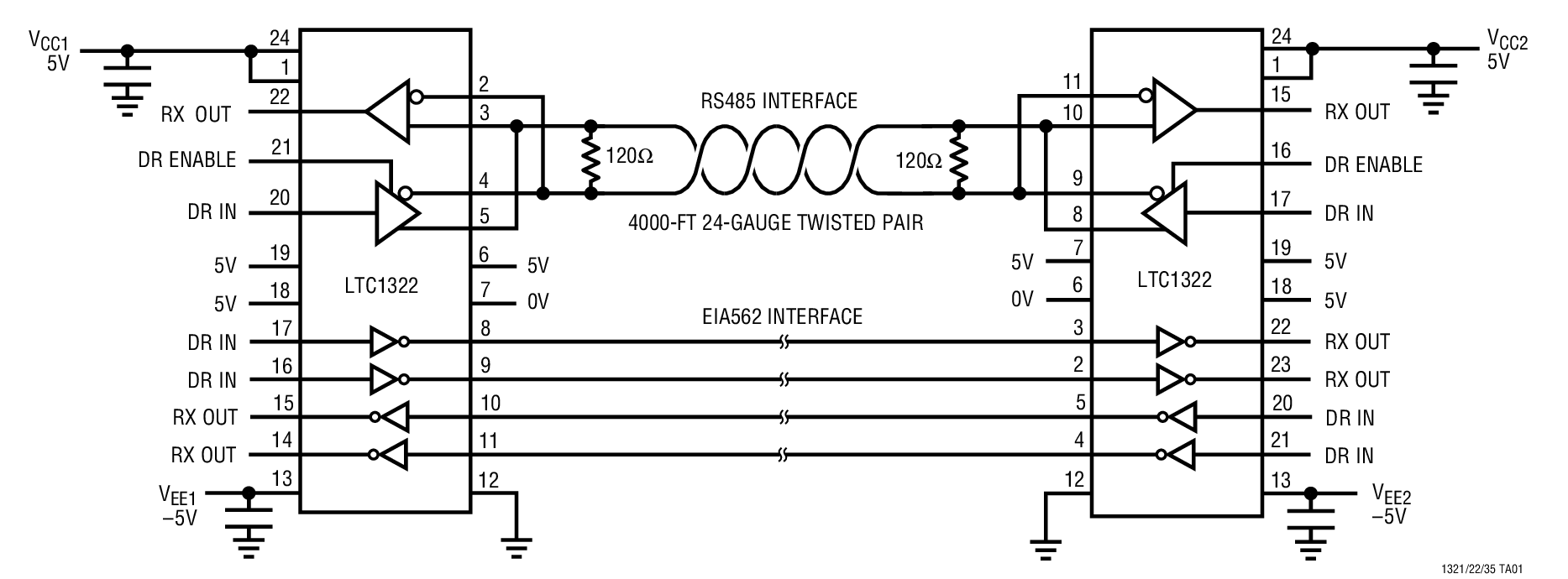

典型應用

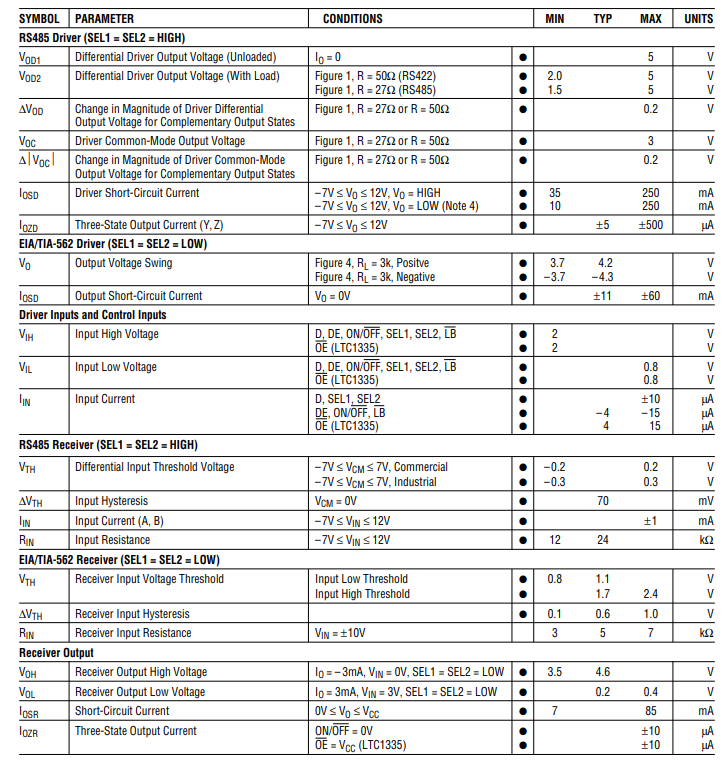

DC電氣特性

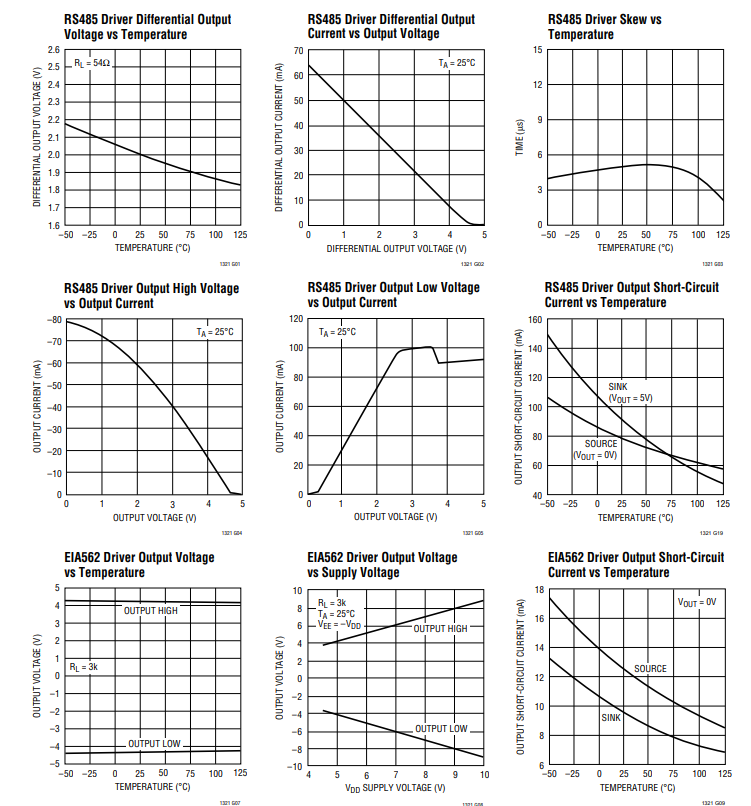

典型性能特征

應用信息

基本工作原理

LTC1321/LTC1322/LTC1335均有兩個接口端口。每個端口可通過將端口的選擇輸入分別強制設為低電平或高電平，配置為單端EIA562收發器或差分RS485收發器。LTC1321每個端口提供一個EIA562驅動器和一個EIA562接收器，引腳與SP301保持一致。LTC1322和LTC1335每個端口均提供兩個驅動器和兩個接收器。此外，LTC1321和LTC1322的單端端口與較高的VDD和VEE電源電平兼容RS232標準。

所有接口驅動器均具有三態輸出。當驅動器被禁用、處于關斷模式或電源關閉時，接口輸出被強制進入高阻態。

所有接口驅動器輸出均由限流和熱關斷電路進行故障保護。當芯片溫度達到145°C時，熱關斷電路會禁用EIA562和RS485驅動器輸出。當芯片溫度冷卻至135°C時，熱關斷電路會重新啟用驅動器。

在RS485模式、關斷模式或電源關閉時，接收器的輸入電阻為24kΩ。在EIA562模式下，輸入電阻降至6.3kΩ 。

ON/OFF引腳上的低電平邏輯會使器件進入關斷狀態，并將所有輸出強制設為高阻態。高電平邏輯則啟用該器件。若ON/OFF引腳懸空，內部連接至Vcc的4μA電流源會將其拉高。

在RS485模式下，若驅動器使能引腳懸空，內部4μA電流源會將其拉高。RS485接收器在同相輸入端有一個4μA電流源。若RS485接收器的兩個輸入均開路，輸出為高電平。在EIA562模式下，這兩個電流源均被禁用。

對于LTC1335，OE引腳上的低電平邏輯會啟用所有接收器輸出，高電平邏輯則禁用所有接收器輸出。若OE引腳懸空，內部4μA電流源會將其拉低。

當回環模式引腳為低電平時，回環模式可在驅動器輸出和接收器輸入之間建立內部連接，用于自測試。
驅動器輸出與外部負載并非隔離。這使得在負載條件下能夠驗證發射器。若LB引腳懸空，內部4μA電流源會將其拉高，并禁用回環模式配置。

EIA562/RS485應用

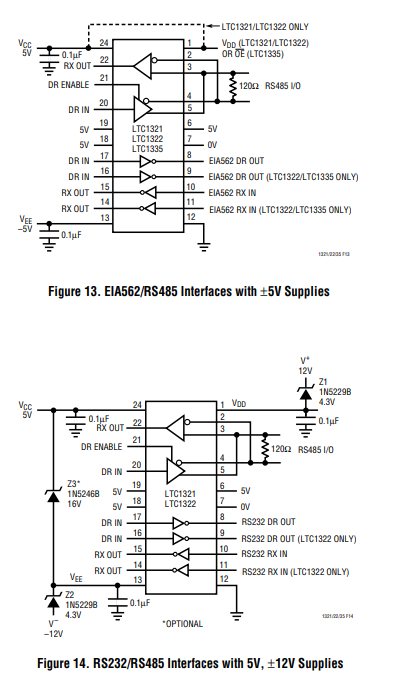

當LTC1321/LTC1322/LTC1335由±5V電源供電時，支持EIA562和RS485輸出電平。LTC1321/LTC1322要求VDD和VCC相互連接并連接到5V電源（圖13）。VDD和VCC在內部連接，并在LTC1335的VCC引腳引出。在RS485模式下，空載輸出電壓范圍為-5V至5V；在EIA562模式下，為0V至5V。

RS232/RS485應用

如果需要真正與RS232兼容的輸出，可使用LTC1321/LTC1322，通過增加的VDD和VEE電源電壓來提供額外的信號擺幅。為滿足RS232標準，VDD必須在6.5V至10V之間，VEE必須在-6.5V至-10V之間。VCC需保持連接到5V。如果只有±12V電源可用，可按圖14所示，在VDD和VEE引腳之間串聯兩個便宜的齊納二極管（Z1和Z2）。建議使用16V的齊納二極管，以確保VCC和VEE之間的最大電壓在安全范圍內。

LocalTalk/AppleTalk應用

LTC1321/LTC1322/LTC1335可在RS485模式下用于提供與AppleTalk/LocalTalk兼容的信號。圖15展示了一個LTC1335連接到LTC1320 AppleTalk收發器的一半連接情況。圖16展示了LTC1335作為DCE收發器和LTC1320作為DTE收發器的典型LocalTalk連接。LTC1321/LTC1322/LTC1335的RS485模式能夠滿足所有AppleTalk協議規范。
