      TL972 雙路、12V、12MHz 運算放大器技術手冊

      科技觀察員 ? 2025-05-20 10:54 ? 次閱讀

      TL97x系列單、雙和四運算放大器的工作電壓低至±1.35 V，具有輸出軌到軌信號擺動的特點。TL97x的特點使其特別適合便攜式和電池供電的設備。極低的噪聲和低失真特性使其成為音頻前置放大的理想選擇。

      數據手冊：*附件：TL972 雙路、12V、12MHz 運算放大器技術手冊.pdf

      TL971采用節省空間的5針SOT-23封裝，由于可以放置在任何地方（外部尺寸為2.8 mm×2.9 mm），簡化了電路板設計。

      功能
      軌到軌輸出電壓擺幅，
      RST時+2.4 V = +2.5 V
      極低噪音水平：4 nV/yHz
      超低失真：0.003%
      高動態特性：12 MHz，5 V/us
      工作范圍：2.7 V至12 V
      閂鎖性能超過100 mA/
      JSD 78，II類
      根據JSD 22測試了靜電放電性能
      2000-V人體模型
      1500-V充電設備型號

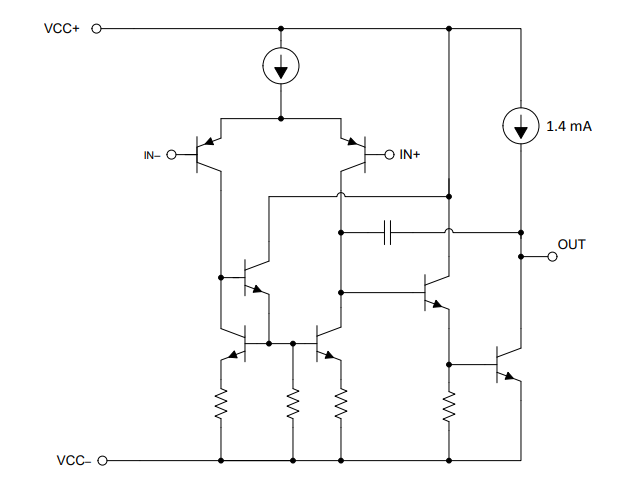

      簡化示意圖

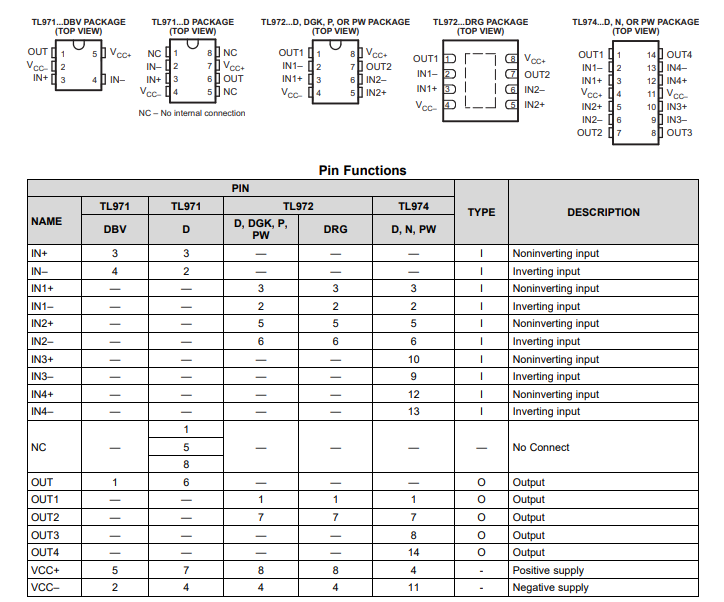

      引腳功能和配置

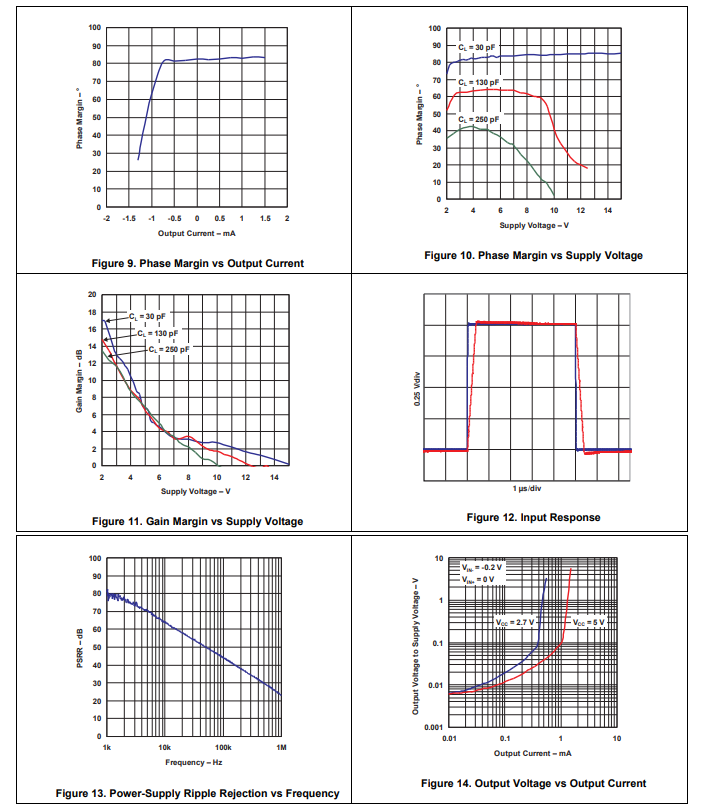

      典型特性

      功能方框圖

      應用
      便攜式設備
      音樂播放器
      片劑
      手機
      儀器和傳感器
      專業音頻電路
